[求助]
低通滤波器通带/阻带波纹的问题 已有1人参与
|
|

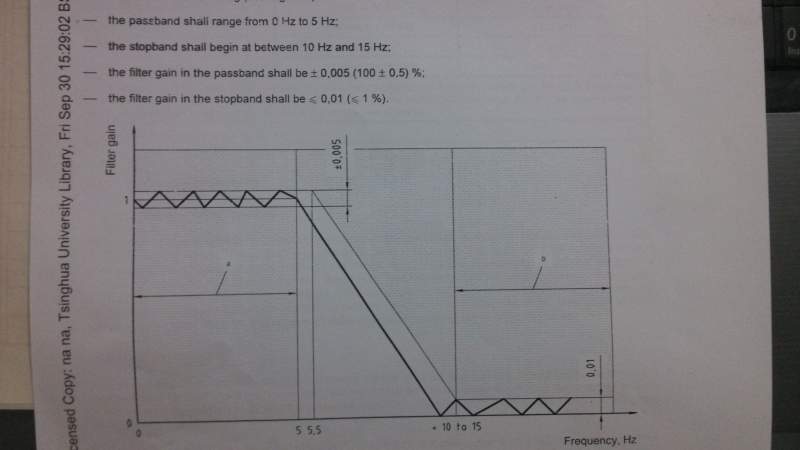

在一个标准中看到下图所示滤波器，我想知道通带波纹和阻带波纹我应该选取多少？我暂取的1和50，不知道对不对，我没学过滤波，不懂这些，哪位大神帮我改改。 fp=5; %fp通带截止频率 fs=10; %fs阻带截止频率 Wp=2*fp/Fs;Ws=2*fs/Fs; %低通滤波器：Wp和Ws为一元矢量且Wp<Ws [n,Wn]=buttord(Wp,Ws,1,50); %阻带衰减大于50db,通带纹波小于1db %%估算得到Butterworth低通滤波器的最小阶数N和3dB截止频率Wn [b,a]=butter(n,Wn); %设计Butterworth低通滤波器 n阶次 Wn截止频率  IMG_20140227_203404.jpg |
