[求助] 用命令流做anasys分析,后处理提取节点应力时报错 已有1人参与

小弟用命令流做谐响应分析,后处理命令流如下:
/post26
KEY=NODE(0.0450, 0,0)
ELM=ENEARN(KEY)
esol,2,ELM,key,s,x,                 !提取节点应力
plvar,2
prvar,2

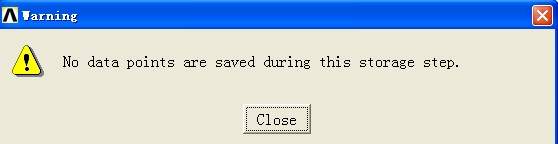

当输入以上命令流就会报错,怎么回事啊,小弟真的不明白啊,求高手指点错在哪里了啊,小弟感激不尽啊!!
用命令流做anasys分析,后处理提取节点应力时报错
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
使用菜单路径:
    Utility Menu > Parameters > 显示参数,查看一下 key 和 elm 的值,看它们是否为零,即是否找到了所需的节点和单元。如果它们是零,那么变量 2 就不会有数据了。
2楼2014-02-27 09:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurenrong

银虫 (小有名气)

引用回帖:
2楼: Originally posted by htbbzzg at 2014-02-27 09:30:12
使用菜单路径:
    Utility Menu > Parameters > 显示参数,查看一下 key 和 elm 的值,看它们是否为零,即是否找到了所需的节点和单元。如果它们是零,那么变量 2 就不会有数据了。

"显示参数"  没有找到啊,

在哪里啊?
用命令流做anasys分析,后处理提取节点应力时报错-1

3楼2014-02-27 11:01:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

抱歉,少说了一句:
    在你的菜单图中,点击  scalar parameters 可以显示所有标量参数。
4楼2014-02-28 08:10:13
