[求助] 求助在ICEM中如何做热固耦合的网格设置? 已有2人参与

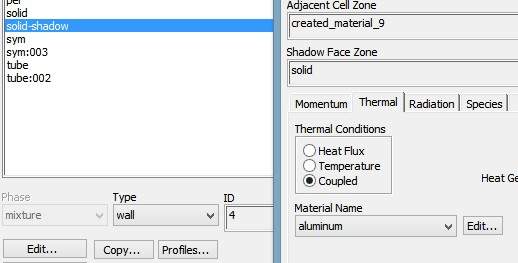

我想在FLUENT中做空调翅片的模拟,需要做热固耦合,就是翅片与空气接触面在边界条件里设置出现-shadow(如下图所示),以前在gambit是用体分割实现的。

现在ICEM中是怎样实现的呢?还是要配合其他软件实现的呢?

求助在ICEM中如何做热固耦合的网格设置?

这样能量设置页面显示coupled,除了在gambit中实现,还能怎样实现?
这都困扰好久了,各位大神,求助啊
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

明均

新虫 (小有名气)

【答案】应助回帖

你找找icem的教材,里面一般有这种问题的解决方案,应该是多域网格的生成。具体步骤我也不清楚。
2楼2014-02-27 09:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030301029

捐助贵宾 (正式写手)

【答案】应助回帖

第一,流股耦合,可能cfx更加专业。
第二,如果一个固体边界两边都是计算区域,fluent会自动生成shadow,不需要画网格做任何文章。你缺少一些尝试,单单去想。
3楼2014-02-27 09:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woshihuolei

银虫 (小有名气)

3楼正解
4楼2014-02-27 10:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘丹

新虫 (初入文坛)

请问这个问题你解决了吗,我也遇到同样的问题了,求助啊
5楼2017-12-22 16:10:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)

引用回帖:
5楼: Originally posted by 刘丹 at 2017-12-22 16:10:37
请问这个问题你解决了吗,我也遇到同样的问题了,求助啊

多流域网格划分应该可以解决你这个问题,仔细看下面这个视频

链接:https://pan.baidu.com/s/1boUrZ11 密码:88ey

希望有帮助
我是一个粉刷匠
6楼2017-12-25 20:30:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

809896211

新虫 (初入文坛)

分割体划分网格后合并!

发自小木虫Android客户端
7楼2017-12-25 23:39:28
