[交流] 求助气体进入容器后瞬时浓度分布问题

仿真将C2H6抽入容器的瞬时浓度分布，我用非定常组分输运模型（不反应）动画模拟的，速度入口C2H6质量分数设置为1，但是动画回放浓度图1 第一帧就不太对，之后就类似图2，还不是对称的。
设置的左边速度入口0.3m/s，右边设为压力出口（泵抽气），图3、4是同时速度云图，图5组分选择
试了好久，纠结好久，哪位大虾帮帮忙，是什么原因啊？？
求助气体进入容器后瞬时浓度分布问题
图1 第一帧.gif


求助气体进入容器后瞬时浓度分布问题-1

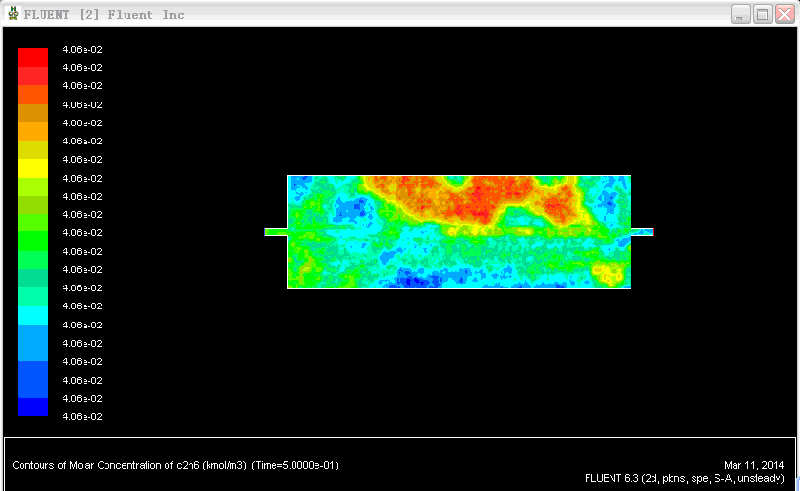

图2 第50帧.gif


求助气体进入容器后瞬时浓度分布问题-2

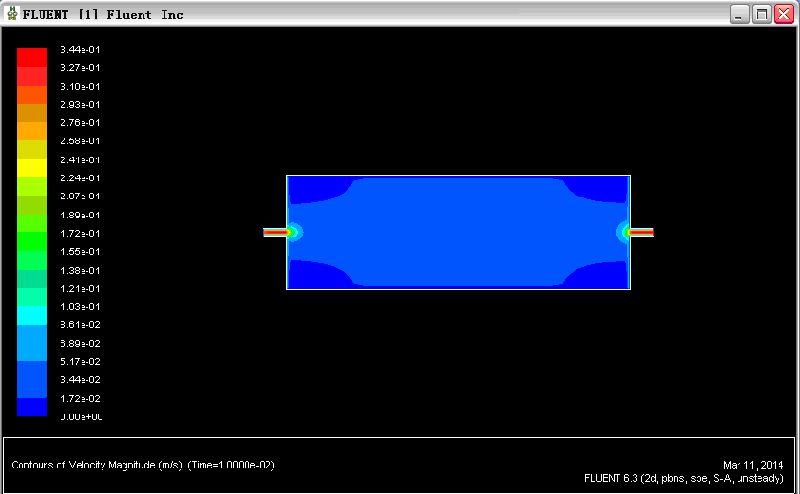

图3 速度第一帧.gif


求助气体进入容器后瞬时浓度分布问题-3

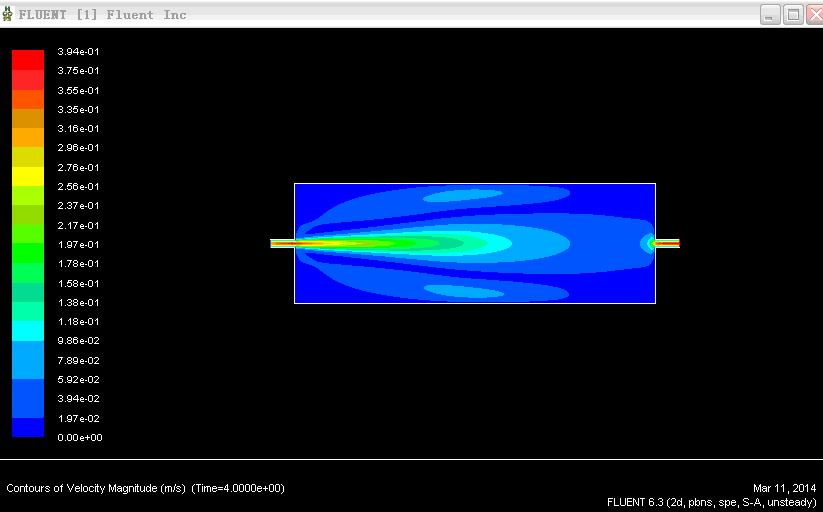

图4 速度第400帧.gif

[ Last edited by 951119325 on 2014-3-11 at 17:42 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2014-02-10 22:52:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

951119325

新虫 (初入文坛)
先顶个！
