[交流] 钢SEM照片统计晶粒尺寸 已有3人参与

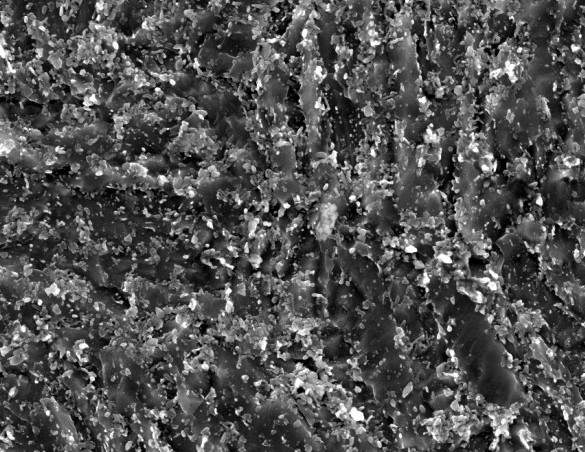

请问这样的SEM照片能用image pro plus统计晶粒尺寸吗
钢SEM照片统计晶粒尺寸



[ Last edited by joe5192011 on 2014-1-23 at 10:26 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
统计晶粒度大小的标准做法是按金相照片来统计。SEM做这个不靠谱。
欢迎失效分析案例咨询
2楼2014-01-23 12:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucifer007

铁杆木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
统计晶粒平均直径要先腐蚀金相,然后用OM观察统计,SEM不行
3楼2014-01-23 12:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

17614862

木虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
首先搞清楚软件统计晶粒的原理:image软件是通过图片的二进制化,然后通过截线法来估算晶粒大小的。SEM照片的衬度不是晶界一般质厚或原子序数,而OM的衬度才是晶界对光的散射造成的;因此该怎么用软件就很明显了。
4楼2014-01-24 08:13:26
