[求助] 钴酸锂－石墨锂电充放电曲线 已有1人参与

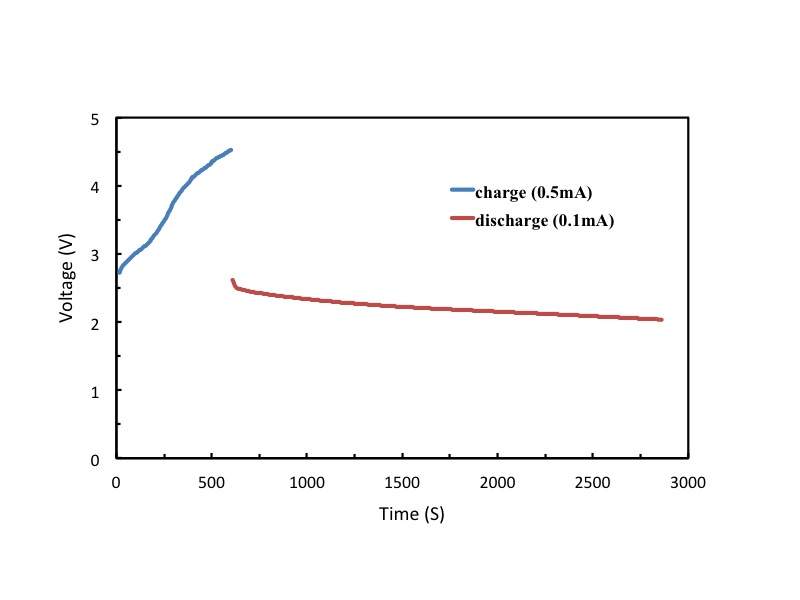

最近试着做了一个2032扣式锂电，正极钴酸锂，负极石墨，得到的充放电曲线看不明白，请大家帮忙分析下为什么充放电曲线电压差了那么多？我是用AutoLab的计时电位法做的测量，充电是0.5mA放电是0.1mA。还有一点奇怪的是我设置的截止电压是4.5v，但是充电截止后用万用表量电压只有2.5左右，这是什么原因呢？
钴酸锂－石墨锂电充放电曲线
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-15 03:37:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liucheng200883

至尊木虫 (著名写手)

帝

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
qinli0385: 金币+5, ★有帮助 2014-01-16 01:11:34
估计你的电池组装内部比较松，内部阻抗和界面阻抗较大，产生的虚电位较高，所以才会出现设置的截止电压是4.5v，但是充电截止后用万用表量电压只有2.5左右。
赞一下 回复此楼
个性造就风格，风格成就人生，人生创造奇迹
2楼2014-01-15 09:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinli0385

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by liucheng200883 at 2014-01-15 09:14:03
估计你的电池组装内部比较松，内部阻抗和界面阻抗较大，产生的虚电位较高，所以才会出现设置的截止电压是4.5v，但是充电截止后用万用表量电压只有2.5左右。

多谢那我再多加个垫片试一下。还有，像这种情况怎么做可以把电池尽量充满呢？恒流提高截止电压还是说换成用恒压（4v）充电?
赞一下 回复此楼
3楼2014-01-16 01:22:33
