[求助] 关于K点的设置，可以单独设置积分路径上K点的点数吗？ 已有3人参与

例如我一下的K点的设置：
k-points along high symmetry lines
40 ! intersection
Line-mode
rec
0.0     0.5    0.0  !M
-0.333  0.666  0.0  !K

-0.333  0.666  0.0  !K
0       0      0    !gamma
我想要达到什么要求呢，就是K-gamma的点数是M-K点数的两倍。

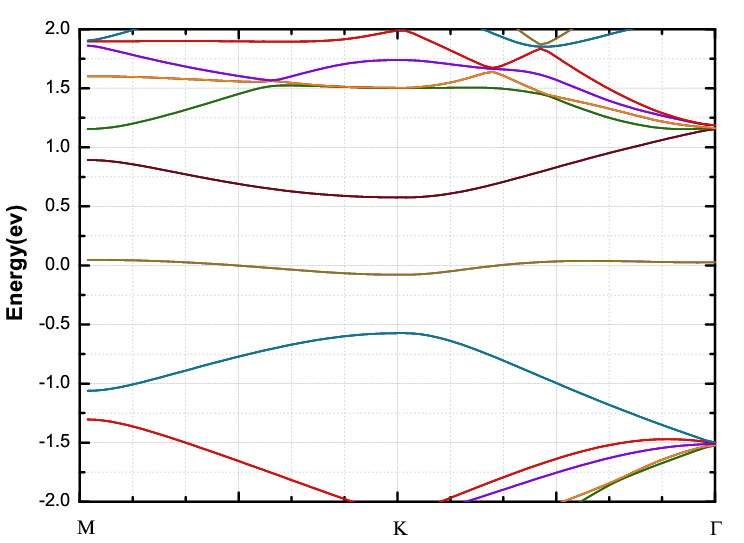

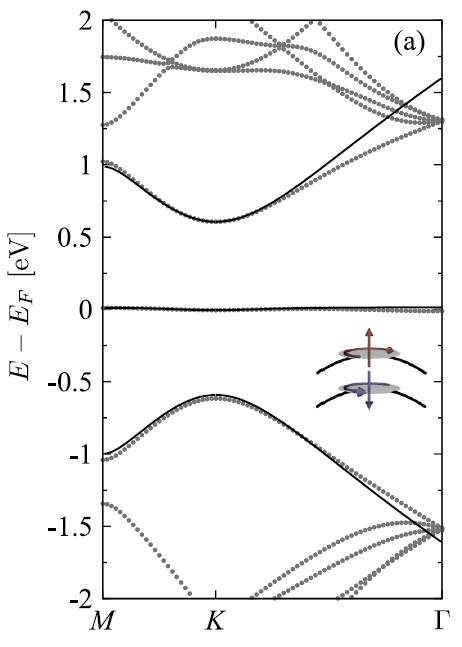

也是不知道是不是我的想法错了，我附上我计算的结果与参考文献的结果比较图，我自己花的图M-K的点数和K-gamma的点数是一样的
，与参考文献形成不了直接的对比。意思就是说我如何改变K点的设置能画出参考文献一样的图。
关于K点的设置，可以单独设置积分路径上K点的点数吗？


关于K点的设置，可以单独设置积分路径上K点的点数吗？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-01 14:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jpchou

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
foolcatwy: 金币+5, ★★★很有帮助 2014-01-08 21:49:47
????KPOINTS?x?????
??????c?????????
?@?????????? band structure ?????????

0.0     0.5    0.0  !M
-0.333  0.666  0.0  !K
-0.333  0.666  0.0  !K
-0.166  0.333  0.0  !(K-G)/2
-0.166  0.333  0.0  !(K-G)/2
0.0     0.0    0.0  !gamma

??????^?g M->K ????^?g K->(K-G)/2
???g?? K ?c??????
?????????????c???~ ??????@????c???????c
?????}?????^?g K->(K-G)/2 ?c?????^?g (K-G)/2->G
???g?? (K-G)/2 ?????????
??????@???c??????c~??????F??ζ???
??????N?????]?l?F
??????? band structure
??K????c????????????, ????????????
?????sС???????~?????????c~????????
赞一下(1人) 回复此楼
12楼2014-01-08 19:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)
????????N?????? band structure?
?x PROCAR ? OUTCAR ? EIGENVAL?
????N?????x?
????????? ?W·??????
??????????_???

?шD???? "?????c" ?@?????????
?? "??" ???????
?c???????SHOW????
??t???c?c?c??g???x?????????
??????D???????????^?L
赞一下(1人) 回复此楼
16楼2014-01-08 22:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

鹰羽龙

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2014-01-02 09:18:34
foolcatwy: 金币+20 2014-01-03 11:52:57
分两个任务算，只算一段路径，一个算M-K取n个点，另外一个任务算K-G取2n个点
赞一下 回复此楼
2楼2014-01-01 19:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

KalaShayminS

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2014-01-02 09:18:42
foolcatwy: 金币+20 2014-01-03 11:46:06
两个方法：
1 这个计算比较快，因此直接算两倍的点，画图的时候自行处理丢弃掉一半的点即可。
2 分两次算，画图的时候自行处理拼起来即可。
赞一下 回复此楼
3楼2014-01-01 20:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foolcatwy

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by KalaShayminS at 2014-01-01 20:18:00
两个方法：
1 这个计算比较快，因此直接算两倍的点，画图的时候自行处理丢弃掉一半的点即可。
2 分两次算，画图的时候自行处理拼起来即可。

方法1我到可以试试，至于方法二还有点疑问：
去掉一半点，如何去，具体来讲，M-K40个点，K-gamma,40个点，前面取20个，后面取40个，问题前面20个点如何取：
1、隔列取，比如取1.3.5.7.9.。。。。这样画出来的图不是仅仅稀疏了一点吗，距离宽度还是一样的吧
2、只取前20个点1-20，但是这样点没有覆盖完m-k这条路经吧？
望再次指正
赞一下 回复此楼
4楼2014-01-03 11:51:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foolcatwy

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 鹰羽龙 at 2014-01-01 19:23:03
分两个任务算，只算一段路径，一个算M-K取n个点，另外一个任务算K-G取2n个点

不是同一个任务计算的能带图可以这样拼接吗？我之前没有试过
赞一下 回复此楼
5楼2014-01-03 11:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鹰羽龙

木虫 (著名写手)

【答案】应助回帖

★
sunyang1988: 金币+1, 谢谢交流 2014-01-03 21:56:24
引用回帖:
5楼: Originally posted by foolcatwy at 2014-01-03 11:52:43
不是同一个任务计算的能带图可以这样拼接吗？我之前没有试过...

能，前提是你用的同一个CHARGCAR和WAVECAR，并且INCAR设置都一样
赞一下 回复此楼
6楼2014-01-03 13:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jpchou

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sunyang1988: 金币+2, 谢谢交流 2014-01-03 21:56:30
foolcatwy: 金币+5, ★★★很有帮助 2014-01-08 22:33:27
k-points along high symmetry lines
40 ! intersection
Line-mode
rec
0.000  0.500  0.0  !M
-0.333  0.666  0.0  !K

-0.3333333  0.666666  0.0  !K
-0.1666666  0.333333  0.0  !(K-G)/2

-0.1666666  0.333333  0.0  !(K-G)/2
0.0000000  0.000000  0.0  !gamma

???????
K-G ?c???? M-K ????

M-K ???L???????? K-G ???S??
??????@????????????L
????????cPAPER?????
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

foolcatwy
7楼2014-01-03 16:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

KalaShayminS

铁杆木虫 (著名写手)

【答案】应助回帖

★
liliangfang: 金币+1, 谢谢交流 2014-01-05 17:21:43
引用回帖:
4楼: Originally posted by foolcatwy at 2014-01-03 11:51:18
方法1我到可以试试，至于方法二还有点疑问：
去掉一半点，如何去，具体来讲，M-K40个点，K-gamma,40个点，前面取20个，后面取40个，问题前面20个点如何取：
1、隔列取，比如取1.3.5.7.9.。。。。这样画出来的图不 ...

不同方向的线段之间的横坐标间距其实是不一样的。MK的两个点之间的距离和KG两个点之间的距离本来就不一样长。
所以可以直接缩放。例如隔一个取，编号恢复为1,2,3……
赞一下 回复此楼
8楼2014-01-04 20:12:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foolcatwy

铁虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by jpchou at 2014-01-03 16:41:39
k-points along high symmetry lines
40 ! intersection
Line-mode
rec
0.000  0.500  0.0  !M
-0.333  0.666  0.0  !K

-0.3333333  0.666666  0.0  !K
-0.1666666  0.333333  0.0  !(K-G)/2

-0.16666 ...

那我试试这个方法？
赞一下 回复此楼
9楼2014-01-06 14:46:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foolcatwy

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 鹰羽龙 at 2014-01-03 13:12:22
能，前提是你用的同一个CHARGCAR和WAVECAR，并且INCAR设置都一样...

一般情况下，WAVECAR是不输出的，所以好像无法满足WAVCAR一样的要求，CHGCAR都是一样的
赞一下 回复此楼
10楼2014-01-06 14:47:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
