[求助] 急问用什么软件怎么画出图中的模型,用Pro/E弄出来里面的线框也能看见? 已有4人参与

非常感谢!

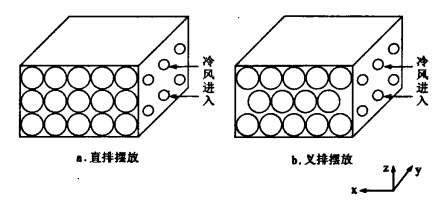

急问用什么软件怎么画出图中的模型,用Pro/E弄出来里面的线框也能看见?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
只是画个示意图吗,用Word自带的画图工具和autoCAD都可以啊
2楼2013-12-28 16:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duoraeman

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
pro/e的基准面和虚线都可以隐藏啊,直接整个三维立体图,比这好看。
另外楼上说的完全可以实现你要的这个模型效果
3楼2013-12-28 19:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duoraeman

银虫 (小有名气)

【答案】应助回帖

用word的插入形状功能粗略画了一下,楼主可以试试
http://d.pcs.baidu.com/thumbnail ... amp;amp;quality=100
4楼2013-12-28 20:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

die.pass.fly

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
都可以做的  不管是word或者cad还是proe  ug  SD等等  用proe做的只需改变线框的显示型式即可
852
5楼2013-12-30 10:24:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyb05

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
Auto CAD就可以吧!
沉舟侧畔千帆过,病树前头万木春!
6楼2013-12-30 10:33:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waterque

金虫 (正式写手)

CorelDraw 也是不错的,这种图用它还挺容易画的
行自己的路:waterque@hotmail.com
7楼2013-12-30 10:42:04
