小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体软件 » 为何我的Jade.6打不开XRD数据（有RAW和UXD两种格式）
121/2返回列表12下一页
查看: 11531  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

miaokun

木虫 (正式写手)

[求助] 为何我的Jade.6打不开XRD数据（有RAW和UXD两种格式） 已有1人参与

求助XRD分析大侠，刚做完XRD测试，测试完毕后收到数据两个文件，RAW和UXD两种格式各一种，但都无法用Jade.6打开。论坛内相关帖看过也试过，但还是没能解决，本人是新手，还求大侠解救希望能够用Jade打开分析角度范围为5-90度
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 12a111___5-90.raw
    • 2013-12-14 10:27:21, 22.91 K
  • 附件 2 : 12a111___5-90.uxd
    • 2013-12-14 10:27:28, 52.68 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-14 10:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

miaokun

木虫 (正式写手)
引用回帖:
4楼: Originally posted by xhtangxh at 2013-12-14 12:47:06
帮你看了一下，这个*.RAW文件的格式是Bruker Diffrac V5版本，Jade 6版本太低无法识别。我转换成低版本的格式Jade 6就可以识别了，但不能直接打成附件上载给你。其实你可以用文本编辑器直接打开*.UXD格式的文件，截 ...

你好，非常感谢你的帮助。我是根据你的意思最终获得TXT文档，用JADE打开的，然后修改了下导入时的两个参数，才出来你的图像的，非常感谢。
赞一下(1人) 回复此楼
5楼2013-12-14 16:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
我不是用Jade打开的，也没有高版本Jade，用的是Bruker DiffracPlus EVA。
此图13.9度处的峰应该是通过分峰拟合得出的，但这种分峰方法应该是错误的，10~20度之间的峰是正常的峰形，而不应当是高斯或洛伦兹分布形式的对称峰形，13.9度处的峰定为非晶态物质是不可采信的，除非有其它确凿的辅助证据，即便如此，也应该用Pseudo-Voigt或Pearson VII函数来拟合。
赞一下(1人) 回复此楼
7楼2013-12-15 15:34:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可以了吗

铁杆木虫 (小有名气)
引用回帖:
6楼: Originally posted by miaokun at 2013-12-14 16:24:47
还想问一下，你说的jade6版本较低无法打开，弱弱问下，大虾用哪版本的能打开，可否施舍一个高版本，让咱膜拜下。另外，还能否赐教下下面这样的图是如何进一步做出来的主要是13.9度处的峰是如何有的。

...

这属于第二个问题了，peakfit4.12软件可以做到，XRD分峰
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

miaokun
可以了吗？说可以就可以，不可以也可以！！
8楼2013-12-16 11:57:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
miaokun: 金币+50, ★★★★★最佳答案 2013-12-14 16:17:59
这是你默认文件格式没设置恰当的缘故。在Jade 6的File菜单中选择Patterns...，在弹出框的命令行下方右侧的文件格式下拉菜单中选择正确的文件格式即可。从下拉菜单中可以看出，*.RAW格式的文件有多种产生方式，你的RAW和UXD两种格式文件应该属于由Bruker或Siemens的软件产生的类型，选择其一即可正确打开。
另外，在不清楚文件格式属于哪种类型的情况下，可以在下拉菜单中选择“XRD Pattern Files(*.*)”，让Jade自动判断，如果不正确则只能逐个尝试列出的所有*.RAW格式类型了。
赞一下 回复此楼
2楼2013-12-14 11:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miaokun

木虫 (正式写手)
引用回帖:
2楼: Originally posted by xhtangxh at 2013-12-14 11:04:23
这是你默认文件格式没设置恰当的缘故。在Jade 6的File菜单中选择Patterns...，在弹出框的命令行下方右侧的文件格式下拉菜单中选择正确的文件格式即可。从下拉菜单中可以看出，*.RAW格式的文件有多种产生方式，你的R ...

你好，多谢你的应助，但以上方法已试过，仍然无法打开，且按照提示用Auto-test也仍旧无法打开最终提示browse.
赞一下 回复此楼
3楼2013-12-14 11:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫
引用回帖:
3楼: Originally posted by miaokun at 2013-12-14 11:24:34
你好，多谢你的应助，但以上方法已试过，仍然无法打开，且按照提示用Auto-test也仍旧无法打开最终提示browse....

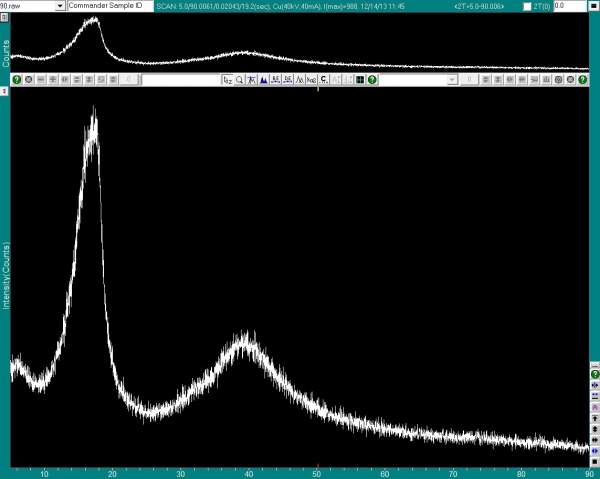

帮你看了一下，这个*.RAW文件的格式是Bruker Diffrac V5版本，Jade 6版本太低无法识别。我转换成低版本的格式Jade 6就可以识别了，但不能直接打成附件上载给你。其实你可以用文本编辑器直接打开*.UXD格式的文件，截取强度部分的数据导入Excel，再加入一列角度数据(2Theta值5~90，步宽0.020429)，然后另存为*.xy类型的文本文件，Jade 6就能正确读入数据了。
这个数据只包含3个宽峰，没有太多信息。

为何我的Jade.6打不开XRD数据（有RAW和UXD两种格式）
赞一下 回复此楼
4楼2013-12-14 12:47:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miaokun

木虫 (正式写手)
引用回帖:
4楼: Originally posted by xhtangxh at 2013-12-14 12:47:06
帮你看了一下，这个*.RAW文件的格式是Bruker Diffrac V5版本，Jade 6版本太低无法识别。我转换成低版本的格式Jade 6就可以识别了，但不能直接打成附件上载给你。其实你可以用文本编辑器直接打开*.UXD格式的文件，截 ...

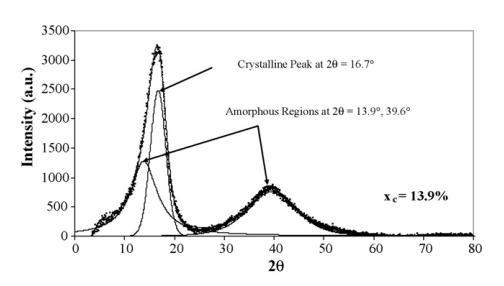

还想问一下，你说的jade6版本较低无法打开，弱弱问下，大虾用哪版本的能打开，可否施舍一个高版本，让咱膜拜下。另外，还能否赐教下下面这样的图是如何进一步做出来的主要是13.9度处的峰是如何有的。
为何我的Jade.6打不开XRD数据（有RAW和UXD两种格式）-1
赞一下 回复此楼
6楼2013-12-14 16:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miaokun

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 可以了吗 at 2013-12-16 11:57:41
这属于第二个问题了，peakfit4.12软件可以做到，XRD分峰...

多谢你的帮助，我用该软件试了下，没分出来，是不是应该没有啊？你若方便的话帮咱试试，，我把一个TXT数据给你附上，
赞一下 回复此楼
9楼2013-12-17 11:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miaokun

木虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by 可以了吗 at 2013-12-16 11:57:41
这属于第二个问题了，peakfit4.12软件可以做到，XRD分峰...

麻烦了
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 4.txt
    • 2013-12-17 11:34:22, 52.71 K
10楼2013-12-17 11:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
