[求助] ansys ls-dyna单元失效问题

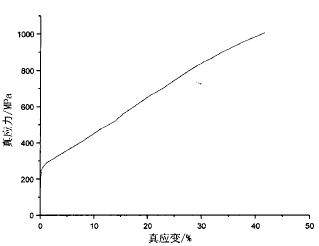

现用ansys ls-dyna进行封头冲压模拟。坯料是奥氏体不锈钢,材料的真实应力-应变曲线如下图。
    凸模以一定速度向下冲压,试图获得封头冲压成形后的塑性应变。
    凸模,凹模和压边圈都是刚体;建立1/4模型(如下图)
    目前遇到问题:当凸模下降刚与坯料接触,就出现了单元失效:在坯料中心,单元消失了。我查看messege文件,出现failed element的提示。
    我查看有关单元失效的原因:大多是因为单元应力(或应变)超过一定范围;我设置材料最大有效塑性应变为:46.6%。请问此处是因为坯料中心的单元应变太大的原因么?
    我做了两次修改:一次是减小了封头冲压速度;一次是将坯料网格细化。两次都出现了这种现象。
    请问我该如何消除这种现象?
ansys ls-dyna单元失效问题


ansys ls-dyna单元失效问题-1


ansys ls-dyna单元失效问题-2
ansys ls-dyna单元失效问题-3



[ Last edited by 白龙飞 on 2013-12-10 at 09:30 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouhuaifa

银虫 (小有名气)


再把最大塑性应变调大点
2楼2013-12-11 09:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白龙飞

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by zhouhuaifa at 2013-12-11 09:12:24
再把最大塑性应变调大点

感谢您的回复!
    我的最大应变量是根据材料的真实应力-应变曲线得到;如果人为调大这个值,可能会造成结果的失真哦。
    在凸模(冲头)顶部的坯料,按理论分析所受的应变量并不大(和压边处坯料比较),
    每次在ls-dyna里面算,一开始就把坯料中心这个节点删掉了:
    node number 64379 deleted at time 1.49E-3
    shell element failed at time 1.497E-3
    我在想是不是其他设置存在问题呢?
3楼2013-12-11 14:39:10
