[交流] 光学缩束系统像面的确定

有一个激光束缩束测量问题请教大家：
两个焦距分别为F1和F2的透镜组成缩束光学系统，F1>F2，这时物面经过透镜F1像传递以后像面一般会处于透镜F2的右边，是不是测量像面的CCD就可以直接放在这个位置了？还是需要计算这个像面作为F2的物面再成像呢，这样就是虚像了呀，应该没办法测量了，不知大家是怎么理解这个问题的？
光学缩束系统像面的确定
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-12-08 11:21:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

photonic

铁杆木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lllmxzyr: 金币+2, 谢谢！ 2013-12-09 08:02:02
当物经f1后成像于f2位置之后，则该像作为f2的虚物经f2再成像，此时虚物的物距大于零，则必然在f2右方成一实像。
这个缩束光学系统其实是个典型的望远镜系统。

[ Last edited by photonic on 2013-12-9 at 01:51 ]
赞一下 回复此楼
2楼2013-12-09 01:47:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinwei331

至尊木虫 (文坛精英)
…………………………
赞一下 回复此楼
4楼2013-12-09 07:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lllmxzyr

木虫 (小有名气)
引用回帖:
2楼: Originally posted by photonic at 2013-12-09 01:47:18
当物经f1后成像于f2位置之后，则该像作为f2的虚物经f2再成像，此时虚物的物距大于零，则必然在f2右方成一实像。
这个缩束光学系统其实是个典型的望远镜系统。
...

是这样啊，一个凸透镜的实像是下一个透镜的虚物，那如果凸透镜变成凹透镜，所成的虚像对于下一个透镜应该是什么呢？
谢谢
赞一下 回复此楼
5楼2013-12-09 08:01:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lllmxzyr

木虫 (小有名气)
引用回帖:
2楼: Originally posted by photonic at 2013-12-09 01:47:18
当物经f1后成像于f2位置之后，则该像作为f2的虚物经f2再成像，此时虚物的物距大于零，则必然在f2右方成一实像。
这个缩束光学系统其实是个典型的望远镜系统。
...

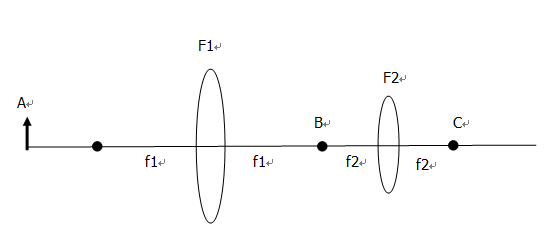

就比如下面的情况，那么假设物A在F1的焦平面，通过缩束以后应该在C成像吧？是虚像还是实像呢？
光学缩束系统像面的确定-1
赞一下 回复此楼
6楼2013-12-09 08:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

photonic

铁杆木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lllmxzyr: 金币+8, 对您的帮助表示敬意 2014-02-11 10:23:34
楼主，我的回答你是否满意呢？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lllmxzyr
7楼2013-12-09 22:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lllmxzyr

木虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by photonic at 2013-12-09 22:09:31
楼主，我的回答你是否满意呢？


很满意呀，送朵红花，今后要多多请教
赞一下 回复此楼
8楼2013-12-10 09:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lllmxzyr

木虫 (小有名气)
引用回帖:
7楼: Originally posted by photonic at 2013-12-09 22:09:31
楼主，我的回答你是否满意呢？

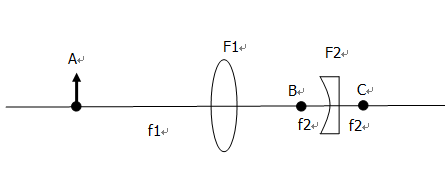

我还想问一下，如果有两个透镜，第一个是凹透镜，那么这个透镜对物成的虚像再对于第二个透镜成像应该怎么处理呢？
赞一下 回复此楼
9楼2013-12-10 10:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
