[求助] ANSYS经典模式仿真纳米压痕过程 已有1人参与

楼主正在做有限元仿真纳米压痕/划痕方面的课题,采用的工具是ANSYS 14.5.模仿文献中的一个例子规模50umX50
um  球形压头圆弧半径2um  施加的载荷为10mN
下面图1是建立的有限元分析模型,二维的二分之一图形   施加的边界条件有:最底部节点的全位移约束   压头对称轴上的直线x方向位移约束
下面图2是建立的压头与材料的接触单元  未给压头划分网格,视为刚体  Node to surface 类型,contact选择的是材料最上面的直线    载荷:压头关键点FY=-0.01N
下图3是建立的另一种接触状态     压头也划分了网格,target选择的是压头 的三条直线,contact选择的是材料最上面的直线   载荷:压头三个关键点UY=-0.4um

这两种载荷下都能收敛,但是计算结果很匪夷所思
问题如下: 1、发现压头压入深度很大,还有定义接触之后被压材料怎么还和压头有交叠的部分?是不是还有些设置没添加?
  2、如何像文献中那样做出位移—载荷曲线?在UY=-0.4um的情况下,是不是提取接触点的UY 和Reaction Force 画的曲线就是呢?但是发现那个力很大 最大都有20N了
3、如何在压痕仿真中添加材料破坏的参数,让仿真中出现材料的破坏  目前材料属性只有弹性模量 泊松比 屈服强度 切线模量
ANSYS经典模式仿真纳米压痕过程

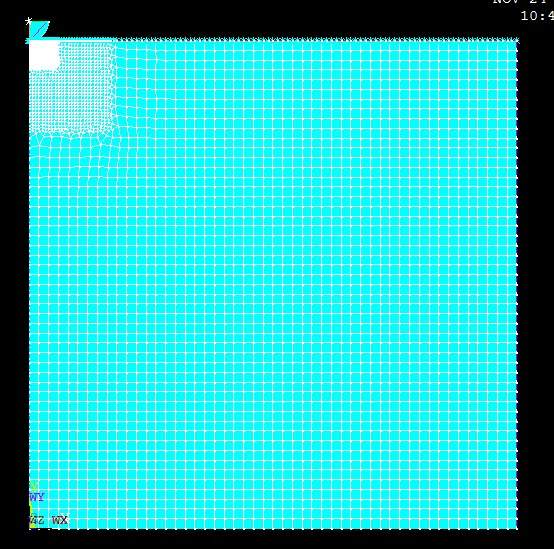

图1  有限元模型


ANSYS经典模式仿真纳米压痕过程-1

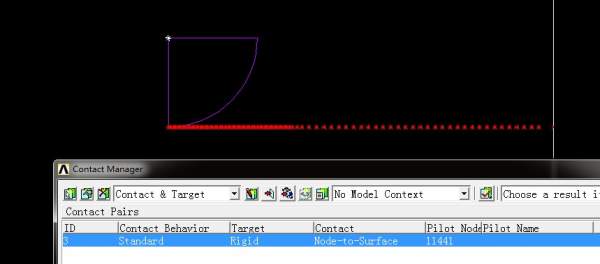

图2  接触单元模型1


ANSYS经典模式仿真纳米压痕过程-2

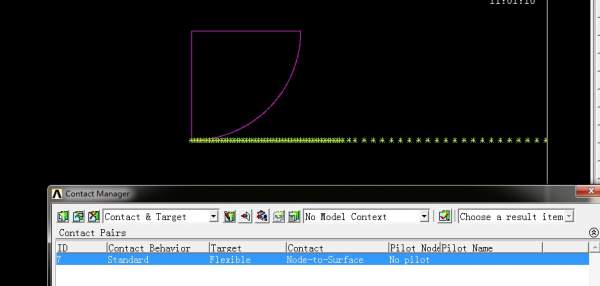

图3  接触单元模型2


ANSYS经典模式仿真纳米压痕过程-3

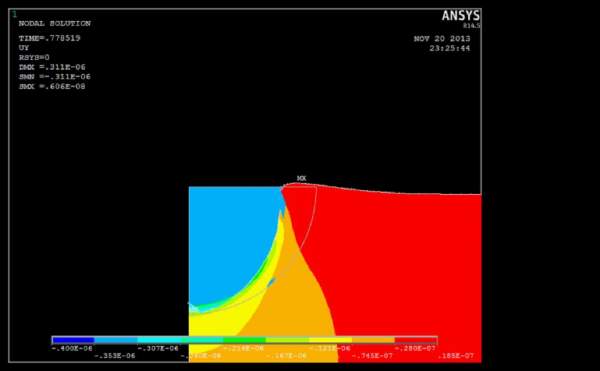

图4 求解完毕后的位移NODAL SOLU
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjh61314

新虫 (初入文坛)

顶一个
2楼2013-11-25 09:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

J2000

木虫 (正式写手)

不错啊

[ 发自小木虫客户端 ]
目标加决心等于成功
3楼2013-11-25 12:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rzyuanzhi

新虫 (初入文坛)

【答案】应助回帖

你这提取的作用力是哪个?我曾经做的选压头接触点作为提取力得点我觉得有些问题
我年轻 我怕谁
4楼2014-12-15 19:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rzyuanzhi

新虫 (初入文坛)

你把压头退回看看我觉得这已经压太深吧
我年轻 我怕谁
5楼2014-12-15 19:15:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MTL曼陀罗

金虫 (小有名气)

引用回帖:
4楼: Originally posted by rzyuanzhi at 2014-12-15 19:12:45
你这提取的作用力是哪个?我曾经做的选压头接触点作为提取力得点我觉得有些问题

您好!刚开始做压痕模拟,能指导一下不?
6楼2019-04-08 05:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MTL曼陀罗

金虫 (小有名气)

您好!刚开始做ansys压痕模拟,能给我您的实例吗?
7楼2019-04-08 05:55:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyuanyan

银虫 (初入文坛)

你的问题解决了吗,有限元真的可以模拟破坏过程吗?我最近也在调研如何仿真压头压入过程产生的宏观破坏,如果你的成功了,劳烦回复我一下,谢谢。
8楼2019-10-21 10:13:37
