[求助]
关于ansys载荷叠加的问题（fcum，add）
|
|

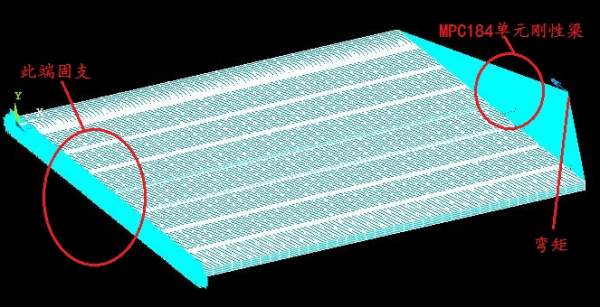

对钢板施加纯弯矩（一端固支，一端施加弯矩），至钢板产生塑性变形； 利用MPC184单元建立刚性梁，通过对节点施加弯矩，将弯矩施加到板上。 我试图用多载荷步加载弯矩，从而达到节省时间的目的： 第一个载荷步（只用一个子步）加载M1，M1因为没有是板产生塑性变形，所以用“small displacement static”,TIME=1； 第二个载荷步（40个子步）加载M2，M2是在M1的基础上加载的，所以用了fcum，add命令（即加载完后弯矩是M1+M2）， 并打开“large displacement static”（因为预计将产生塑性变形）,TIME=2 问题是： 1.当我用载荷步文件的方法（即定义载荷步1，载荷步2，再一起求解）， 每次开始计算时，总是显示加载时间为：T=0.025；这意味着我是从第二个载荷步开始加载，这是为什么呢？ 2.我又使用多次求解的方法（定义载荷步1，求解；定义载荷步2，求解......）； 第一个载荷步算出后，计算第二个载荷步时，第一个子步都无法计算。 程序提示出现很多：small equation solver pivot terms，这是欠约束的现象；对于我这个模型，如何解释呢？ 我曾经用这种方法计算过加载表面载荷（Pressure），效果很好； 为何弯矩不能成功，请各位大侠帮忙！  9.JPG |
回复此楼» 猜你喜欢
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys问题：理想弹塑性材料的极限载荷问题
已经有14人回复
- ansys多载荷步中负斜率的载荷怎么设置
已经有10人回复
- Ansys中在曲面上施加均布载荷
已经有10人回复
- 急求ANSYS & ABAQUS分布加载，载荷步加载求助
已经有8人回复
- 关于ANSYS载荷加载NSUBST
已经有6人回复
- ansys 载荷问题
已经有8人回复
- ANSYS提示我计算过程只有一个载荷步（如图），我该怎么改？
已经有10人回复
- 求助ANSYS热分析多载荷步加载！！！急急！！
已经有8人回复
- ansys中怎么加载sin函数之类的热载荷，寻求GUI操作，新手，不会命令流
已经有4人回复
- ANSYS加载反复荷载
已经有11人回复
- Ansys载荷步计算结果的保存问题
已经有8人回复
- 关于ANSYS在体模型的表面施加面载荷的问题。
已经有9人回复
- 请教不均匀接头变形
已经有9人回复
- ansys/ls-dyna中怎样施加 脉冲载荷啊？急急急。。。。
已经有12人回复
- 请教关于ansys中施加正弦载荷
已经有12人回复
- 【求助】关于ansys读入荷载文件
已经有4人回复
- 【求助】ansys 载荷如何添加
已经有8人回复
- 【求助】关于ANSYS在体模型的表面施加面载荷的问题
已经有13人回复
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
白龙飞: 金币+2, ★有帮助, 谢谢，您的留言我仔细看看 2013-11-22 17:31:15
感谢参与，应助指数 +1
白龙飞: 金币+2, ★有帮助, 谢谢，您的留言我仔细看看 2013-11-22 17:31:15
|
1 既然你定义第一个载荷步 Time=1，那么，时间 0.025 < 1，说明确实是在第一个载荷步中，只是子步数不是 1 而是 40。可以检查一下第一个载荷步的 .s01 文件，看看子步数的实际设置是多少。 2 提示显示缺少约束，你需要仔细检查一下模型是否缺少约束。 缺少约束不一定是缺少对整个模型的约束，还可能是： (1) 模型中各个零部件之间的连接不够，使某些零部件得不到足够的约束； (2) 如果有的零部件需要靠与其它零部件的接触来约束它的刚体运动，但是计算时没有找到接触，该零部件就可能缺少约束。 可以先对模型做一次模态分析，(为避免接触的干扰，可以先把接触属性改为 Bonded Always)，看看是否有零频率，如有，则可以逐个显示零频率所对应的振型，判断一下哪些地方没有连接好。如果没有零频率，则说明问题可能在接触设置中。 |
2楼2013-11-22 09:28:14
