[求助] 脱硝烟道喷射fluent模拟

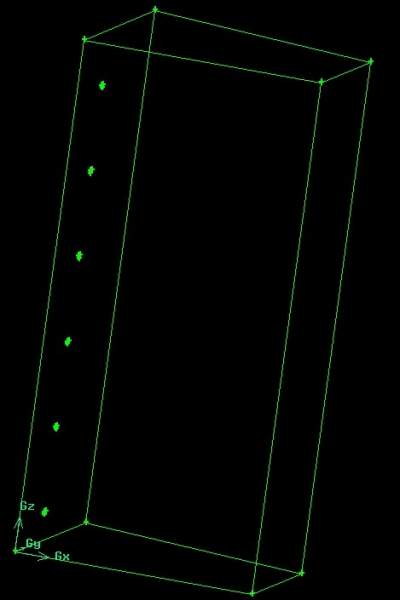

我建立的模型如下图所示，从图的方向看，烟道为直角梯形，烟气左进右出，烟道正面为均匀分布的六只喷枪，喷枪为圆柱体，中心在Y轴上。边界条件设置：烟道进口为速度进口，烟道出口为outflow，喷枪进口为速度进口，喷枪出口面为interface，其余为wall，问题是：无论采用何种网格划分方法 ，在Gambit中设置的烟道进出口边界在fluent中均不显示。请各位大侠帮忙指导，这是什么原因？如何解决？
脱硝烟道喷射fluent模拟

[ Last edited by anqidetian on 2013-11-18 at 15:00 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我不聪明，但我很努力！
1楼 2013-11-18 14:45:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

warshipcj

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
内容已删除
赞一下 回复此楼
2楼2013-11-18 18:45:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wactyz

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
不知道你这个脱硝的工作原理 ，从你的表述上来看，貌似你的烟道进口和喷枪进出口有冲突啊
赞一下 回复此楼
3楼2013-11-18 19:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anqidetian

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by wactyz at 2013-11-18 19:10:03
不知道你这个脱硝的工作原理 ，从你的表述上来看，貌似你的烟道进口和喷枪进出口有冲突啊

烟道进口和喷枪进口是垂直的，烟道进口宽2米，长2米，高4米，烟道出口宽1.4米。喷枪仅仅直径20毫米，相当于在烟道侧壁上挖洞，喷枪从洞伸进烟道25毫米。
脱硝原理是烟气沿烟道流动，与侧壁喷入的氨气混合，氨气与烟气中的氮氧化物反应，转化为无污染的氮气，即为脱硝。
反应后的气体要进入旋风分离器，所以对于出口边界条件不知道是设出口压力还是outflow？
赞一下 回复此楼
我不聪明，但我很努力！
4楼2013-11-18 21:32:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anqidetian

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by warshipcj at 2013-11-18 18:45:27
只是单独的喷嘴喷射吗？

喷枪喷射，喷枪很长，但是模拟时只考虑喷枪前端的喷嘴 用圆柱体表示
赞一下 回复此楼
我不聪明，但我很努力！
5楼2013-11-18 21:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wactyz

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by anqidetian at 2013-11-18 21:32:32
烟道进口和喷枪进口是垂直的，烟道进口宽2米，长2米，高4米，烟道出口宽1.4米。喷枪仅仅直径20毫米，相当于在烟道侧壁上挖洞，喷枪从洞伸进烟道25毫米。
脱硝原理是烟气沿烟道流动，与侧壁喷入的氨气混合，氨气与 ...

速度进口要用outflow,压力进口才能用压力出口，你要做模拟，只要把反应区域分析就可以了啊，为什么烟道进口是3维的？只需要你图上所示的 ，比如将上表面定义为速度进口，下表面定义成出口，侧面是喷嘴，需要喷嘴管对流动的影响话，要把喷嘴的管画出来，定义为速度进口2。
赞一下 回复此楼
6楼2013-11-18 21:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anqidetian

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by wactyz at 2013-11-18 21:57:28
速度进口要用outflow,压力进口才能用压力出口，你要做模拟，只要把反应区域分析就可以了啊，为什么烟道进口是3维的？只需要你图上所示的 ，比如将上表面定义为速度进口，下表面定义成出口，侧面是喷嘴，需要喷嘴管 ...

因为烟道是直角梯形啊，不中心对称，喷枪是在直角梯形的直角腰上，所以要用三维的。烟气流动方向为x方向。进口1为yz面（左），进口2为xz面上的六个圆柱体的进口，出口为yz面（右），interface为六个小圆柱体的出口。interface是参照旋风分离器模拟中的例子定义的。（小圆柱体是喷枪，垂直于zx面）。
请问这样定义的边界为啥在fluent中不显示进口1和出口呢？
赞一下 回复此楼
我不聪明，但我很努力！
7楼2013-11-19 09:08:44
