[求助] 求助！！！我测试得到的法向力怎么跟实际不一样？？？？

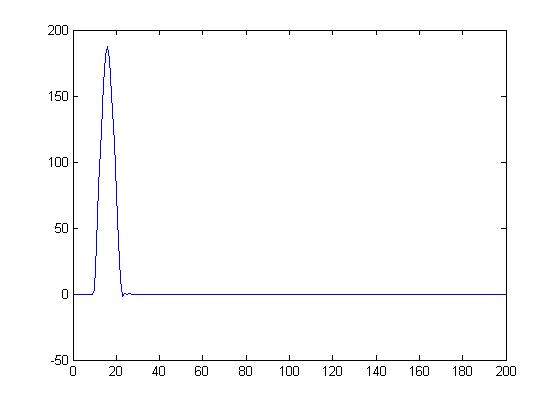

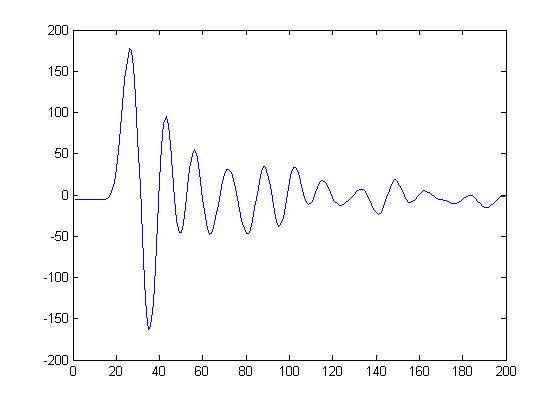

图中是用力锤敲击得到的结果，第一个是力锤测得的结果，一个脉冲信号，而第二个是用力传感器测得的结果，求解释。然后如何将后者转换成脉冲信号~~~感激不尽。PS：力传感器是Kistler的三向力传感器
求助！！！我测试得到的法向力怎么跟实际不一样？？？？


求助！！！我测试得到的法向力怎么跟实际不一样？？？？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-15 10:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang1c

金虫 (小有名气)
后面这玩意明显有振荡啊。还好长的
赞一下 回复此楼
2楼2013-11-15 10:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangaj1995

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
力锤是脉冲一下就没。
传感器测试应该是固定在敲击体上得到的结果吧？
赞一下 回复此楼
3楼2013-11-15 11:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taixingyu

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhang1c at 2013-11-15 10:46:49
后面这玩意明显有振荡啊。还好长的

而且波形也和脉冲的对不上，愁人啊~
赞一下 回复此楼
4楼2013-11-15 13:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taixingyu

木虫 (初入文坛)
引用回帖:
3楼: Originally posted by yangaj1995 at 2013-11-15 11:25:38
力锤是脉冲一下就没。
传感器测试应该是固定在敲击体上得到的结果吧？

那能处理掉吗？
回复此楼
5楼2013-11-15 13:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangaj1995

新虫 (小有名气)
引用回帖:
5楼: Originally posted by taixingyu at 2013-11-15 13:48:34
那能处理掉吗？...

这是实验的真实情况，处理掉那不是造假吗？
赞一下 回复此楼
6楼2013-11-15 14:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taixingyu

木虫 (初入文坛)
引用回帖:
6楼: Originally posted by yangaj1995 at 2013-11-15 14:21:17
这是实验的真实情况，处理掉那不是造假吗？...

我指的处理是做一些变换，因为这得到的毕竟不是真实的情况，里面参杂了传感器的一些特性，比如电荷漂移什么的
赞一下 回复此楼
7楼2013-11-15 19:46:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang1c

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
之前误会了，如果你的传感器是固定在被敲击的玩意上的，那这个测试结果很正常啊，很漂亮。。。电荷漂移这东西的影响如果有那也是下面那个图的尾巴那有一点啊。多好的脉冲响应曲线。。
赞一下 回复此楼
8楼2013-11-16 11:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这应该是给了一个初始震动信号后，系统无振动源的带阻尼的振动模式，有专门的带阻尼震动偏微分方程描述它。楼主可查一下就知了。
赞一下 回复此楼
9楼2013-11-16 12:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taixingyu

木虫 (初入文坛)
引用回帖:
9楼: Originally posted by peterflyer at 2013-11-16 12:32:10
这应该是给了一个初始震动信号后，系统无振动源的带阻尼的振动模式，有专门的带阻尼震动偏微分方程描述它。楼主可查一下就知了。

你说的自由振动的吧，可这是力信号，并不是位移信号啊~理论上的脉冲力信号就应该是第一个图那样的
赞一下 回复此楼
10楼2013-11-16 12:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
