[求助] 断口分析求助，非常紧急万分感谢

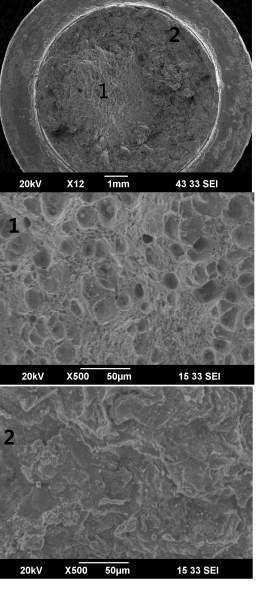

T92钢在650℃，165MPa参数下，在多轴应力状态的蠕变断裂试样，图1为断口全貌，图2为断口中心区域，图3为断口边缘区域的微观形貌，求助高手分析断裂机理是什么，断裂的顺序是从内向外还是从外向内？万分感谢！
断口分析求助，非常紧急万分感谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-14 15:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

默默bb

新虫 (初入文坛)
默默bb: 回帖置顶 2013-11-18 11:15:01
为什么没有人回复呢，好着急呀
赞一下 回复此楼
2楼2013-11-18 11:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

爆你亲

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
默默bb: 金币+5, ★★★很有帮助, 主要是不太清楚怎么判断裂纹源，不知道是从什么位置开始有裂纹萌生的？ 2013-11-20 18:41:57
感觉你的照片不是太清楚，应该来张清晰的，另外把可能是裂纹源的部位拍一张稍微大倍数的照片，模糊看着像是从右侧边缘起裂的。看起裂位置，主要看看波纹和台阶面的扩展方向，一般垂直于波纹和台阶面，走向为小台阶（波纹）到大台阶（波纹）。
赞一下(2人) 回复此楼
踏踏实实做人
4楼2013-11-20 08:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
默默bb: 金币+8, ★★★很有帮助, 我也是这么认为的，这种脆性开始，韧性断裂的断口是不是准解理断口的特征呀？ 2013-11-20 18:39:42
断裂从边缘开始，而且是脆性断裂特征，有沿晶特征；裂纹扩展到中间，一次性轫断，有蜂窝状特征。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
欢迎失效分析案例咨询
3楼2013-11-18 11:48:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爆你亲

银虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 爆你亲 at 2013-11-20 08:40:57
感觉你的照片不是太清楚，应该来张清晰的，另外把可能是裂纹源的部位拍一张稍微大倍数的照片，模糊看着像是从右侧边缘起裂的。看起裂位置，主要看看波纹和台阶面的扩展方向，一般垂直于波纹和台阶面，走向为小台阶（ ...

你这个照片不太清楚，建议你找个有经验的老师给你确定一下，你了解怎么判断裂纹萌生位置之后，再结合你的断口纹理，就好找萌生点了
赞一下(1人) 回复此楼
踏踏实实做人
5楼2013-11-21 13:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

?V禹

木虫 (正式写手)

【答案】应助回帖

1应该是沿晶断裂2应该是穿晶断裂，开始应该是从2开始的，，，，，，个人看是这样
赞一下(1人) 回复此楼
锋泉
7楼2013-11-21 21:48:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

METS_2012

银虫 (小有名气)

【答案】应助回帖

★ ★
默默bb: 金币+2, ★★★很有帮助 2013-12-05 11:02:01
这个断裂是从边缘开始的，具有多元的性质，在10-11点方向，有一个明显的半月弧，和放射线，是断裂源区之一，3-4点方向也有一个类似的。不同源区相对扩展，形成台阶。不知道你的载荷是什么样的，加工是什么样的。中间形成了韧窝。如果是疲劳，在源区和扩展区应该有疲劳条带。
赞一下(1人) 回复此楼
8楼2013-11-22 11:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

METS_2012

银虫 (小有名气)

【答案】应助回帖

★
默默bb: 金币+1, ★有帮助 2013-12-05 11:08:38
表面应力集中还是可以确信的。
赞一下(1人) 回复此楼
9楼2013-11-22 11:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曙光宝宝--

新虫 (初入文坛)

【答案】应助回帖

断裂时从边缘开始的，属于疲劳断裂，1为韧窝，2为疲劳二次裂纹
赞一下(1人) 回复此楼
10楼2013-11-30 20:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

默默bb

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 爆你亲 at 2013-11-21 13:47:09
你这个照片不太清楚，建议你找个有经验的老师给你确定一下，你了解怎么判断裂纹萌生位置之后，再结合你的断口纹理，就好找萌生点了...

好的，谢谢你的帮助
赞一下 回复此楼
6楼2013-11-21 19:44:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
