[求助] 帮我看下我的磨损形貌

帮我看下我的磨损形貌，分析下属于那种磨损机制。材料是耐磨衬板，磨损试验在M-2000A型磨损试验机上进行的，载荷是100N，200N，时间是2小时
能不能帮我推荐一本研究磨损的书，谢谢！

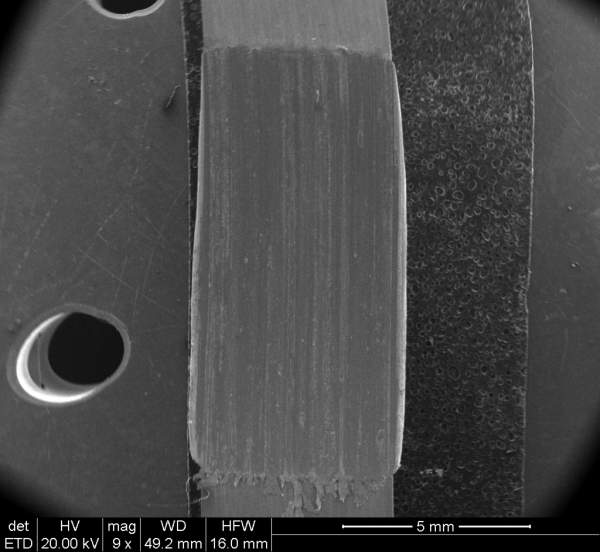

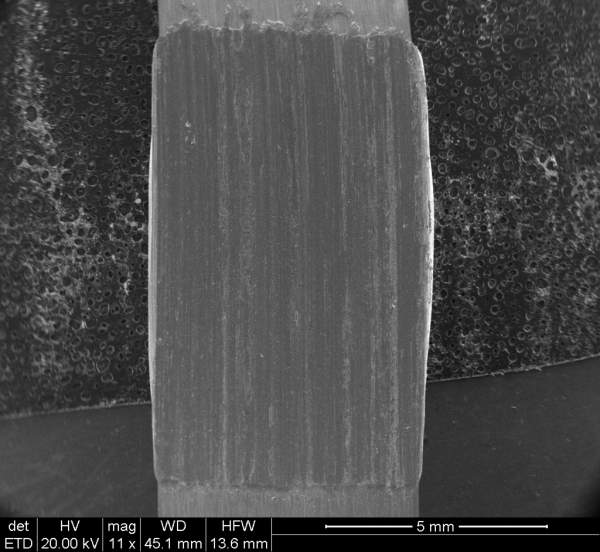

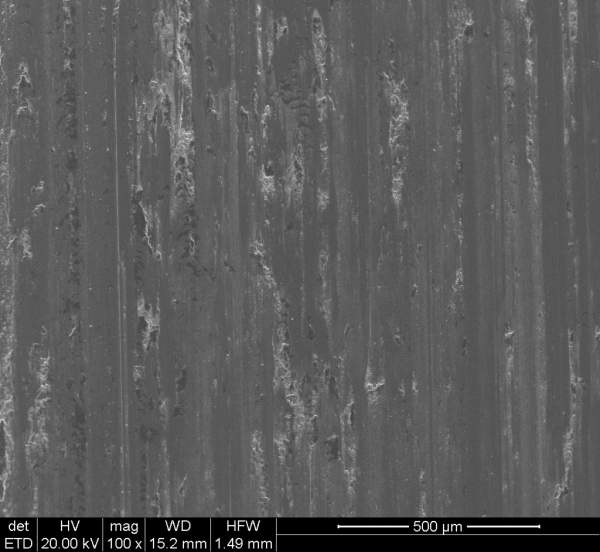

材料1，载荷200N

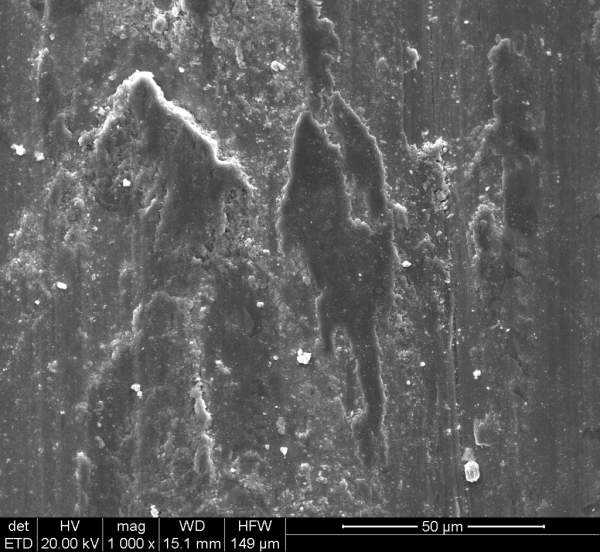

帮我看下我的磨损形貌

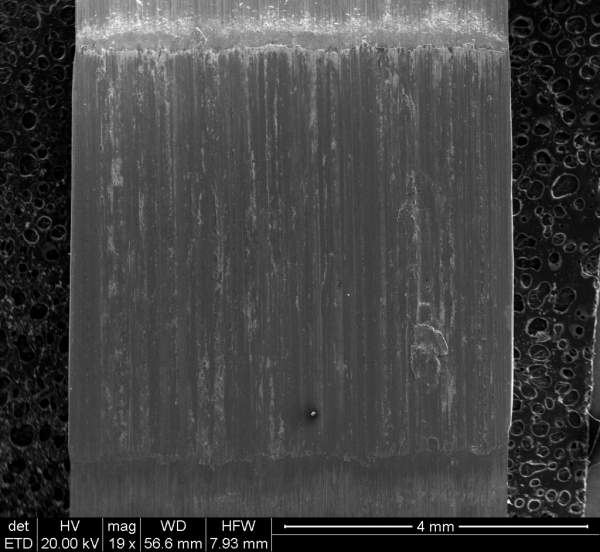

帮我看下我的磨损形貌-1

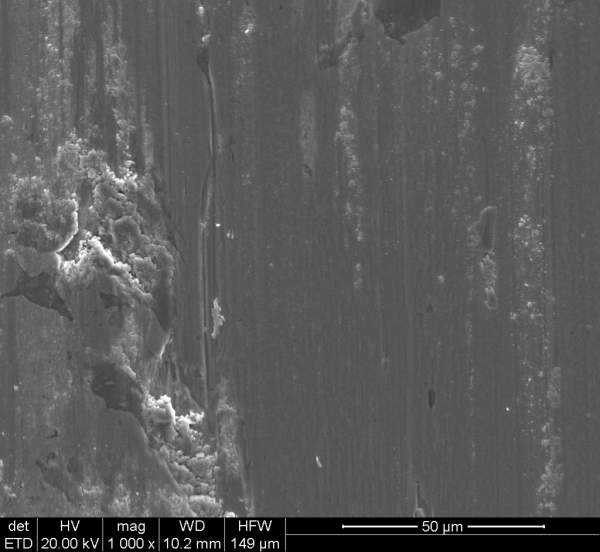

帮我看下我的磨损形貌-2

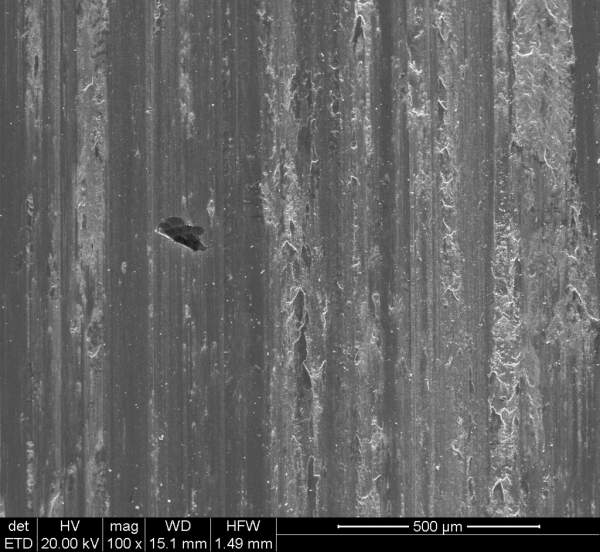

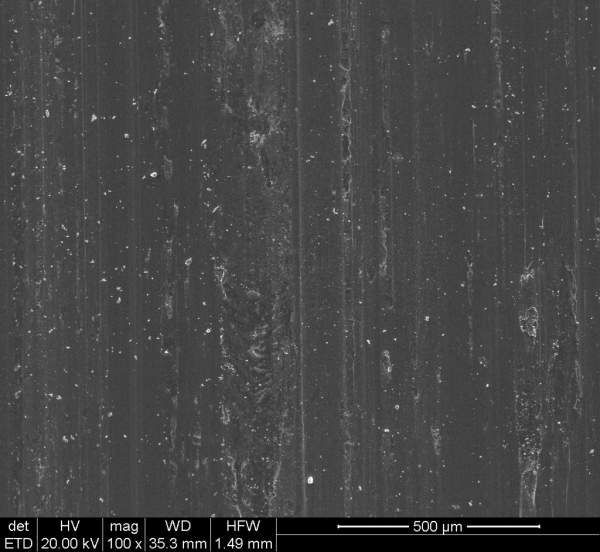

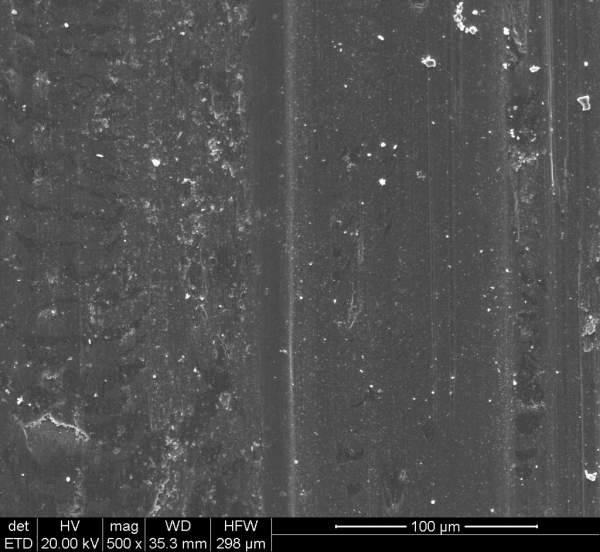

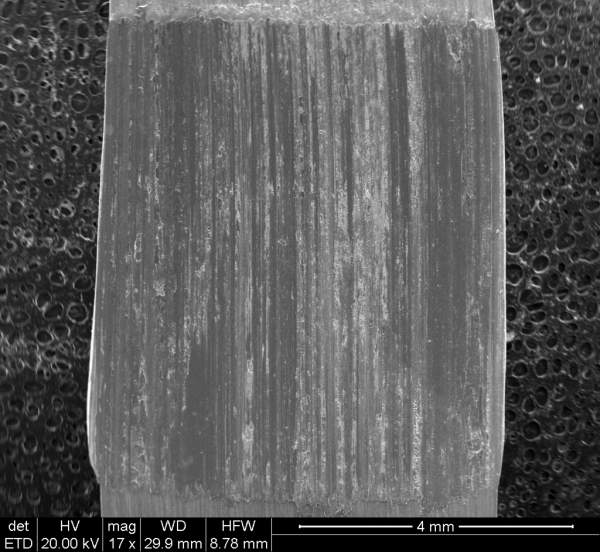

材料1，载荷100N

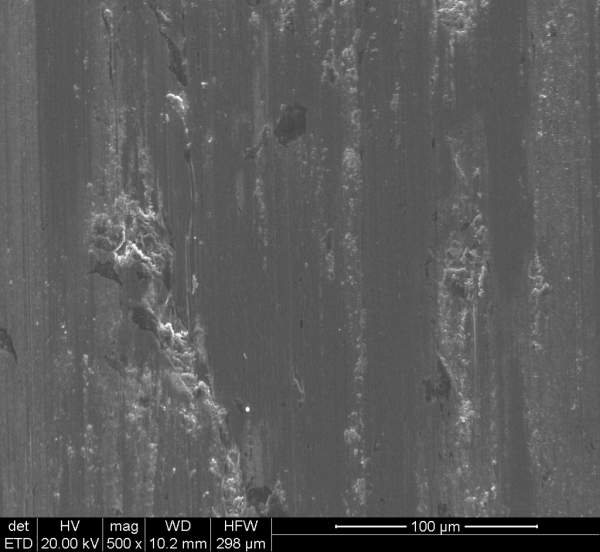

帮我看下我的磨损形貌-3
帮我看下我的磨损形貌-4
帮我看下我的磨损形貌-5
帮我看下我的磨损形貌-6

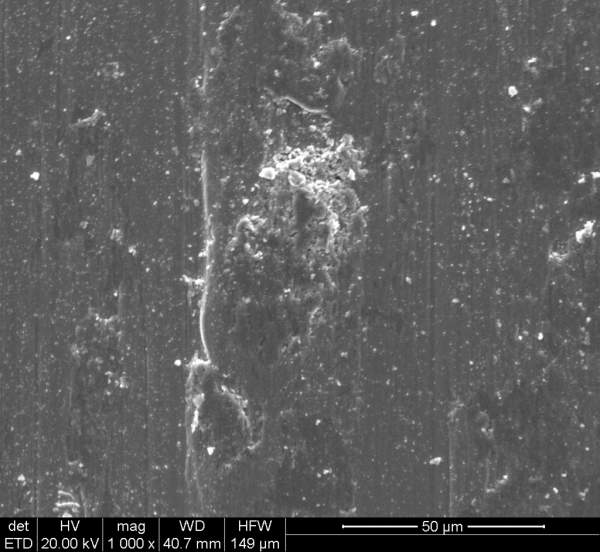

材料2，载荷200N
帮我看下我的磨损形貌-7
帮我看下我的磨损形貌-8
帮我看下我的磨损形貌-9
材料2，载荷100N
帮我看下我的磨损形貌-10
帮我看下我的磨损形貌-11
帮我看下我的磨损形貌-12

[ Last edited by 北在北方啊 on 2013-11-7 at 10:50 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-07 10:23:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天斑比

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
北在北方啊: 金币+1, ★有帮助, 谢谢回答 2013-11-07 13:34:08
犁沟状  是黏着磨损吧

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2013-11-07 10:50:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北在北方啊

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 天天斑比 at 2013-11-07 10:50:15
犁沟状  是黏着磨损吧

一般犁沟状不是磨粒磨损吗，这个是怎么判断？
赞一下 回复此楼
3楼2013-11-08 08:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixiang110

木虫 (正式写手)
Polymer wear?
回复此楼
4楼2013-11-08 13:11:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miketyson

金虫 (正式写手)

μ=f/N

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
北在北方啊: 金币+2, ★★★很有帮助, 谢谢！ 2013-11-08 21:57:28
楼主图片仅从形貌看以黏着磨损为主。细节部分WPG-2-1-3.jpg最典型，当然也存在磨粒磨损。

建议楼主对磨损表面做XRD分析，并观察对磨材料的磨损表面。
赞一下 回复此楼
心静自然凉
5楼2013-11-08 15:49:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北在北方啊

新虫 (小有名气)
引用回帖:
5楼: Originally posted by miketyson at 2013-11-08 15:49:36
楼主图片仅从形貌看以黏着磨损为主。细节部分WPG-2-1-3.jpg最典型，当然也存在磨粒磨损。

建议楼主对磨损表面做XRD分析，并观察对磨材料的磨损表面。

怎么从形貌判断是不是粘着磨损，能给我说下粘着磨损表面形貌特征一般是什么吗？
赞一下 回复此楼
6楼2013-11-08 22:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sandhack

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
北在北方啊: 金币+1, ★有帮助, 谢谢回答 2013-11-09 23:20:47
引用回帖:
6楼: Originally posted by 北在北方啊 at 2013-11-08 22:07:29
怎么从形貌判断是不是粘着磨损，能给我说下粘着磨损表面形貌特征一般是什么吗？...

WPG-2-0.jpg WPG-2-1-1.jpg应该是粘着磨损。前面的也有些磨粒磨损。
百度了一个粘着磨损的定义：粘着磨损又称咬合磨损，它是指滑动摩擦时摩擦副接触面局部发生金属粘着，在随后相对滑动中粘着处被破坏，有金属屑粒从零件表面被拉拽下来或零件表面被擦伤的一种磨损形式。楼主看看
赞一下 回复此楼
7楼2013-11-09 09:30:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

炎の栄光

铜虫 (初入文坛)

【答案】应助回帖

★ ★
北在北方啊: 金币+2, ★★★很有帮助, 谢谢回答 2013-11-12 12:37:01
个人也感觉是黏着磨损。表面磨损后磨痕区域物质被剥离尺寸较大，图1-1-3上我感觉还有些氧化磨损。可以对磨屑做一下xrd和eds分析下相合成分。至于说磨粒磨损个人觉得特征不明显。再有1楼说的犁沟特征应该是磨粒磨损特征吧。
赞一下(1人) 回复此楼
娑羅雙樹的花色，顯示盛極必衰的道理。驕奢者不久長，猶似春夢；?娏赫弑叵牛∪巛p塵。
8楼2013-11-11 15:19:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jucenhao

新虫 (初入文坛)

【答案】应助回帖

★ ★
北在北方啊: 金币+2, ★★★很有帮助, 谢谢回答 2013-11-28 15:29:17
什么磨损机理不仅取决于你的磨损加载和试验方法，这与材料强塑性有关，你的耐磨衬板若不是高硬度马氏体钢（或者布氏硬度低于450），那是会有一定的塑性。犁沟是磨粒磨损常产生的磨损形貌，前提是材料在磨粒滑过表面时具有一定塑性，材料受磨粒挤压在磨痕两侧出现堆积、隆起，而不是微观切削脱落。黏着磨损在上面图中有没有个人不敢肯定。但图2、3、5、9、12值得仔细观察，长磨痕两侧可见隆起，个别图的隆起似乎还翻向两侧，典型犁沟特征。建议放大拍摄倍数，细看典型磨痕。
赞一下(3人) 回复此楼
9楼2013-11-14 20:39:26
