应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 马氏体耐热钢（1Cr12Mo）调质处理后的回火索氏体怎样腐蚀出明显的晶界
71/1返回列表
查看: 3150  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

AndXie

新虫 (初入文坛)

[交流] 马氏体耐热钢（1Cr12Mo）调质处理后的回火索氏体怎样腐蚀出明显的晶界

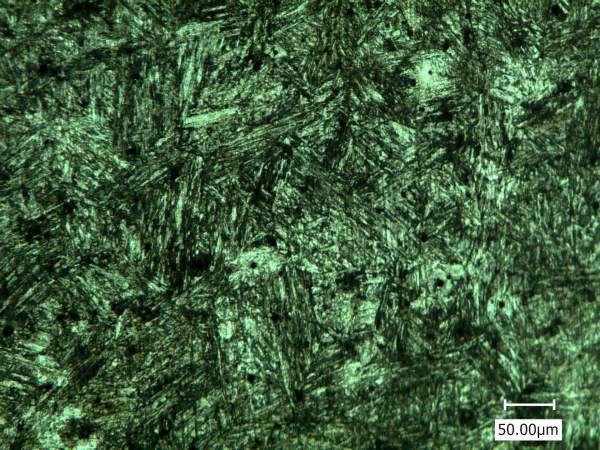

各位小木虫的前辈，1Cr12Mo经调质处理后怎样腐蚀出晶界，我下面的那种经氯化铁+盐酸溶液腐蚀的金相组织是回火索氏体吗？
马氏体耐热钢（1Cr12Mo）调质处理后的回火索氏体怎样腐蚀出明显的晶界
回复此楼

» 本帖已获得的红花（最新10朵）

xueyajun xueyajun

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-10-31 09:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueyajun

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
不应该是。淬火后的马氏体位向非常明显，估计热处理工艺或热处理操作过程有问题。
赞一下 回复此楼
2楼2013-10-31 10:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueyajun

金虫 (小有名气)
送红花一朵
拍摄金相照片的参数要调整一下，照片会更好。
赞一下(1人) 回复此楼
3楼2013-10-31 10:03:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxshengl

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你用氯化铜+氯化铁+盐酸+水的那个溶液腐蚀试试
赞一下 回复此楼
4楼2013-10-31 10:44:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
组织是回火马氏体的可能性更大。
其次，氯化铁加盐酸，我们经常用来腐蚀奥氏体晶界。其实，使用更高浓度的硝酸酒精就可以，比如百分之五到十。前提是觉得百分之四浓度不行。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
5楼2013-11-01 08:41:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AndXie

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by shulxx at 2013-11-01 08:41:37
组织是回火马氏体的可能性更大。
其次，氯化铁加盐酸，我们经常用来腐蚀奥氏体晶界。其实，使用更高浓度的硝酸酒精就可以，比如百分之五到十。前提是觉得百分之四浓度不行。
...

谢谢！我回去试试看！
赞一下 回复此楼
6楼2013-11-01 09:56:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fubin163

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这明显是回火马氏体组织
原奥氏体晶界用苦味酸溶液侵蚀
赞一下 回复此楼
7楼2013-11-01 22:43:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 AndXie 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
