[求助] ansys后处理中的 颜色条 两端是最大值和最小值吗？ 求助

ansys后处理中的 颜色条 两端是最大值和最小值吗？我用list查看节点值，发现有比 颜色条 两端的值更大的值，到底哪个才算是最值呢？还是这两个值有不同的说法
ansys后处理中的 颜色条 两端是最大值和最小值吗？ 求助


ansys后处理中的 颜色条 两端是最大值和最小值吗？ 求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
研究？
1楼 2013-10-23 21:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)

【答案】应助回帖

云图图例（颜色条。。。）两端的值就是最小值、最大值，然后平分成9段，每段用不同的颜色加以区分，list结果最大最小值与云图显示的应该是一致的，你的图片不清楚，没看出来怎么个不一致，会不会是list区域和云图显示区域不一致造成的。
赞一下(1人) 回复此楼
2楼2013-11-04 14:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waeh616

新虫 (小有名气)
引用回帖:
2楼: Originally posted by bingshan2012 at 2013-11-04 14:06:27
云图图例（颜色条。。。）两端的值就是最小值、最大值，然后平分成9段，每段用不同的颜色加以区分，list结果最大最小值与云图显示的应该是一致的，你的图片不清楚，没看出来怎么个不一致，会不会是list区域和云图显 ...

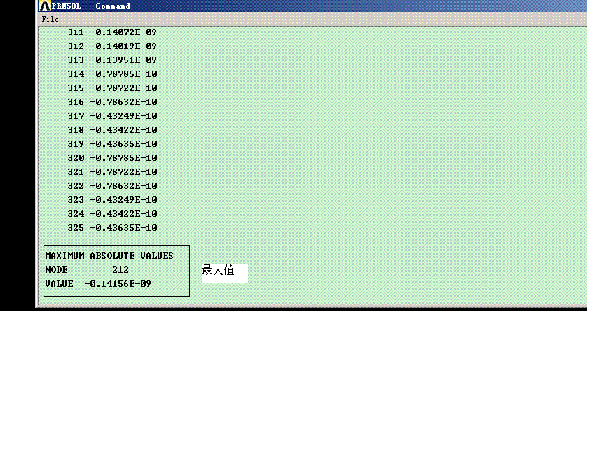

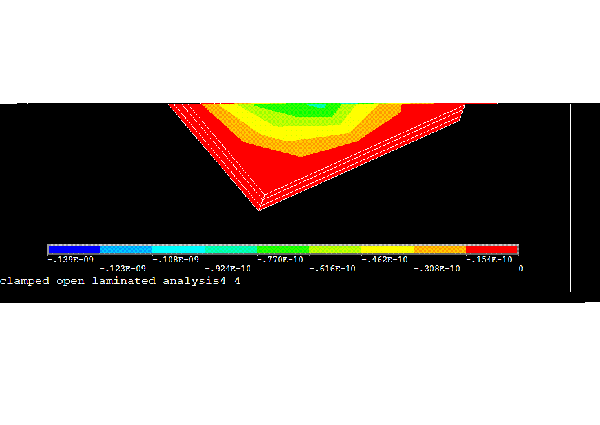

不好意思，传上来图片就不清晰了。我的问题时这样的：list的最值和云图的最值不一样，不知是怎么回事。如上图list的maximum absolute values是-0.14156E-09，而云图上的两端显然不是这个数，烦请您指点
赞一下 回复此楼
研究？
3楼2013-11-04 19:45:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
