[求助] Pro/E装配出了点问题

如图，我想让图中加亮的两个面接触。装配中间那个东西的时候我先用的对齐约束，然后再想用匹配约束的时候就显示约束无效，不知道是怎么回事，求解答。谢谢！
Pro/E装配出了点问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-21 11:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蛰伏hz

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你前面可能还加了什么约束，要不先匹配再对齐试试看
赞一下 回复此楼
2楼2013-10-21 17:40:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李天帮

木虫 (正式写手)

小小木虫

【答案】应助回帖

感谢参与，应助指数 +1
楼主，你的对齐约束是那两个面还是两个部件的轴线啊，一般来说你两个面用对齐再用匹配就会出现无效啊！建议楼主看看用用其它的约束有没有用啊！
赞一下 回复此楼
事虽难，做则成；路虽远，行则至。
3楼2013-10-21 18:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtxzxs

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
对齐约束选项卡下选 定向 试试
赞一下 回复此楼
4楼2013-10-21 18:46:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 李天帮 at 2013-10-21 18:11:52
楼主，你的对齐约束是那两个面还是两个部件的轴线啊，一般来说你两个面用对齐再用匹配就会出现无效啊！建议楼主看看用用其它的约束有没有用啊！

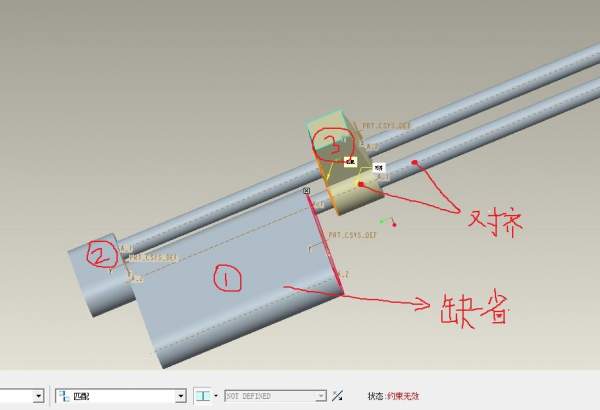

你好，我是对两个部件的轴线使用对齐约束。当初装配的时候我先装1号零件，使用缺省的约束，然后用对齐加匹配约束装2号零件，到三号的时候就出问题了。我也试过用自动约束，还是不行
Pro/E装配出了点问题-1
赞一下 回复此楼
5楼2013-10-21 19:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 蛰伏hz at 2013-10-21 17:40:02
你前面可能还加了什么约束，要不先匹配再对齐试试看

我试过，先匹配的时候没问题，对齐的时候就显示约束无效
赞一下 回复此楼
6楼2013-10-21 19:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李天帮

木虫 (正式写手)

小小木虫
引用回帖:
5楼: Originally posted by -YUN- at 2013-10-21 19:22:16
你好，我是对两个部件的轴线使用对齐约束。当初装配的时候我先装1号零件，使用缺省的约束，然后用对齐加匹配约束装2号零件，到三号的时候就出问题了。我也试过用自动约束，还是不行

360截图2013102022563805 ...

楼主你可以试试装一号零件的时候不使用缺省看看。以前我装部件的时候也出现这种情况，pore装配最好要约束完整啊，实在不行就用soldwork软件试试啊。
赞一下 回复此楼
事虽难，做则成；路虽远，行则至。
7楼2013-10-21 22:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sam_cumt

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+5, ★★★★★最佳答案 2013-10-22 13:17:55
俩侧面应该是倾斜的。那么轴线对齐约束后 你要定义的两个面无法平行 不能添加匹配约束。建议在零件添加与轴垂直的平面基准，用平面基准与面匹配。
赞一下 回复此楼
8楼2013-10-22 11:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
8楼: Originally posted by sam_cumt at 2013-10-22 11:14:09
俩侧面应该是倾斜的。那么轴线对齐约束后 你要定义的两个面无法平行 不能添加匹配约束。建议在零件添加与轴垂直的平面基准，用平面基准与面匹配。

谢谢，添加了基准平面后就没有问题，可以装上了。不过我还有个疑问，就是那零件只有上半部分是倾斜的，下半部分依然是竖直的啊，照理我选下面的那个面进行匹配应该是可以的呀
赞一下 回复此楼
9楼2013-10-22 13:15:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
