[求助] 有对激光器用的比较多的虫友么 求助呀

我现在发现激光器出现了点问题，想问一下

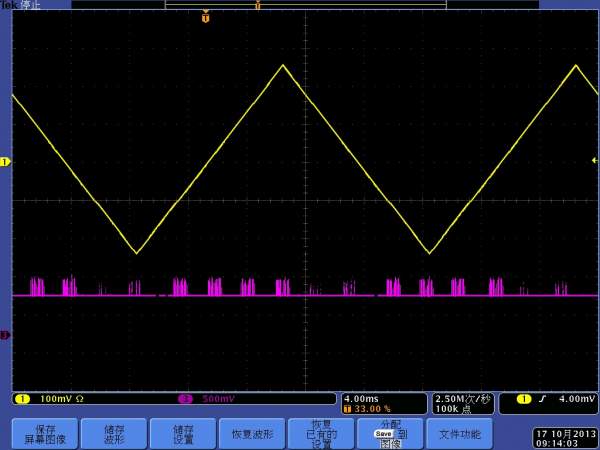

我把激光器直接接在光电探测器上 在示波器上的图形如下

红色谱线，出现比较大的毛刺，并且毛刺还在一直走动。请问这是什么原因导致的
有对激光器用的比较多的虫友么 求助呀
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-18 11:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lscser

金虫 (小有名气)
你触发源选对了？
赞一下 回复此楼
2楼2013-10-18 15:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
检查探测器信号线接触是否良好，看起来像接触不良导致的噪声
赞一下 回复此楼
3楼2013-10-19 06:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bit_long

木虫 (正式写手)
引用回帖:
3楼: Originally posted by mshwangg at 2013-10-19 06:59:43
检查探测器信号线接触是否良好，看起来像接触不良导致的噪声

线都换过了

[ 发自小木虫客户端 ]
回复此楼
4楼2013-10-19 10:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Liebestraum

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
把时间轴展宽一些看看吧，横轴的单位小一些。走动的话可能是触发电平不合适。
赞一下 回复此楼
chanson de l'adieu
5楼2013-10-19 16:18:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bit_long

木虫 (正式写手)
引用回帖:
5楼: Originally posted by Liebestraum at 2013-10-19 16:18:49
把时间轴展宽一些看看吧，横轴的单位小一些。走动的话可能是触发电平不合适。

请问触发电平是怎么调节呢？是调节激光器么？我现在是激光器直接接到了探测器然后再接的示波器。
赞一下 回复此楼
6楼2013-10-19 18:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Liebestraum

铁虫 (小有名气)

【答案】应助回帖

★ ★
bit_long: 金币+2, ★有帮助 2013-11-12 11:22:45
一定是探测器接激光器输出，然后示波器接上探测器，探测器的响应反映到示波器上，这个肯定没问题。
触发电平是示波器的触发电平，一般是个旋钮trigger，旋转的话有个小箭头会上下动，应该是图中右边那个小黄箭头。调到想要的脉冲幅值的一半左右比较合适。
赞一下(1人) 回复此楼
chanson de l'adieu
7楼2013-10-20 10:44:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bit_long

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Liebestraum at 2013-10-20 10:44:40
一定是探测器接激光器输出，然后示波器接上探测器，探测器的响应反映到示波器上，这个肯定没问题。
触发电平是示波器的触发电平，一般是个旋钮trigger，旋转的话有个小箭头会上下动，应该是图中右边那个小黄箭头。 ...

恩，现在这个黄色的没有用，主要是看红色的，

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2013-10-20 22:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bit_long

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Liebestraum at 2013-10-20 10:44:40
一定是探测器接激光器输出，然后示波器接上探测器，探测器的响应反映到示波器上，这个肯定没问题。
触发电平是示波器的触发电平，一般是个旋钮trigger，旋转的话有个小箭头会上下动，应该是图中右边那个小黄箭头。 ...

今天了解到这是叫做 跳模  请问你知道有什么方法可以解决吗
赞一下 回复此楼
9楼2013-11-12 11:22:25
