应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 冶金 » 高温合金断口分析
331/1返回列表
查看: 2828  |  回复: 32
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

huzhining99

新虫 (小有名气)

[交流] 高温合金断口分析

DD483、980℃，250mpa，直径5mm圆形持久样品，时间普遍比较少13-60个小时，空气中拉的，断口没有经过腐蚀处理。大家分析下断口形貌及断裂原因。看着可怜的时间，感觉裂纹源很诡异啊！

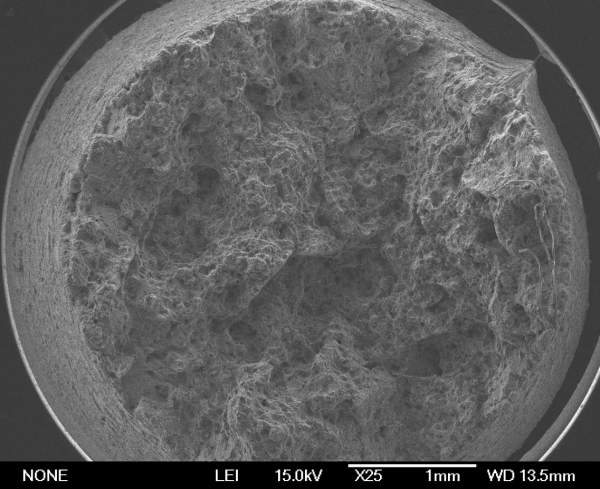

高温合金断口分析

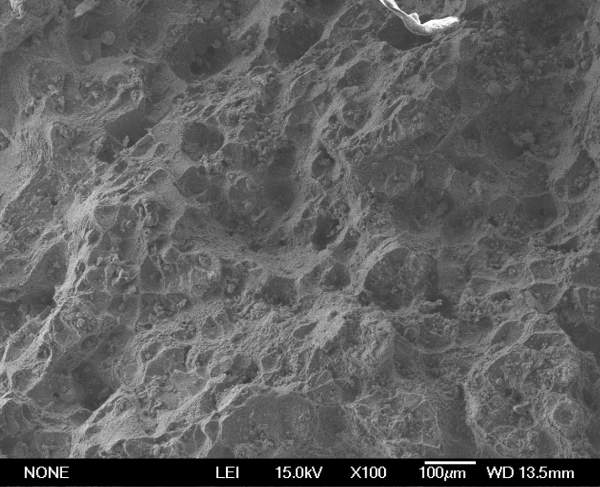

高温合金断口分析-1

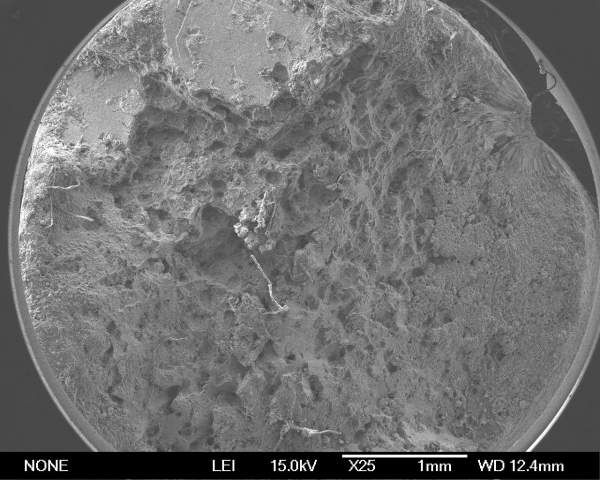

高温合金断口分析-2

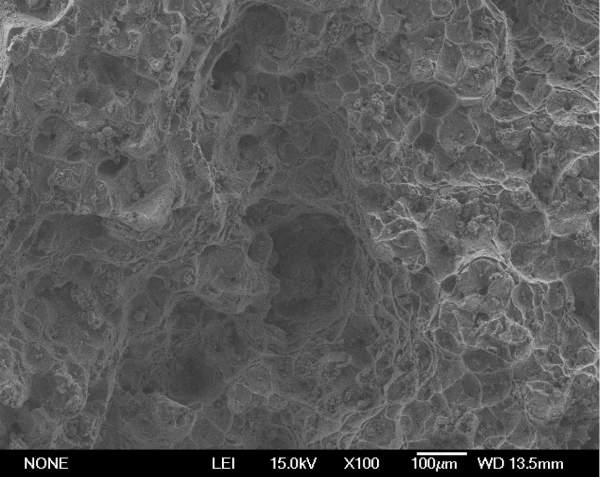

高温合金断口分析-3

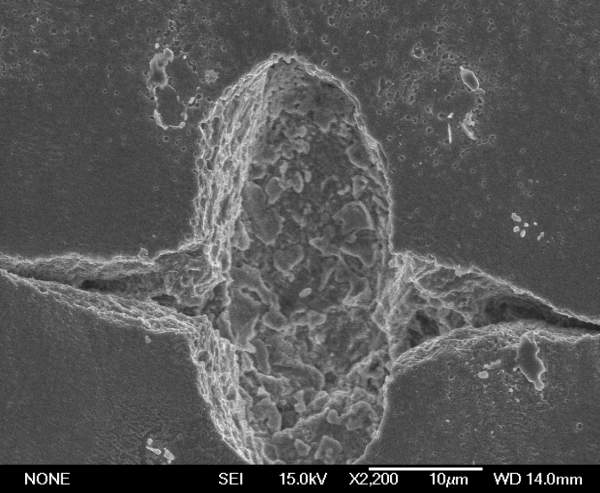

高温合金断口分析-4

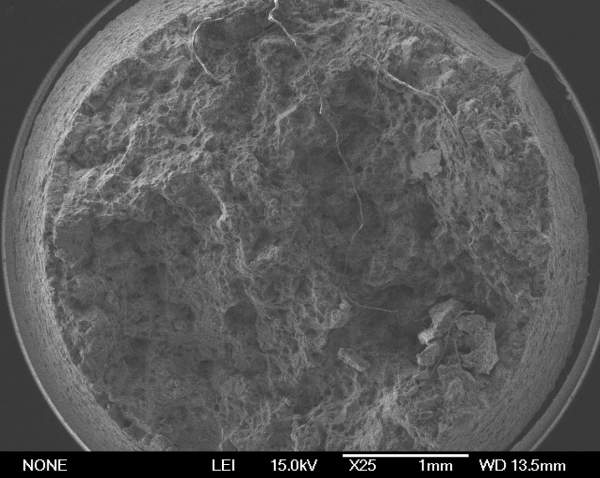

高温合金断口分析-5


高温合金断口分析-6
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-10-13 21:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)
★
huzhining99(金币+1): 谢谢参与
这是粉末冶金方法制备的吧？若是的话，感觉材料的烧结不太好，没有烧成一个密实体，并且感觉断口像脆性材料的晶间断裂，尤以图3为甚，若仅从图1、4、6、7看的话简直就像粉末压坯预烧结后的情形。图7的小坑不像韧窝，应该是颗粒脱离后遗留的凹坑。图2和图5应该是杂质或成分偏析聚集区和裂纹源之一。另外本人有些不解的是图1和图6中还有高长径比的纤维状材料存在，这是怎么回事呢？难道楼主做的是纤维增强或增韧的复合金属材料？
赞一下(1人) 回复此楼
24楼2013-10-14 09:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)
★
huzhining99(金币+1): 谢谢参与
裂纹似乎在表面萌生的！
赞一下 回复此楼
3楼2013-10-13 23:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fakebook

木虫 (文坛精英)
★
huzhining99(金币+1): 谢谢参与
Best wishes
回复此楼
11楼2013-10-14 00:21:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendy3

金虫 (文坛精英)
★
huzhining99(金币+1): 谢谢参与
Best wishes
回复此楼
12楼2013-10-14 00:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b729

金虫 (文坛精英)
★
huzhining99(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
14楼2013-10-14 04:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

checkin

银虫 (知名作家)
★
huzhining99(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
18楼2013-10-14 08:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niu.bi

木虫 (文坛精英)
★
huzhining99(金币+1): 谢谢参与
Best wishes
回复此楼
19楼2013-10-14 08:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youdao1

铁虫 (知名作家)
★
huzhining99(金币+1): 谢谢参与
深深祝福
回复此楼
20楼2013-10-14 09:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coco729

铁虫 (知名作家)
★
huzhining99(金币+1): 谢谢参与
Best wishes
回复此楼
21楼2013-10-14 09:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疯狂的石子

金虫 (小有名气)
★
huzhining99(金币+1): 谢谢参与
确实诡异

[ 发自小木虫客户端 ]
回复此楼
22楼2013-10-14 09:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzbxsz000

禁虫 (正式写手)
★
huzhining99(金币+1): 谢谢参与
本帖内容被屏蔽
26楼2013-10-14 20:21:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xucz

荣誉版主 (文坛精英)
★
huzhining99(金币+1): 谢谢参与
样品没加工好？
回复此楼
27楼2013-10-14 21:37:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zylan1536

木虫 (小有名气)
★
huzhining99(金币+1): 谢谢参与
感觉外圈形貌好奇怪呀
赞一下 回复此楼
29楼2013-10-15 11:23:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huzhining99

新虫 (小有名气)
引用回帖:
24楼: Originally posted by peterflyer at 2013-10-14 09:38:13
这是粉末冶金方法制备的吧？若是的话，感觉材料的烧结不太好，没有烧成一个密实体，并且感觉断口像脆性材料的晶间断裂，尤以图3为甚，若仅从图1、4、6、7看的话简直就像粉末压坯预烧结后的情形。图7的小坑不像韧窝， ...

定向凝固样品，至于纤维那其实就是表面没处理好粘上去的垃圾~是做的时候没处理样品表面。
赞一下 回复此楼
30楼2013-10-15 21:22:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)
引用回帖:
30楼: Originally posted by huzhining99 at 2013-10-15 21:22:06
定向凝固样品，至于纤维那其实就是表面没处理好粘上去的垃圾~是做的时候没处理样品表面。...

若是定向凝固样品，同一截面的化学成分与相组织成分应该是一样的。但图2和图7出的凹坑里的成分与周围的好像明显不同，其化学成分与金相组织成分的有何不同呢？有无做过EDS和XRD?
赞一下 回复此楼
31楼2013-10-16 10:28:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huzhining99

新虫 (小有名气)
引用回帖:
31楼: Originally posted by peterflyer at 2013-10-16 10:28:16
若是定向凝固样品，同一截面的化学成分与相组织成分应该是一样的。但图2和图7出的凹坑里的成分与周围的好像明显不同，其化学成分与金相组织成分的有何不同呢？有无做过EDS和XRD?...

图二是断面以下部分，拍的是裂纹源，图7中的小颗粒我猜想是高温产生的氧化物。当时拍的时候没有做表面氧化物清理。
赞一下 回复此楼
32楼2013-10-16 10:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

泥巴520

新虫 (小有名气)
★
huzhining99(金币+1): 谢谢参与
缺陷貌似是内生含有的？？
赞一下 回复此楼
33楼2013-12-22 19:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
3401109412楼
2013-10-13 22:23   回复
huzhining99(金币+1): 谢谢参与
顶
miaojiabing4楼
2013-10-13 23:05   回复
huzhining99(金币+1): 谢谢参与
天涯20125楼
2013-10-13 23:07   回复
huzhining99(金币+1): 谢谢参与
Superballman6楼
2013-10-13 23:14   回复
huzhining99(金币+1): 谢谢参与
祝福
lefantian1227楼
2013-10-13 23:21   回复
huzhining99(金币+1): 谢谢参与
virologik8楼
2013-10-13 23:35   回复
huzhining99(金币+1): 谢谢参与
ts_chenchao9楼
2013-10-13 23:48   回复
huzhining99(金币+1): 谢谢参与
wlxiao10楼
2013-10-14 00:20   回复
huzhining99(金币+1): 谢谢参与
readytogo13楼
2013-10-14 00:55   回复
huzhining99(金币+1): 谢谢参与
userhung15楼
2013-10-14 06:31   回复
huzhining99(金币+1): 谢谢参与
辉靓实验16楼
2013-10-14 06:48   回复
huzhining99(金币+1): 谢谢参与
zjys588717楼
2013-10-14 08:18   回复
huzhining99(金币+1): 谢谢参与
bihaijushi23楼
2013-10-14 09:11   回复
huzhining99(金币+1): 谢谢参与
yingying158825楼
2013-10-14 16:05   回复
huzhining99(金币+1): 谢谢参与
guoxin197928楼
2013-10-15 09:27   回复
huzhining99(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 huzhining99 的主题更新
331/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +11 小聂爱学习 2026-04-11 15/750 2026-04-15 21:57 by noqvsozv
[考研] 求助调剂，跨调 +19 X十甫寸Y 2026-04-11 20/1000 2026-04-15 21:18 by cuisz
[考研] 307中医考研调剂 +4 于以采蘩 2026-04-14 4/200 2026-04-15 19:14 by AN流800
[考研] 0854调剂 +13 长弓傲 2026-04-12 16/800 2026-04-15 13:45 by fenglj492
[考研] 085801电气专硕272求调剂 +19 电气李 2026-04-13 21/1050 2026-04-15 13:37 by 黑科技矿业
[考研] 一志愿鲁东大学071000生物学学硕初试分数276求调剂 +26 慕绝cc 2026-04-09 30/1500 2026-04-14 18:50 by 蔡苏阳
[考研] 各位老师好，求调剂，本科211，一志愿天津大学生物与医药学硕，差两名录取。 +11 路六六jjj 2026-04-13 11/550 2026-04-14 16:01 by zs92450
[考研] 药学305求调剂 +10 玛卡巴卡boom 2026-04-10 10/500 2026-04-14 15:55 by zs92450
[考研] 105500药学求调剂 +4 x_skys 2026-04-12 4/200 2026-04-14 13:37 by rndfc
[考研] 085408光电信息工程专硕355一志愿长春光机所调剂 +6 王ymaa 2026-04-13 13/650 2026-04-14 11:33 by 王ymaa
[考研] 求调剂 +12 璃茉一定上岸 2026-04-10 13/650 2026-04-14 00:08 by Equinoxhua
[考研] 0856专硕求调剂 希望是a区院校 +24 好好休息好不好 2026-04-09 27/1350 2026-04-13 22:22 by pies112
[考研] 一志愿中南大学 0855 机械 286 求调剂 +11 不会吃肉 2026-04-12 11/550 2026-04-13 21:59 by bljnqdcc
[考研] 346分，工科0854求调剂，专硕 +6 moser233 2026-04-12 7/350 2026-04-12 22:11 by fqwang
[考研] 电气专硕320求调剂 +6 小麻子111 2026-04-10 6/300 2026-04-12 10:54 by lemon6009
[考研] 0854调剂 +12 长弓傲 2026-04-09 13/650 2026-04-12 09:56 by 逆水乘风
[考研] 材料与化工300求调剂 +39 肖开文 2026-04-09 43/2150 2026-04-12 01:30 by 秋豆菜芽
[考研] 广东省 085601 329分求调剂 +14 Eddieddd 2026-04-10 14/700 2026-04-11 09:58 by bljnqdcc
[考研] 22408 352分求调剂0854类 +4 努力的夏末 2026-04-09 4/200 2026-04-11 09:57 by zhq0425
[考研] 调剂 化学 307 +21 73372112 2026-04-09 23/1150 2026-04-10 23:53 by wj165256
信息提示
关闭
请填处理意见
关闭
