[求助] 已知晶面指数，如何确定与其成一定角度的晶面的指数

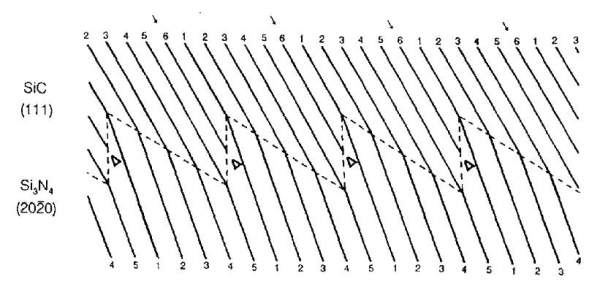

根据位相关系 ，怎么确定虚线所表示的晶面？（分别对应的Si3N4、SiC的晶面指数是什么）
已知晶面指数，如何确定与其成一定角度的晶面的指数
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-11 22:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 352346571 at 2013-10-14 11:52:22
我还有一个问题，通过FFT变换得到的斑点能判断观察方向吗...

如果HRTEM晶格条纹是简单的（只含一种晶面），那么FFT变换后的信息依然是简单的，还是不能判断。FFT变换只是通过不同的角度去反应信息，并不会增加信息。
赞一下(1人) 回复此楼
仰望星空脚踏实地
8楼2013-10-14 12:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

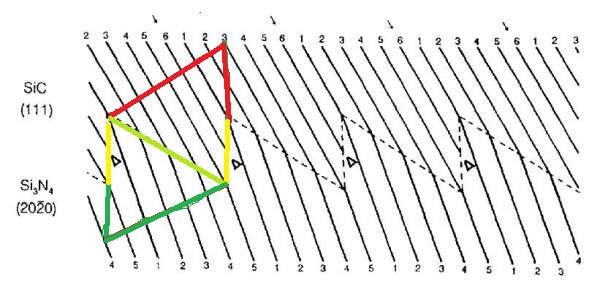

找到与两个面相关的特征三角形（它们具有3次或6次对称的特征）
就可以推算边界面对应的角度了

我想 后面的事情 不必我来做了
已知晶面指数，如何确定与其成一定角度的晶面的指数-1
赞一下(1人) 回复此楼
sunyu730_emuch@126.com
9楼2013-10-14 12:59:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
只是通过这么简单的关系是没法确定下来虚线所表示的晶面的。虽然这里知道了间距对应的是哪个晶面，但是并不知道观察晶体的方向是什么，没有具体的观察方向就定不下来晶体所处的详细立体空间情况，但这是确定晶面关系的关键。
赞一下 回复此楼
仰望星空脚踏实地
2楼2013-10-12 14:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

352346571

金虫 (小有名气)
引用回帖:
2楼: Originally posted by avgon at 2013-10-12 14:36:25
只是通过这么简单的关系是没法确定下来虚线所表示的晶面的。虽然这里知道了间距对应的是哪个晶面，但是并不知道观察晶体的方向是什么，没有具体的观察方向就定不下来晶体所处的详细立体空间情况，但这是确定晶面关系 ...

我还想请教两个问题
1.怎么确定观察晶体的方向？
2.已知虚线所表示的晶面与实线所表示的晶面的夹角，可以确定吗
赞一下 回复此楼
3楼2013-10-12 20:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 352346571 at 2013-10-12 20:34:21
我还想请教两个问题
1.怎么确定观察晶体的方向？
2.已知虚线所表示的晶面与实线所表示的晶面的夹角，可以确定吗...

测试HRTEM时通过HRTEM的晶格条纹（条纹如果包含一种晶体的两种晶面就更容易确定方向）结合SAED一般是可以确定观察晶体方向的。但是你上面这样的一张图是无法确定的。因为不知道观察晶体的方向，所以就无法只通过一个夹角去确定具体的晶面。
赞一下 回复此楼
仰望星空脚踏实地
4楼2013-10-12 21:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

352346571

金虫 (小有名气)
引用回帖:
4楼: Originally posted by avgon at 2013-10-12 21:07:33
测试HRTEM时通过HRTEM的晶格条纹（条纹如果包含一种晶体的两种晶面就更容易确定方向）结合SAED一般是可以确定观察晶体方向的。但是你上面这样的一张图是无法确定的。因为不知道观察晶体的方向，所以就无法只通过一 ...

那就是说只有晶格条纹图像不能确定，还需要结合SAED才能确定
非常感谢，下次不懂在向你请教！
赞一下 回复此楼
5楼2013-10-12 22:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 352346571 at 2013-10-12 22:53:41
那就是说只有晶格条纹图像不能确定，还需要结合SAED才能确定
非常感谢，下次不懂在向你请教！...

也不是说只有晶格条纹不能确定，是太简单的条纹不能确定，如只有一种晶面信息，比如（111）面，然后就算确定与它垂直的晶面也不唯一啊，想象下晶体结构是个立体的结构就理解了。
赞一下 回复此楼
仰望星空脚踏实地
6楼2013-10-13 01:34:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

352346571

金虫 (小有名气)
引用回帖:
6楼: Originally posted by avgon at 2013-10-13 01:34:59
也不是说只有晶格条纹不能确定，是太简单的条纹不能确定，如只有一种晶面信息，比如（111）面，然后就算确定与它垂直的晶面也不唯一啊，想象下晶体结构是个立体的结构就理解了。...

我还有一个问题，通过FFT变换得到的斑点能判断观察方向吗
赞一下 回复此楼
7楼2013-10-14 11:52:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
???????:
9?: Originally posted by ????730 at 2013-10-14 12:59:10
????????????????????????Σ????????3?λ?6?ζ?????????
?????????????????????

???? ????????? ????????????

...

???????鷳 ?????????????
赞一下 回复此楼
sunyu730_emuch@126.com
10楼2013-10-14 13:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
