应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?
272/3返回列表上一页123下一页
查看: 2504  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 ECEPI ，点击这里进行查看

木石之缘

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 也许、明天 at 2013-10-07 10:30:55
楼主的考虑是非常有必要的，楼主用的是CNT负载MnO2，出发点肯定是要利用CNT良好的导电性去解决MnO2导电性不佳的特点，从而最大程度发挥MnO2的电化学性能，其实构建这种二元体系最终的结果一般都是c>a+b的，也就是 ...

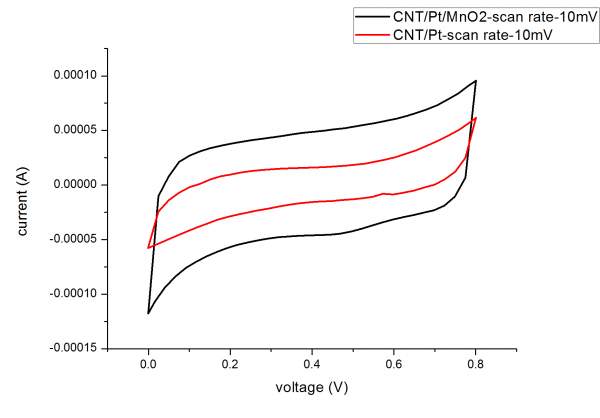

这是我的CV对比图，coating和没有coating的 http://\"求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?\"求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?-1[/img]

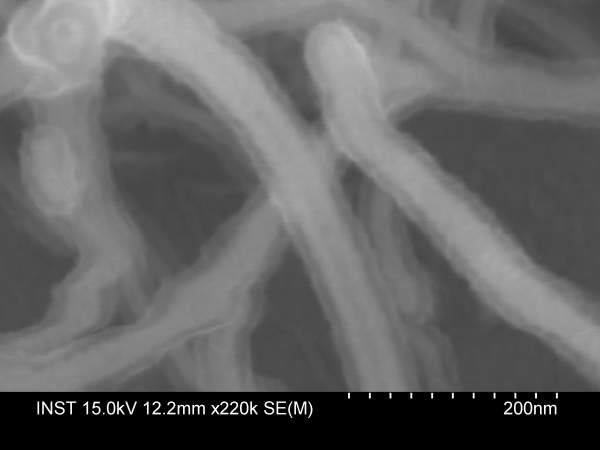

这张是我的SEM，你可以看一下，基本是perfect coating http://\"求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?-2\"
赞一下 回复此楼
愿得一人心……
11楼2013-10-07 10:06:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石之缘

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 也许、明天 at 2013-10-07 10:30:55
楼主的考虑是非常有必要的，楼主用的是CNT负载MnO2，出发点肯定是要利用CNT良好的导电性去解决MnO2导电性不佳的特点，从而最大程度发挥MnO2的电化学性能，其实构建这种二元体系最终的结果一般都是c>a+b的，也就是 ...

这是SEM图 \"求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?-3\"
赞一下 回复此楼
愿得一人心……
12楼2013-10-07 10:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石之缘

银虫 (小有名气)
引用回帖:
10楼: Originally posted by xmdxx1182 at 2013-10-07 10:59:51
我估计你是做的free-standing的CNT在导电基材，所以CNT的质量很小，MNO2质量估计更小。...

是free standing，但是基片是硅片，基本不导电。能加下QQ详谈吗？我的826089200
赞一下 回复此楼
愿得一人心……
13楼2013-10-07 10:10:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石之缘

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 也许、明天 at 2013-10-07 10:30:55
楼主的考虑是非常有必要的，楼主用的是CNT负载MnO2，出发点肯定是要利用CNT良好的导电性去解决MnO2导电性不佳的特点，从而最大程度发挥MnO2的电化学性能，其实构建这种二元体系最终的结果一般都是c>a+b的，也就是 ...

求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?-4 http://\"求助有关CNT/MnO2超级电容计算电容量时对于CNT那一部分CV的处理，算不算在总电容内?-5\"
赞一下 回复此楼
愿得一人心……
14楼2013-10-07 10:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石之缘

银虫 (小有名气)
引用回帖:
9楼: Originally posted by xmdxx1182 at 2013-10-07 10:58:18
不规则的CNT应该是由于缺陷或者功能团造成的部分赝电容。...

我是在CNT表面还沉积了一层Pt

[ 发自小木虫客户端 ]
赞一下 回复此楼
愿得一人心……
15楼2013-10-07 10:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaohexu

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
从CV来看，肯定是不能减去的，CNT的CV都快接近MnO2/CNT的一半了；
即使CNT全部coating上，也不可能掩盖CNT在这个体系上的双电层电容的影响。你所说的表面反应或者叫界面反应，那是理想情况；MnO2层怎么可能完全阻止/抑制电解质离子扩散到CNT表面？除非是非常致密的MnO2层，不过这是不可能出现的。
赞一下(1人) 回复此楼
做自己想做的一切！
16楼2013-10-07 12:27:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木石之缘

银虫 (小有名气)
引用回帖:
16楼: Originally posted by chaohexu at 2013-10-07 13:27:22
从CV来看，肯定是不能减去的，CNT的CV都快接近MnO2/CNT的一半了；
即使CNT全部coating上，也不可能掩盖CNT在这个体系上的双电层电容的影响。你所说的表面反应或者叫界面反应，那是理想情况；MnO2层怎么可能完全阻止 ...

那现在应该怎么处理呢？不减去的话怎么办呢？

[ 发自小木虫客户端 ]
赞一下 回复此楼
愿得一人心……
17楼2013-10-07 12:50:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

也许、明天

铁杆木虫 (正式写手)
引用回帖:
11楼: Originally posted by 木石之缘 at 2013-10-07 10:06:24
这是我的CV对比图，coating和没有coating的http://
这张是我的SEM，你可以看一下，基本是perfect coatinghttp://...

从你的cv曲线的电流来看，确实可以估计到不管是你的ＣＮＴ还是ＭｎＯ２的质量都很小，所以这里面你最能估测出来你的ＭｎＯ２质量，然后去计算的是混合的比电容。但是其实我觉得如果质量非常小，那本身其实计算就误差很大了，如果负载量为＜１ｍｇ，那本身的误差就足以覆盖你的ＣＮＴ所带来的电容值了，如果楼主确实不好估计ＣＮＴ的质量，那也可以不去排除了，我觉得。
赞一下 回复此楼
18楼2013-10-07 14:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaohexu

金虫 (正式写手)
引用回帖:
17楼: Originally posted by 木石之缘 at 2013-10-07 12:50:21
那现在应该怎么处理呢？不减去的话怎么办呢？
...

应该只能算CNT和MnO2的混合电容，而不是排除CNT，只计算MnO2的质量；要不如18所讲，误差太大
赞一下 回复此楼
做自己想做的一切！
19楼2013-10-07 15:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaohexu

金虫 (正式写手)
应该只能算CNT和MnO2总重，计算混合电容大小，要不误差太大
赞一下 回复此楼
做自己想做的一切！
20楼2013-10-07 15:02:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 木石之缘 的主题更新
272/3返回列表上一页123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
