小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » HRTEM图中的是碳纳米管的端头还是碳纳米球？
111/1返回列表
查看: 2542  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tianbing008

铁杆木虫 (著名写手)

[交流] HRTEM图中的是碳纳米管的端头还是碳纳米球？

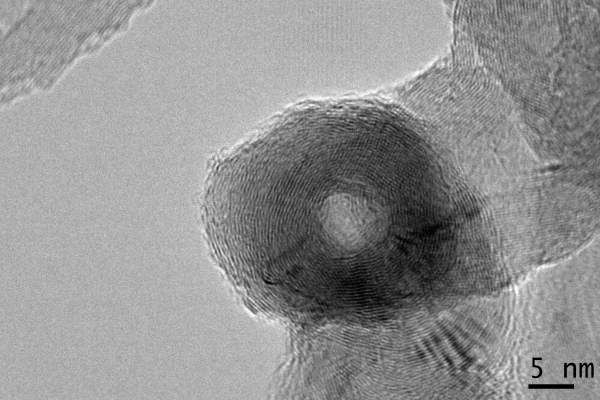

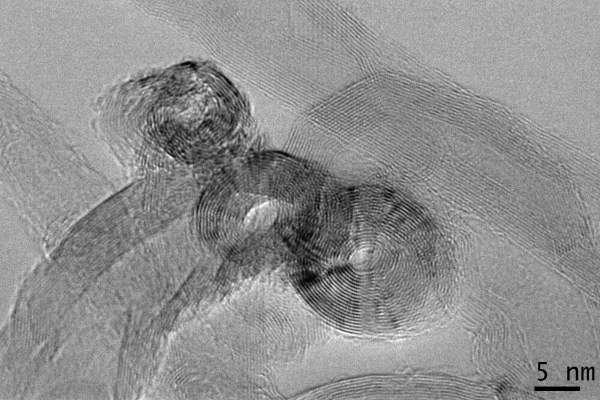

做了碳纳米管的高分辨透射，发现图中的东西，之前看到一篇博士论文里面说是碳纳米球，但我个人认为是碳纳米管没有完全闭合的端头，可昨天又看到一篇博士论文里面认为是碳洋葱（carbon onion)，我就开始怀疑自己了。因为这种圆形的东西大都是在一根碳管的顶部发现的，如果是单一的到可能是碳纳米球，另外如果是碳洋葱、碳纳米球的话，是不是应该是实心的，但图中的基本上是中空结构。初接触这东西，希望大虫们指点。
HRTEM图中的是碳纳米管的端头还是碳纳米球？


HRTEM图中的是碳纳米管的端头还是碳纳米球？-1
回复此楼

» 收录本帖的淘帖专辑推荐

wulishi8在碳材料和其他专业问题的回复

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-10-01 09:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绍敏郡主

木虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
tianbing008: 金币+5 2013-10-01 18:33:30
你说的是对的。因为这种圆形的东西大都是在一根碳管的顶部发现的，所以应该是碳纳米管的一端。如果是单一的可能是碳纳米球，另外如果是碳洋葱、碳纳米球的话，也是空心的，不是实心的。
赞一下 回复此楼
2楼2013-10-01 11:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longingfor

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是碳60球吧 楼主可以查查
赞一下 回复此楼
3楼2013-10-01 11:17:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofollower

专家顾问 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
tianbing008: 金币+2, 谢谢 2013-10-01 18:34:05
肯定是碳纳米管的一端
赞一下 回复此楼
4楼2013-10-01 11:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianbing008

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by 绍敏郡主 at 2013-10-01 11:08:55
你说的是对的。因为这种圆形的东西大都是在一根碳管的顶部发现的，所以应该是碳纳米管的一端。如果是单一的可能是碳纳米球，另外如果是碳洋葱、碳纳米球的话，也是空心的，不是实心的。

那我就放心了。我说的实心指的是HRTEM下从圆心到外都是层状结构，不会像开口的碳管端头中间有一部分空白，是这样的吗？另外，您能不能帮我看下这个帖子里面的，http://muchong.com/bbs/viewthread.php?tid=6355178。关于拉曼光谱的，这个D峰宽化的很厉害，我还没找到合理的解释，已经困扰我一段时间了。
赞一下 回复此楼
5楼2013-10-01 18:32:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
tianbing008: 金币+3, 谢谢， 也再次感谢你在之前一些问题中对我的帮助 2013-10-01 21:58:53
这个只是一端开口，并没有碳球。
赞一下 回复此楼
6楼2013-10-01 18:49:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绍敏郡主

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by tianbing008 at 2013-10-01 18:32:35
那我就放心了。我说的实心指的是HRTEM下从圆心到外都是层状结构，不会像开口的碳管端头中间有一部分空白，是这样的吗？另外，您能不能帮我看下这个帖子里面的，http://muchong.com/bbs/viewthread.php?tid=6355178。 ...

碳球也有很多中间是空心的，跟你的图中效果差不多。拉曼你问问上面的wulishi8吧
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

tianbing008
7楼2013-10-01 20:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianbing008

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
7楼: Originally posted by 绍敏郡主 at 2013-10-01 20:02:41
碳球也有很多中间是空心的，跟你的图中效果差不多。拉曼你问问上面的wulishi8吧...

谢谢啦
回复此楼
8楼2013-10-01 21:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思凡的沙弥

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建议lz买套球棍模型自己多玩一玩，自己装过各种rolling结构后就会明白了~
赞一下 回复此楼
9楼2013-10-02 11:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poling

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，你的想法错了，我也是做了多年碳纳米管的，你列举出的图确实是CNTs一端的头，但是你是否仔细看清人家说的“碳洋葱（carbon onion)”（实际上是富勒烯）所在的位置，一般是在某根管中间的某一边侧，而不是端头，这其实是富勒烯，在制备时很容易生成的！！你再仔细看看早期的文献，science等期刊里面都有详细说明的。
赞一下 回复此楼
10楼2013-10-02 15:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianbing008

铁杆木虫 (著名写手)
引用回帖:
10楼: Originally posted by poling at 2013-10-02 15:20:17
楼主，你的想法错了，我也是做了多年碳纳米管的，你列举出的图确实是CNTs一端的头，但是你是否仔细看清人家说的“碳洋葱（carbon onion)”（实际上是富勒烯）所在的位置，一般是在某根管中间的某一边侧，而不是端头 ...

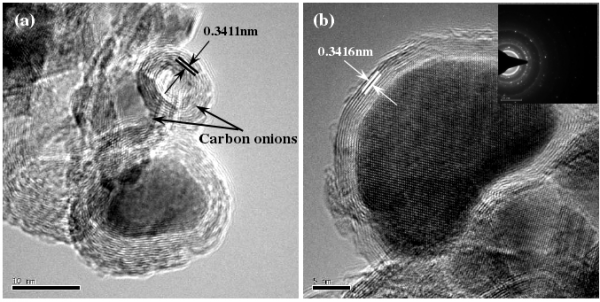

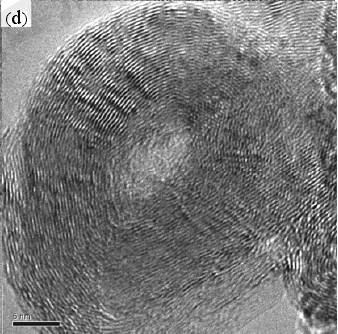

这分别是两篇博士论文里面的图：
[a,b]  李海鹏. 碳纳米管在铝基体上原位合成及其复合材料的组织与性能[D].天津： 天津大学，2008.
[d] 邓春峰. 碳纳米管增强铝基复合材料的制备及组织性能研究[D]. 哈尔滨：哈尔滨工业大学，2007.
图a中作者认为是碳洋葱，b为碳包覆的金属纳米颗粒；d中为碳纳米球。对于b，我没有异议，但a、d的结论难以让我信服。因为d中的右上角有沿轴向的层状结构，而别的部分我们也看不到，我觉得是图片裁剪的问题。对于a,中间那颗可能是，我只能说可能，但是下面应该为碳管端头。

不知道我的看法对不对，我是新手，请前辈指导。
HRTEM图中的是碳纳米管的端头还是碳纳米球？-2


HRTEM图中的是碳纳米管的端头还是碳纳米球？-3
赞一下 回复此楼
11楼2013-10-02 19:28:19
