FLuent压降求法
|

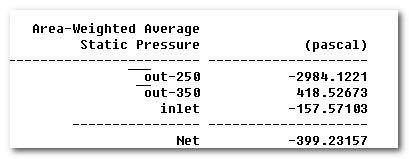

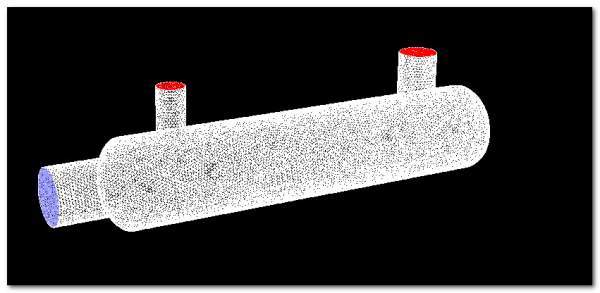

fluent模一个缓冲罐的压降，一个轴向进口，DN500,安装在封头。两个径向出口，分别DN350和DN250，分别安装在筒身上面，靠近进口的为DN250，靠近另外一封头的为DN350。入口压力3.1MPa，提供进口流量和两个出口流量，介质为空气，进出口条件全部设置为速度进出口，空气设置成3.1MPa条件下的密度和黏度，视为不可压缩流体。模拟完结果，在report中取值，采用surface integrals， 在report type 选择 aera weighted average，在field variable选择pressure-static pressure，得到的结果如下：进口为-157.57103Pa，DN250出口为-2984.1221Pa，DN350出口为418.52673Pa，请问这个罐子的压降怎么计算？DN350的静压力怎么会提升了。  [ Last edited by j7380337 on 2013-9-27 at 13:35 ] |
