[求助] Autolab NOVA交流阻抗测试相关疑问。

测试体系是三电极体系 电解质溶液为PBS缓冲溶液 阳极材料是导电高分子 频率范围是100KHZ－0.01HZ 扰动信号是0.005mv.
可是同一个电极同一种电解质同一种测试条件测了三次结果相差很大 Rct第一次大概400欧 第二次5000多欧 第三次50000多欧了。而且总出现高频部分前十几个点是乱点 或者低频最后几个也是乱点 而且也看不出来韦伯阻抗。
所以想请问大家有做这方面测试的给点建议 不知道是哪里出了问题。谢谢了。
Autolab NOVA交流阻抗测试相关疑问。

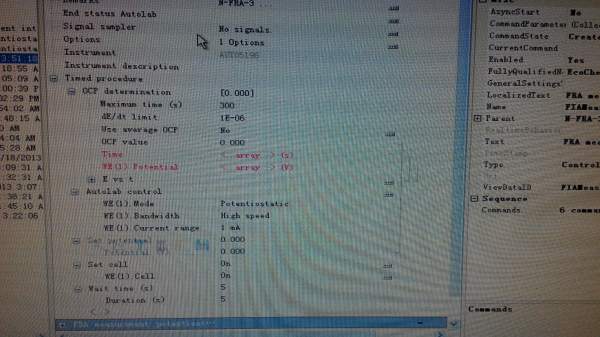

Autolab NOVA交流阻抗测试相关疑问。-1

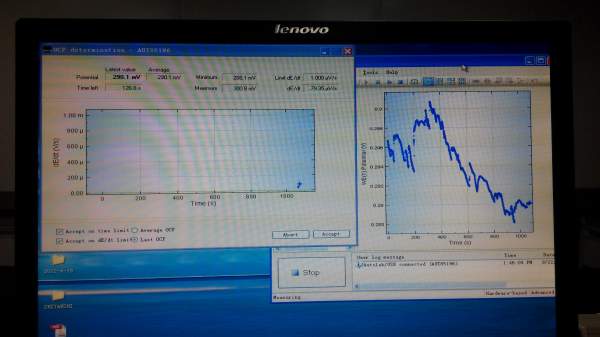

Autolab NOVA交流阻抗测试相关疑问。-2

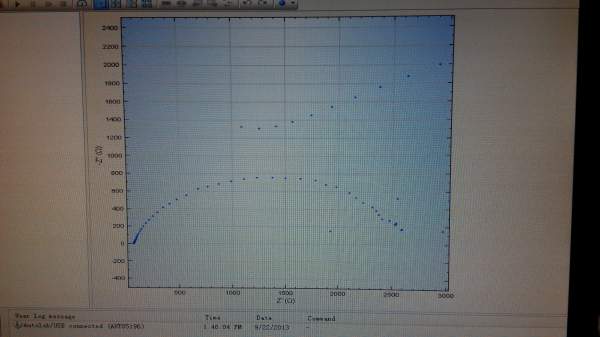

Autolab NOVA交流阻抗测试相关疑问。-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
一生一代一双人。
1楼 2013-09-22 19:40:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苒叶枫

铁杆木虫 (正式写手)
来人啊来人啊。
回复此楼
一生一代一双人。
2楼2013-09-23 09:56:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琼雨褪

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
苒叶枫: 金币+20, ★★★★★最佳答案, 谢谢啦 刚开始接触电化学 还望多指点。 2013-11-23 08:47:30
我也是新手，我刚开始测也有跳点，我的阳极是在FTO导电玻璃上长的金属氧化物，我觉得是封装问题，衬底没长材料的部分如果暴漏了会漏电短路，出现跳点，所以后来我封装都很仔细，即使有一点暴漏的部分我都用树脂封上，测出来的也比较正确了。参数设置应该没问题，开始测可以先把频率范围调小点，比如10KHz-0.1Hz。
赞一下 回复此楼
1234567，,7654321
3楼2013-09-23 15:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苒叶枫

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by 琼雨褪 at 2013-09-23 15:39:04
我也是新手，我刚开始测也有跳点，我的阳极是在FTO导电玻璃上长的金属氧化物，我觉得是封装问题，衬底没长材料的部分如果暴漏了会漏电短路，出现跳点，所以后来我封装都很仔细，即使有一点暴漏的部分我都用树脂封上 ...

我不太明白你说的封装是什么意思 我的就是导电聚合物做阳极 然后放在电解液中连起来就测了 你说得减小频率范围我也试过了 乱点少了 可是同样条件测了几次 结果相差很大 这是什么原因呢  谢谢啦。

[ 发自小木虫客户端 ]
赞一下 回复此楼
一生一代一双人。
4楼2013-09-23 16:15:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琼雨褪

新虫 (初入文坛)
我也不太明白你做的阳极，但是阳极要引出一根导线啊，那么你的样品和导线接触的地方浸到电解质里必然会漏电啊。我们衬底也不能暴露的，所以都要用环氧树脂涂上，保证不与电解质接触。可能我们做的不一样，也不好说吧。
赞一下 回复此楼
1234567，,7654321
5楼2013-09-24 09:40:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苒叶枫

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by 琼雨褪 at 2013-09-24 09:40:44
我也不太明白你做的阳极，但是阳极要引出一根导线啊，那么你的样品和导线接触的地方浸到电解质里必然会漏电啊。我们衬底也不能暴露的，所以都要用环氧树脂涂上，保证不与电解质接触。可能我们做的不一样，也不好说吧 ...

你这样一说也的确是的 我的连接导线部分确实是与电解液接触了一点 你是说用环氧树脂封装这里吗。

[ 发自小木虫客户端 ]
赞一下 回复此楼
一生一代一双人。
6楼2013-09-24 17:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琼雨褪

新虫 (初入文坛)
嗯，把除了样品以外的其他地方都涂上，保护好样品
赞一下 回复此楼
1234567，,7654321
7楼2013-09-25 20:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingflint

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 苒叶枫 at 2013-09-23 09:56:20
来人啊来人啊。

请问测交流阻抗（Nquist）时横坐标范围怎么设置
赞一下 回复此楼
坚持就是胜利
8楼2014-01-10 21:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苒叶枫

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by kingflint at 2014-01-10 21:24:17
请问测交流阻抗（Nquist）时横坐标范围怎么设置...

好像没有让设置坐标轴范围吧　都是设了频率之的自己做出来的图啊。
赞一下 回复此楼
一生一代一双人。
9楼2014-01-11 11:26:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苒叶枫

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by kingflint at 2014-01-10 21:24:17
请问测交流阻抗（Nquist）时横坐标范围怎么设置...

一般频率都是10^5-10^-2啊。autolab可以扫1ＭＨz-1mHz　不过这样很慢很慢。
赞一下 回复此楼
一生一代一双人。
10楼2014-01-11 11:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
