[求助] Workbench坐标系建立!求助高手牛人!

我用workbench建立静态模型,模型中重新设置了坐标系,但是在modle中没有找到设置的坐标系,该怎么解决?直接上图
Workbench坐标系建立!求助高手牛人!


Workbench坐标系建立!求助高手牛人!-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taerzidedie

金虫 (初入文坛)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与! 2013-09-26 11:37:50
第一步:右键点击 insert 输入坐标Workbench坐标系建立!求助高手牛人!-2

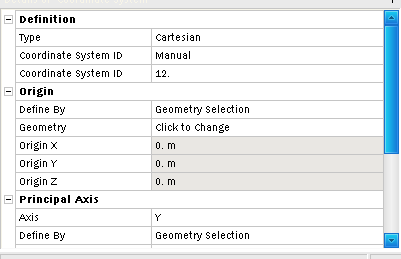

第二步:左键点击加入的坐标,在左下角出现 detail
Workbench坐标系建立!求助高手牛人!-3

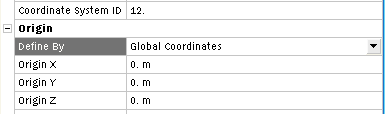

第三步:将origin 中的define by 改为 global coordinate  就可以修改坐标了。
Workbench坐标系建立!求助高手牛人!-4

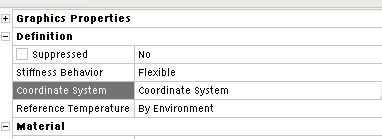

第四步:在点击gemetry 下的part ,在界面左下方的definition 中的 coordinate 输入 coordinate system 。此时坐标创建完成 图形就可现实了
Workbench坐标系建立!求助高手牛人!-5
新的坐标是一个十字 Workbench坐标系建立!求助高手牛人!-6
2楼2013-09-26 10:43:43
