[求助] TEM图解析

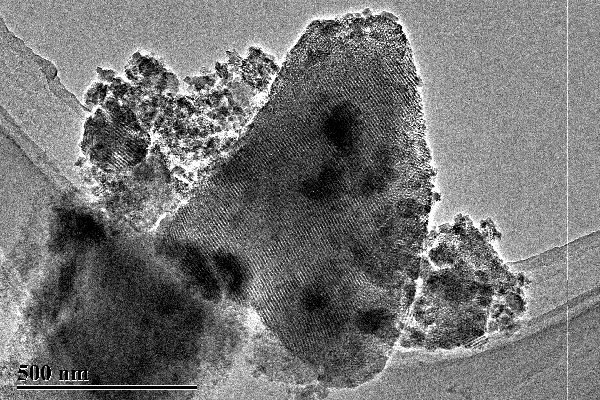

请问各位业内大侠，如图所示，怎样用GATAN软件求样品的d值。怎样确定图中显示哪个晶面，晶面间距和孔径大小有什么关系？
TEM图解析
回复此楼

» 收录本帖的淘帖专辑推荐

TEM专题-测试分析问答

» 猜你喜欢
1楼 2013-09-06 11:23:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xcl0925: 金币+20, ★★★很有帮助, 5 2013-09-06 13:57:03
量取20个晶格，把得到的距离再除以20得到一个晶面间距。把这个距离与样品的PDF卡片对照，从而确定这个距离代表的是哪个晶面。晶体确定，晶面间距一般就确定，除非有应力缺陷等让晶面扭曲。所以晶面间距与孔径大小一般是没有关系的。这里晶面间距确定也可以用电子尺，因为图中有比例尺，量下换算就可以了。
赞一下 回复此楼
仰望星空脚踏实地
2楼2013-09-06 13:26:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xcl0925

木虫 (正式写手)
引用回帖:
2楼: Originally posted by avgon at 2013-09-06 13:26:01
量取20个晶格，把得到的距离再除以20得到一个晶面间距。把这个距离与样品的PDF卡片对照，从而确定这个距离代表的是哪个晶面。晶体确定，晶面间距一般就确定，除非有应力缺陷等让晶面扭曲。所以晶面间距与孔径大小一 ...

可是介孔材料没有PDF卡片怎么办呢。
赞一下 回复此楼
3楼2013-09-06 13:57:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xcl0925

木虫 (正式写手)
引用回帖:
3楼: Originally posted by xcl0925 at 2013-09-06 13:57:44
可是介孔材料没有PDF卡片怎么办呢。...

另外，图中显示的是孔道，也不是晶格条纹呢。
赞一下 回复此楼
4楼2013-09-06 13:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by xcl0925 at 2013-09-06 13:59:31
另外，图中显示的是孔道，也不是晶格条纹呢。...

如果是孔道，说明高分辨的晶格相没有打出来，那么没法通过这样的图片得到晶面间距。
赞一下 回复此楼
仰望星空脚踏实地
5楼2013-09-06 14:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)
如果条纹只是介孔，那么这图至少能让你知道孔径大小。
赞一下 回复此楼
仰望星空脚踏实地
6楼2013-09-06 14:19:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xcl0925

木虫 (正式写手)
引用回帖:
6楼: Originally posted by avgon at 2013-09-06 14:19:05
如果条纹只是介孔，那么这图至少能让你知道孔径大小。

谢谢啦，你的意思是d值只是在高分辨图像中才可以测的，对吧。
赞一下 回复此楼
7楼2013-09-06 15:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by xcl0925 at 2013-09-06 15:59:02
谢谢啦，你的意思是d值只是在高分辨图像中才可以测的，对吧。...

如果测到了可以看到晶格相的高分辨图像，不但可以知道相应的晶面间距，还可以确定下来晶体的生长方向以及配合SAED获得更多的晶体细节。
赞一下 回复此楼
仰望星空脚踏实地
8楼2013-09-06 17:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
