[求助] 新手求救一个机械设计问题，求前辈指导。。。。。。。。。。。。。。。。。。

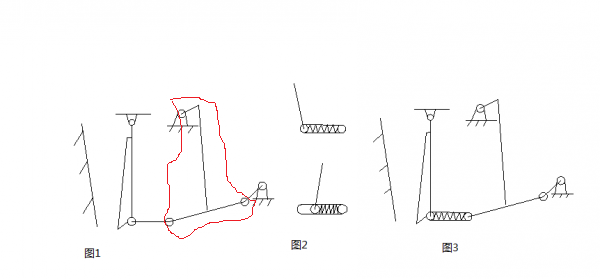

如图是复摆颚式破碎机的机构运动简图，图一的自由度是1，当我对动颚板的转动副进行改进，改成如图2的机构时，也就是在转动的基础上加上弹簧，是动颚板遇到破碎不了的石块时，转动变为滑动；如图三，此时颚式破碎机的自由度是多少？具体怎么计算的？本人本科，才疏学浅，求前辈指导！！！
新手求救一个机械设计问题，求前辈指导。。。。。。。。。。。。。。。。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-30 21:33:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linc

金虫 (正式写手)

超级虫王

【答案】应助回帖

感谢参与，应助指数 +1
不难计算，明天帮你算一下，一般F=1，驱动为1，F=1，鄂破才能实现预定运动

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
2楼2013-08-31 00:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suyujing

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by linc at 2013-08-31 00:04:39
不难计算，明天帮你算一下，一般F=1，驱动为1，F=1，鄂破才能实现预定运动

求你帮帮忙，急啊，写论文要用
赞一下 回复此楼
3楼2013-08-31 12:25:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩羯马1106

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
楼主确定这个机构件图没有问题？红色包围的机构就是这样的吗？
新手求救一个机械设计问题，求前辈指导。。。。。。。。。。。。。。。。。。-1
赞一下 回复此楼
4楼2013-08-31 19:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suyujing

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 摩羯马1106 at 2013-08-31 19:52:04
楼主确定这个机构件图没有问题？红色包围的机构就是这样的吗？


是啊，就是这样
回复此楼
5楼2013-08-31 20:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

soledadHD

金虫 (小有名气)
自由度还是1吧，F=3X5-7X2=1。弹簧没什么影响压缩后还是相当于一个构件。。。
赞一下 回复此楼
6楼2013-09-01 09:23:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
请仔细检查一下是否有误，你的输入杆和T形杆与机架组成了一个固定结构，因此准确来说是不能动的，除非发生变形，这应该不是你想要的吧。
赞一下 回复此楼
7楼2013-09-01 11:30:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SD参谋长

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
《机械原理》教材刚开始就讲这些事，确实动不了  呵呵
赞一下 回复此楼
鲜血洗刷耻辱 钢铁铸就灵魂
8楼2013-09-01 19:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1072151460

木虫 (正式写手)
T型架如果是一个整体的话，F=3n-2p=3*4-2*6=0，个人认为机构不能运动。不知道这样理解对不对。
赞一下(1人) 回复此楼
9楼2013-09-01 19:56:10
