[求助] Fluent如何导出某个截面上每个网格单元的截面面积

Fluent如何导出某个截面上每个网格单元的截面面积

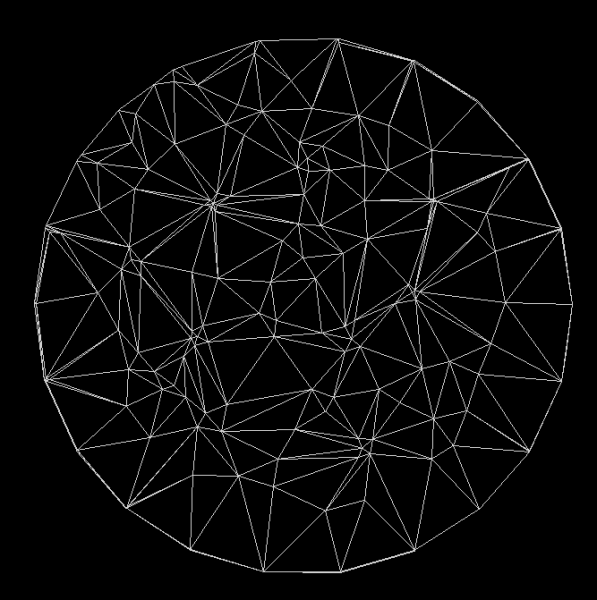

对于图1的模型（半径为50，高为100），建一个垂直于轴线的截面如图2，想导出该截面上每个小网格单元的面积。如图所示，导出截面上每个三角形的面积。试过Export…→Z Surface Area或Z Face Area或Cell Surface Area命令, 然后求取3个命令各自导出的数据和分别为8.7837，87837，80975，均不是截面的面积（3.14*50*50=7854），并且结果差别很大，请教一下各位高手，该如何操作才能得到我想要的结果呢？
