[求助]
fluent超音速计算发散
|
|

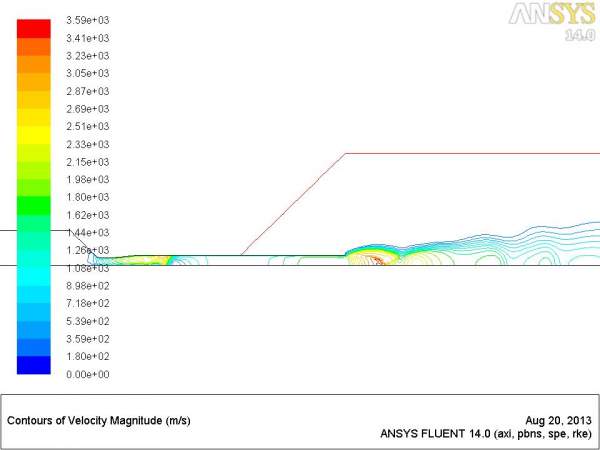

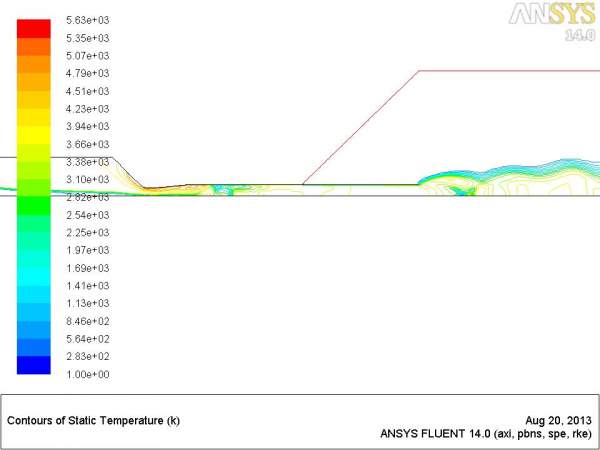

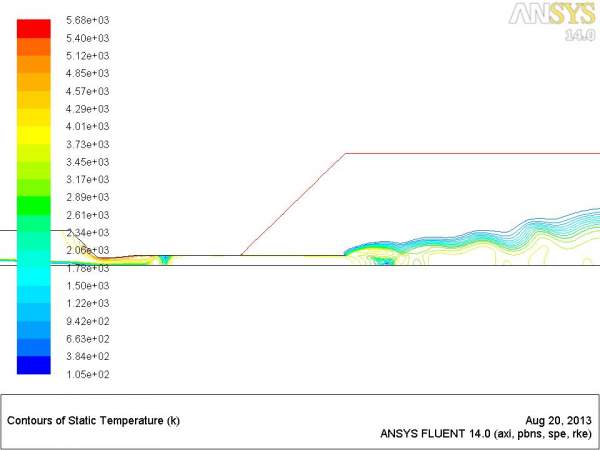

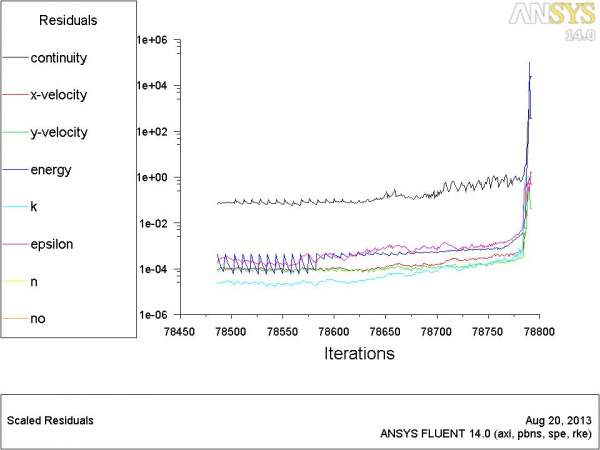

我正在使用fluent计算超音速的温度场，速度场，压强场以及组分场，下面是我的一些设置： 求解器：基于压力的求解器，稳态计算，压力速度耦合：SIMPLE、PISO、Coupled算法均试过，对流项先采用一阶迎风离散格式。 模型有：2D轴对称网格，能量方程、标准K-e湍流方程，标准壁面函数处理，组分输运方程 边界处理：入口-质量流边界，温度300K，压强7atm；壁面边界：温度350K，非滑移边界；出口边界：压强出口，温度300K，压强1atm。 使用压力基的求解器计算时，在某一段时间，静温会下降到0.1K左右，速度急剧增大到10的数量级以上，然后怎么调节亚松弛因子都会发散，请问大神们怎么解决？附件是发散前正常计算的温度场、速度场、残差图以及突然发散处的温度场、速度场、残差图，期待大家的指点啊。  发散前计算正常-温度.jpg  发散前计算正常--速度.jpg  发散前计算正常--残差.jpg  发散处-温度.jpg  发散处-速度.jpg  发散处残差.jpg |
