[求助] 波纹管网格划分不规则

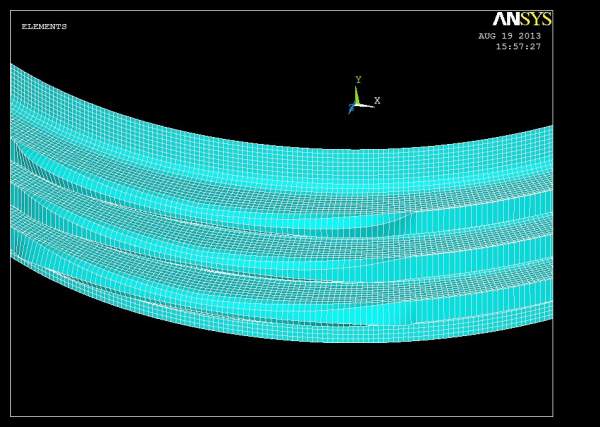

波纹管用shell181单元，建成的模型为三维面模型，划分网格的时候突然发现网格变形严重，见图所示，我用好几种方法画网格都出现这种情况，求大神的解答。

波纹管网格划分不规则


» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 画网格.jpg

2013-08-19 16:04:08, 203.72 K

» 猜你喜欢

我面上完蛋了已经有11人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有8人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有3人回复
明天应该可查了！？已经有5人回复
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》已经有7人回复
没有任何消息-是不是就凉了已经有8人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有3人回复
人气不行了已经有10人回复
能否退出参与的面上项目解除限项已经有24人回复
filecode，4个jtjc了已经有17人回复

» 本主题相关价值贴推荐，对您同样有帮助:

求大神做网格划分，做了个几何模型，网格画不出来，愁死了已经有6人回复
icem划分的实体和流体网格为什么导入的cfx中流体部分不显示？请指点已经有14人回复
用icem画尖锐外形的非结构网格不贴体的问题....求助.. 已经有16人回复
ANSYS不规则曲面划分网格已经有4人回复
ICEM-CFD网格划分中不能减少边上节点的问题已经有7人回复
ICEM 画好网格后导入fluent 内部边界不显示已经有7人回复
新手求助： Gambit 网格划分问题两个不同区域不同网格密度的划分已经有3人回复
fluent为什么用不同的网格分析得出的结果相差那么大已经有3人回复
螺旋桨划分非结构网格，质量非常不理想，求懂的交流指导，谢谢已经有7人回复
翼型网格在fluent中收敛性差或不收敛已经有4人回复
2G内存FLUENT算119W高质量六面体网格都算不了吗已经有10人回复
proCAST钢锭和钢锭模面网格划分交叉点特多，GeoMESH试过不行，请问有什么办法？已经有7人回复
为什么我的模型网格划分不成功？已经有3人回复
为什么相同的网格划分出来mesh volumes个数却不一样已经有3人回复
【求助】关于GAMBIT中质量不好的网格手动修改已经有5人回复

1楼 2013-08-19 16:04:37

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

beautful

金虫 (正式写手)

应助: 5 (幼儿园)
金币: 1110.6
帖子: 380
在线: 45.3小时
虫号: 2593224
注册: 2013-08-12
专业: 机械工程

【答案】应助回帖

★
感谢参与，应助指数 +1
winfredzhong: 金币+1, ★有帮助 2013-08-21 10:34:10

特征线是不是消掉了？

2楼2013-08-19 16:36:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

winfredzhong

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 4540.8
帖子: 78
在线: 95.3小时
虫号: 1491710
注册: 2011-11-14
专业: 机械动力学

引用回帖:

2楼: Originally posted by beautful at 2013-08-19 16:36:02
特征线是不是消掉了？

没有啊，未画网格前有4根母线

3楼2013-08-19 16:40:34

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

beautful

金虫 (正式写手)

应助: 5 (幼儿园)
金币: 1110.6
帖子: 380
在线: 45.3小时
虫号: 2593224
注册: 2013-08-12
专业: 机械工程

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-08-24 21:52:33

网格翘曲处的几何特征线。网格图片看好像被消掉了

4楼2013-08-19 16:42:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

beautful

金虫 (正式写手)

应助: 5 (幼儿园)
金币: 1110.6
帖子: 380
在线: 45.3小时
虫号: 2593224
注册: 2013-08-12
专业: 机械工程

【答案】应助回帖

http://pan.baidu.com/share/link? ... p;amp;uk=2719179154

5楼2013-08-19 16:45:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

winfredzhong

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 4540.8
帖子: 78
在线: 95.3小时
虫号: 1491710
注册: 2011-11-14
专业: 机械动力学

引用回帖:

4楼: Originally posted by beautful at 2013-08-19 16:42:44
网格翘曲处的几何特征线。网格图片看好像被消掉了

是的，那怎么办呢？

6楼2013-08-19 16:51:07

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

winfredzhong

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 4540.8
帖子: 78
在线: 95.3小时
虫号: 1491710
注册: 2011-11-14
专业: 机械动力学

引用回帖:

4楼: Originally posted by beautful at 2013-08-19 16:42:44
网格翘曲处的几何特征线。网格图片看好像被消掉了

我用的是四边形映射网格划分，按道理的话四边形不能够在波峰波谷处发生弯曲，所以会发生这种翘曲变形，那我应该怎么划分网格呢？

7楼2013-08-19 16:55:16

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

beautful

金虫 (正式写手)

应助: 5 (幼儿园)
金币: 1110.6
帖子: 380
在线: 45.3小时
虫号: 2593224
注册: 2013-08-12
专业: 机械工程

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-24 21:52:41

ansys我不熟，用hypermesh，ansa等前处理软件试试。正常来说，特征线处会布置单元节点。如果没有特征性，网格会按照尺寸要求自动生成网格，导致翘曲等问题

8楼2013-08-19 16:59:04
