[求助] 怎样画倒角的网格!求助,谢谢

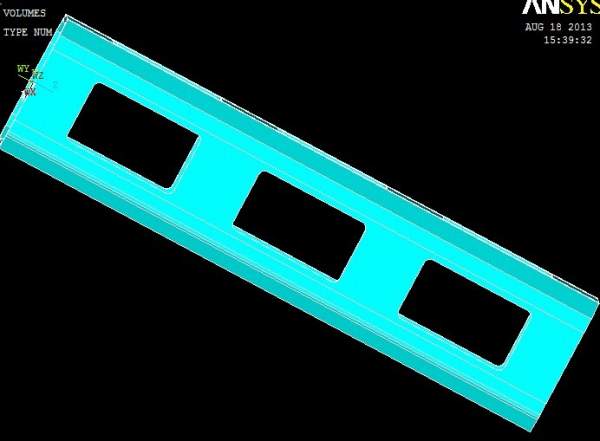

大家好 ,想问下大家我的焊缝开在筒体四个棱上,当中的矩形孔中图纸上都有圆角,尺寸不大,我能不能去掉,材料为45mm厚的 不锈钢  ,主要控制其变形及应力,还有如果带圆角圆角,怎样划分比较好,我不会helpmesh,有高手指点一下吗,谢谢!!
怎样画倒角的网格!求助,谢谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

fluent 等离子弧焊接小孔追踪
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liushugao

新虫 (小有名气)

顶啊,尝试将孔单独割出来后,用sweep,但是厚度方向必须与两边一样才行,为什么不能减少厚度方向网格

[ 发自手机版 http://muchong.com/3g ]
fluent 等离子弧焊接小孔追踪
2楼2013-08-19 13:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beautful

金虫 (正式写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-08-24 21:49:16
3楼2013-08-19 15:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大湿胸

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-08-24 21:49:21
圆角可以去掉,如果不去掉,可以先将面划分(四边形),再自由。其实自由网格也可算的,网格细化下一样的,不一定非得是六面体网格。不要一味追求六面体。
说三条支持你活下去的理由,我胡三六条,六条被人杠了!
4楼2013-08-19 21:45:36
