[交流] 大家能帮我看一下这个是魏氏组织还是贝氏体吗？ 已有9人参与

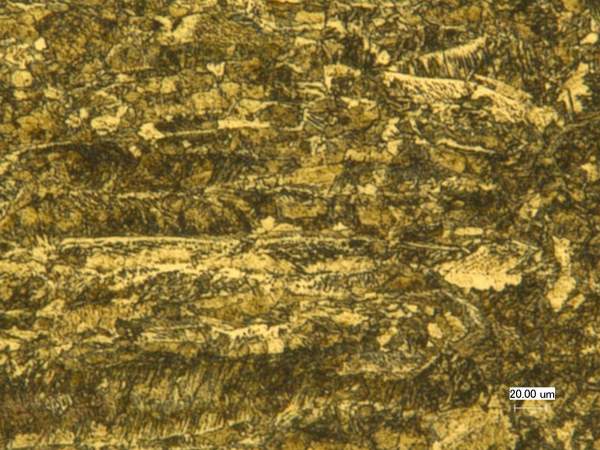

母材是Q235， 含碳量0.20%，激光焊接，横向条纹是凝固方向，纵向针状的组织是魏氏组织呢还是贝氏体呢？求高手解答。
大家能帮我看一下这个是魏氏组织还是贝氏体吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-18 14:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

卓越1987

新虫 (初入文坛)

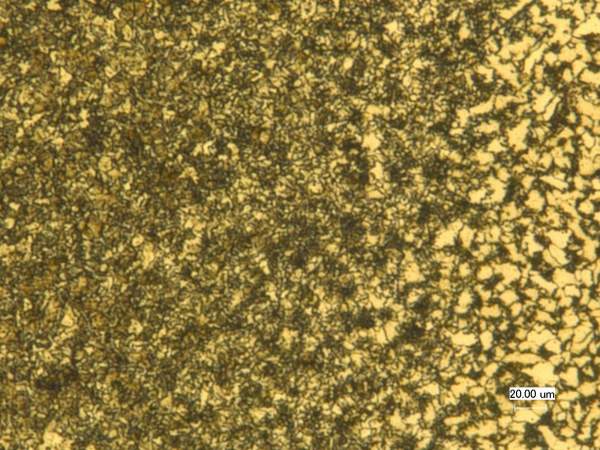

还有热影响区的金相也想请教大家一下，图片右侧亮黄色是母材，为铁素体和珠光体。母材左侧是不完全退火区，这样的组织是什么组织呢。为什么呈团絮状分布？
大家能帮我看一下这个是魏氏组织还是贝氏体吗？-1
赞一下(1人) 回复此楼
2楼2013-08-18 14:48:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by 卓越1987 at 2013-08-20 00:55:18
你好，非常感谢你的回答。我还想问你两个问题。
上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差 ...

第一个，水冷，低的含碳量，会出现全部板条马氏体，亚共析钢过冷A在高温时有一部分将转变为F，在中温转变区会有少量贝氏体（上B）产生。估计是水冷速度不大，应力不大，马氏体浮凹不明显，在光镜下，呈大片灰色。较白的大块是F。
第二个，我认为是上B，呈羽毛状。
个人见解，仅供参考。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
15楼2013-08-20 11:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jdxq

木虫 (著名写手)

文坛精英
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
个人认为应该是贝氏体组织，建议做做扫描电镜分析。
赞一下 回复此楼
不够幸运是因为不够努力！
3楼2013-08-18 18:19:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by jdxq at 2013-08-18 18:19:13
个人认为应该是贝氏体组织，建议做做扫描电镜分析。

多谢回答，我查了很多金相图，说是贝氏体的居多。
赞一下 回复此楼
4楼2013-08-18 19:38:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

r123ed

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
提个醒，注意标尺，魏氏组织多大，贝氏体多大，再判断。
赞一下 回复此楼
shape memory
5楼2013-08-18 21:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

30度的仰望

金虫 (著名写手)
应该是贝氏体吧
回复此楼
天行健，君子以自强不息；地势坤，君子以厚德载物。
6楼2013-08-18 22:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一张，我认为是铁素体魏氏组织，激光焊接容易引起过热，没注意到其他的铁素体也非常大块？
第二张，左侧应该也是铁素体加珠光体，只不过退火后，晶粒细化，晶界多受腐蚀后，光镜下一片黑。
欢迎交流:zzulxx@163.com

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2013-08-18 23:12:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

董衍林

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
啥腐蚀液啊？？我看第一张也像魏世体！
赞一下 回复此楼
8楼2013-08-19 21:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 董衍林 at 2013-08-19 21:59:43
啥腐蚀液啊？？我看第一张也像魏世体！

用的是4%硝酸酒精。
赞一下 回复此楼
9楼2013-08-20 00:39:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by shulxx at 2013-08-18 23:12:40
第一张，我认为是铁素体魏氏组织，激光焊接容易引起过热，没注意到其他的铁素体也非常大块？
第二张，左侧应该也是铁素体加珠光体，只不过退火后，晶粒细化，晶界多受腐蚀后，光镜下一片黑。
欢迎交流:zzulxx163. ...

你好，非常感谢你的回答。我还想问你两个问题。

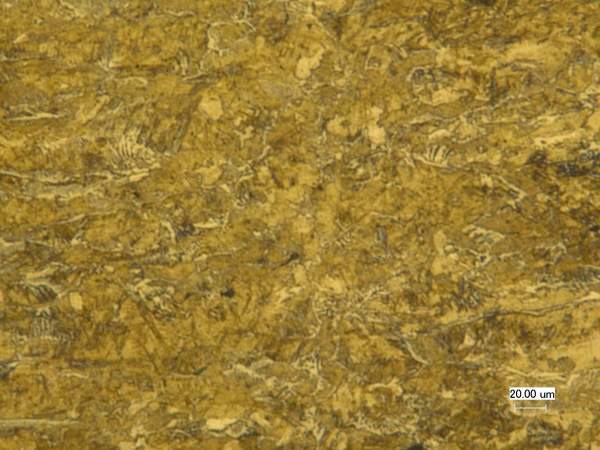

上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差别？这幅图颜色比上面第一幅图颜色要浅（两幅图曝光度都是一样）是不是因为组织不同。
第二：这副图中的针状组织是贝氏体吗？
大家能帮我看一下这个是魏氏组织还是贝氏体吗？-2
赞一下 回复此楼
10楼2013-08-20 00:55:18
