应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 大家能帮我看一下这个是魏氏组织还是贝氏体吗？
232/3返回列表上一页123下一页
查看: 2905  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

卓越1987

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by r123ed at 2013-08-18 21:17:02
提个醒，注意标尺，魏氏组织多大，贝氏体多大，再判断。

你好，非常感谢你的回答。我还想问你两个问题。

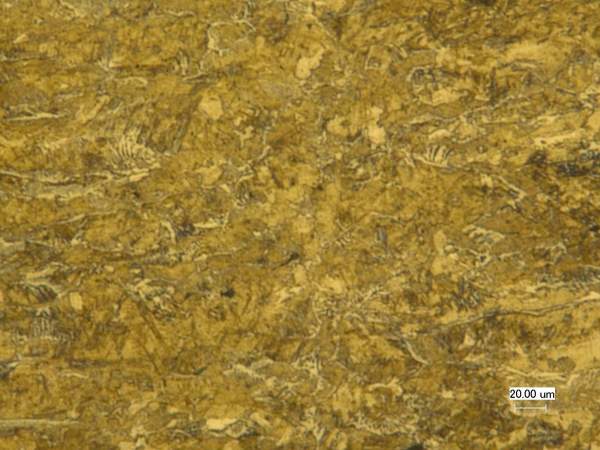

上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差别？这幅图颜色比上面第一幅图颜色要浅（两幅图曝光度都是一样）是不是因为组织不同。
第二：这副图中的针状组织是贝氏体吗？
大家能帮我看一下这个是魏氏组织还是贝氏体吗？
赞一下 回复此楼
11楼2013-08-20 00:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 30度的仰望 at 2013-08-18 22:55:20
应该是贝氏体吧

你好，非常感谢你的回答。我还想问你两个问题。
上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差别？这幅图颜色比上面第一幅图颜色要浅（两幅图曝光度都是一样）是不是因为组织不同。
第二：这副图中的针状组织是贝氏体吗？
大家能帮我看一下这个是魏氏组织还是贝氏体吗？-1
赞一下 回复此楼
12楼2013-08-20 00:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 董衍林 at 2013-08-19 21:59:43
啥腐蚀液啊？？我看第一张也像魏世体！

你好，非常感谢你的回答。我还想问你两个问题。
上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差别？这幅图颜色比上面第一幅图颜色要浅（两幅图曝光度都是一样）是不是因为组织不同。
第二：这副图中的针状组织是贝氏体吗？
大家能帮我看一下这个是魏氏组织还是贝氏体吗？-2
赞一下 回复此楼
13楼2013-08-20 01:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kklogo_2

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1. 羽毛状的应是上贝
2. 仍然是F+P混合组织，只是焊接速度快，F,P组织更细小不易辨识。
赞一下 回复此楼
14楼2013-08-20 10:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shulxx

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by 卓越1987 at 2013-08-20 00:55:18
你好，非常感谢你的回答。我还想问你两个问题。
上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差 ...

第一个，水冷，低的含碳量，会出现全部板条马氏体，亚共析钢过冷A在高温时有一部分将转变为F，在中温转变区会有少量贝氏体（上B）产生。估计是水冷速度不大，应力不大，马氏体浮凹不明显，在光镜下，呈大片灰色。较白的大块是F。
第二个，我认为是上B，呈羽毛状。
个人见解，仅供参考。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
15楼2013-08-20 11:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
14楼: Originally posted by kklogo_2 at 2013-08-20 10:49:37
1. 羽毛状的应是上贝
2. 仍然是F+P混合组织，只是焊接速度快，F,P组织更细小不易辨识。

十分感谢你的回答！
赞一下 回复此楼
16楼2013-08-20 11:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by shulxx at 2013-08-20 11:57:01
第一个，水冷，低的含碳量，会出现全部板条马氏体，亚共析钢过冷A在高温时有一部分将转变为F，在中温转变区会有少量贝氏体（上B）产生。估计是水冷速度不大，应力不大，马氏体浮凹不明显，在光镜下，呈大片灰色。较 ...

分析的很严谨，很详细。十分感谢你的回答！
赞一下 回复此楼
17楼2013-08-20 12:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ckcc1987

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉是魏氏体组织，这个该从大小判断，说是贝氏体，明显太大了~~要确定的话，还是上SEM吧~
赞一下 回复此楼
18楼2013-08-21 10:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhgyj

木虫 (小有名气)

pp
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by 卓越1987 at 2013-08-20 00:55:18
你好，非常感谢你的回答。我还想问你两个问题。
上面的照片是激光焊后空冷的焊缝显微组织。我用同样的参数使用随焊水冷的方法得到的焊缝组织和这个不大一样。见下图。请教一下：
第一：为什么两幅图整体颜色有差 ...

从这张照片上看，很像魏氏体组织
因为看标尺 非常粗大
而且形貌上看非常像魏氏体
仅供参考
赞一下 回复此楼
19楼2013-08-21 12:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by ckcc1987 at 2013-08-21 10:46:01
感觉是魏氏体组织，这个该从大小判断，说是贝氏体，明显太大了~~要确定的话，还是上SEM吧~

好的，十分感谢你的回答！
赞一下 回复此楼
20楼2013-08-23 20:47:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 卓越1987 的主题更新
232/3返回列表上一页123下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
