[求助] 请教Catia中样条线使用问题

请教一个Catia中样条线工具画曲线时遇到的小问题
通过定义六个点坐标再通过样条线画出一条曲线

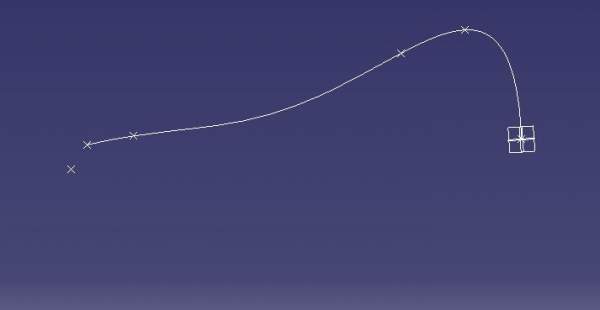

下图是选中五个点时通过样条线工具画出的曲线
请教Catia中样条线使用问题

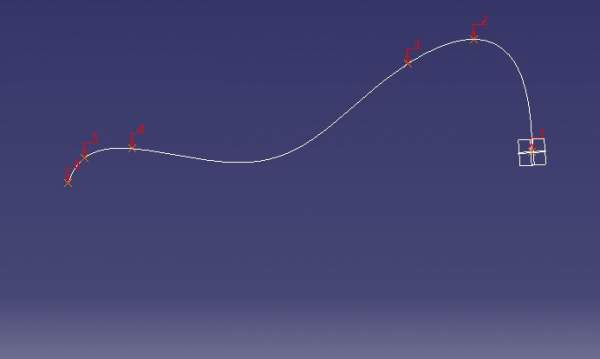

而选中六个点后出现下面情况
请教Catia中样条线使用问题-1
中间一段曲线的曲率发生了变化,却又改不了
请教下大家,如何在选中六个点的状况下
使中间那段曲线的曲率如第一张图中的样子?
还是我在某个细节上操作失误了?
谢谢
回复此楼
困是最好的床,饿是最好的菜,寂寞是最好的姑娘。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

中南大学小谭

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
茉莉新西兰: 金币+2, 鼓励新虫交流应助 2013-08-15 20:01:12
guora: 金币+2, ★★★很有帮助 2013-08-20 08:24:48
可以利用第六个点先作一条直线 然后利用 连接曲线功能把前五个点做的线和第六个点单独作的线连接即可 最后隐藏掉利用第六个点单独作的线
2楼2013-08-15 16:50:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
guora: 金币+2, ★★★很有帮助 2013-08-20 08:24:37
样条曲线根据你的控制顶点的位置自动拟合的,你可以增加控制顶点,在中间空白区域多加控制顶点,或者分开画两条,再合并一下
3楼2013-08-16 07:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lv123520

银虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
guora: 金币+2, ★★★很有帮助 2013-08-20 08:24:56
我个人认为如果你没定义错点的坐标,根据曲线的定义方法,曲线可能就长这个样子。因为你多加了一个点曲线整体是会变的。
4楼2013-08-17 12:27:02
