[求助] 电化学阻抗的问题----重金求助

锂离子电池富锂固溶体材料，测交流阻抗：测试条件，700 KHz -10 Hz，循环三次后充电到4.0 V测的。
因为压根没接触过这方面的知识，因此求高人指点如何解析，主要想得到Ru，Rct等数据。

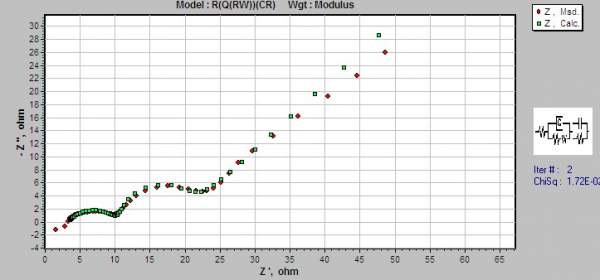

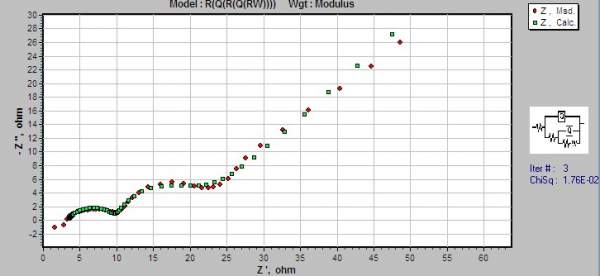

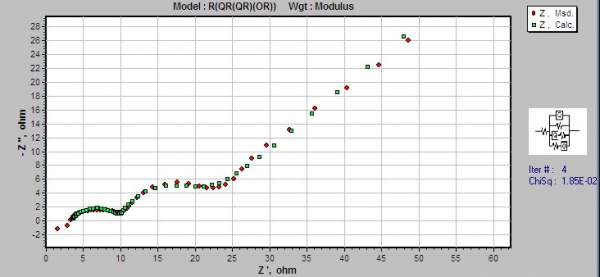

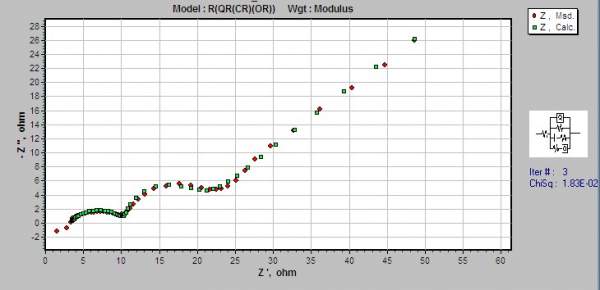

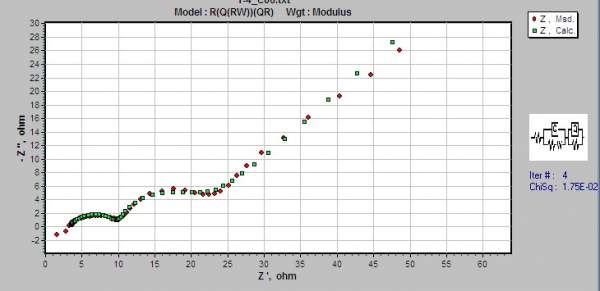

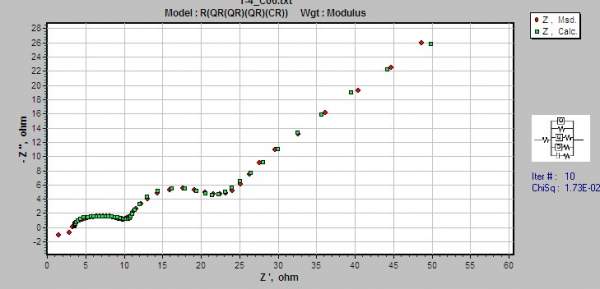

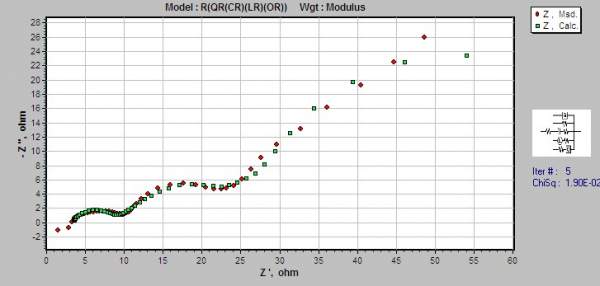

我用ZSimpWin进行了拟合，但压根不知道怎么回事，附件上传了拟合结果，望高人指点！！！
电化学阻抗的问题----重金求助


电化学阻抗的问题----重金求助-1


电化学阻抗的问题----重金求助-2


电化学阻抗的问题----重金求助-3


电化学阻抗的问题----重金求助-4


电化学阻抗的问题----重金求助-5


电化学阻抗的问题----重金求助-6


电化学阻抗的问题----重金求助-7


电化学阻抗的问题----重金求助-8


电化学阻抗的问题----重金求助-9


电化学阻抗的问题----重金求助-10


电化学阻抗的问题----重金求助-11


电化学阻抗的问题----重金求助-12



[ 来自小组 锂电池世界 ]
回复此楼

» 收录本帖的淘帖专辑推荐

纳米能源与计算模拟 锂电技术共享

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-13 16:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sanmiwyq

金虫 (小有名气)
引用回帖:
3楼: Originally posted by w_wwb at 2013-08-13 18:51:54
首先可以肯定的是，你做的不错！阻抗值都还可以！
如果不知道Ru，Rct值的意义的话，建议你先简单了解一下。
需要的书籍就是贾铮《电化学测量方法》或者刘永辉《电化学测试技术》
Ru为溶液阻抗，就是最低频端的数 ...

终于有人回答了，呵呵，谢谢！那几个数据的物理意义我大概是了解的。我不明白的是：我做了这么多个不同等效电路的拟合，貌似结果都差不多，那用哪一种等效电路来拟合好呢？然后就是拟合完了以后怎么取数据？例如用R(QR)(QR)(CR)这个等效电路拟合，结果如图，那么每一个数据所代表的的是什么呢？然后每个等效电路都有不同的数据，我如何取数据？谢谢！
电化学阻抗的问题----重金求助-13
赞一下(1人) 回复此楼
4楼2013-08-13 20:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sanmiwyq

金虫 (小有名气)
自己顶起，希望高手来指点啊！！！
赞一下 回复此楼
2楼2013-08-13 17:06:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w_wwb

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
sanmiwyq: 金币+5, 谢谢帮助！！ 2013-08-14 07:36:18
首先可以肯定的是，你做的不错！阻抗值都还可以！
如果不知道Ru，Rct值的意义的话，建议你先简单了解一下。
需要的书籍就是贾铮《电化学测量方法》或者刘永辉《电化学测试技术》
Ru为溶液阻抗，就是最低频端的数值。Rct为电荷转移阻抗。
希望有所帮助！
赞一下 回复此楼
锂电正极材料研究，科研思路为“设身处地为每一个小分子考虑”
3楼2013-08-13 18:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sanmiwyq: 金币+8, 谢谢帮助！ 2013-08-14 07:36:41
一般ChiSq的值小于10（-4）次方，那么误差就非常小了，这时当前的数值（End)就可以用了。正如你自己所说，做了这么多个不同等效电路的拟合，貌似结果都差不多，这是很正常的。（你的实际值不错，拟合值误差有点大）每一个等效电路反映的是不同的电化学体系。往往不同的等效电路能够拟合的误差都接近。所以选取等效电路还得考虑你的电化学体系，才能真实的反映出其电化学过程。R代表阻抗，CPE代表常相位角，C代表电容，n与CPE对应。建议你的等效电路增加Warburg等效元件，亦可分步拟合，减小拟合误差。
赞一下 回复此楼
5楼2013-08-13 23:17:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蒯龙

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by w_wwb at 2013-08-13 18:51:54
首先可以肯定的是，你做的不错！阻抗值都还可以！
如果不知道Ru，Rct值的意义的话，建议你先简单了解一下。
需要的书籍就是贾铮《电化学测量方法》或者刘永辉《电化学测试技术》
Ru为溶液阻抗，就是最低频端的数 ...

溶液阻抗对应的应该是频率为无穷大时的电阻吧，即高频端的数值？
多多交流，不当的地方欢迎拍砖呐~
赞一下 回复此楼
6楼2013-08-14 10:03:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

businiao54

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
sanmiwyq: 金币+2, 谢谢回复 2013-08-14 10:54:59
你应该查文献看别人同样体系是选择什么样的模型，锂电材料方面的阻抗分析文献还是不少的。
赞一下 回复此楼
7楼2013-08-14 10:38:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liusong0_0

木虫 (正式写手)
阻抗谱中两个弧一条直线对应电荷转移阻抗，SEI膜阻抗，离子扩散阻抗。
拟合的话主要看各圆弧半径，看看各部分阻抗大小。不拟合也可以的。
700-10这个范围有些窄，很多细节都没了。
赞一下 回复此楼
？
8楼2013-08-14 14:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin_nuaa

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
sanmiwyq: 金币+3, 谢谢回复！ 2013-08-14 15:32:37
引用回帖:
4楼: Originally posted by sanmiwyq at 2013-08-13 20:07:34
终于有人回答了，呵呵，谢谢！那几个数据的物理意义我大概是了解的。我不明白的是：我做了这么多个不同等效电路的拟合，貌似结果都差不多，那用哪一种等效电路来拟合好呢？然后就是拟合完了以后怎么取数据？例如用 ...

根据你说的这么多等效电路都可以拟合得很好，但是据曹楚南所编的书籍来说，一般依从如下原则：选取的电路尽量要最简化的；每个电路元件最好是要有物理意义的。所以您应该知道如何取舍了吧。
赞一下 回复此楼
只有互助我们才能双赢。
9楼2013-08-14 15:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sanmiwyq

金虫 (小有名气)
引用回帖:
8楼: Originally posted by liusong0_0 at 2013-08-14 14:54:02
阻抗谱中两个弧一条直线对应电荷转移阻抗，SEI膜阻抗，离子扩散阻抗。
拟合的话主要看各圆弧半径，看看各部分阻抗大小。不拟合也可以的。
700-10这个范围有些窄，很多细节都没了。

谢谢回复，学习了！
回复此楼
10楼2013-08-14 15:31:59
