[求助] ANSYS路径的问题

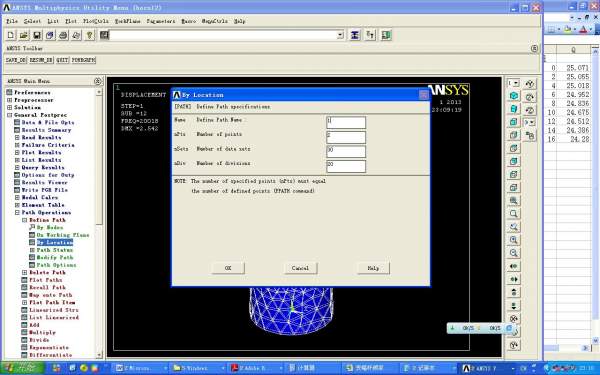

用ANSYS路径分析振动模态沿轴向的振动位移情况,如图1定义了路径,图2为显示了振动位移与轴向尺寸位置的关系。想请问大家,图2中,振动位移(纵坐标)为零时,对应的轴向尺寸(横坐标)是多少,如何读取和得到,请大家帮忙,谢谢!
ANSYS路径的问题


ANSYS路径的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ujnding

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
tianyi816: 金币+10, ★★★很有帮助, 谢谢 2013-08-09 09:44:28
如果只看纵向振动的话,那横向的其他两个方向的约束应该为0。再说模态的相对位移是个比值,不是如是振动的值。
天行健君子当自强不息,地势坤君子以厚德载物
2楼2013-08-08 21:29:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guet李宏辉

银虫 (小有名气)

表示也在学ansys振动分析,但是还是菜鸟,对这个问题也不懂,但表示得冒泡,以后求带
一个人,站得越高,也会越孤独
3楼2013-08-08 21:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyi816

银虫 (正式写手)

引用回帖:
2楼: Originally posted by ujnding at 2013-08-08 21:29:09
如果只看纵向振动的话,那横向的其他两个方向的约束应该为0。再说模态的相对位移是个比值,不是如是振动的值。

您好!请问具体应该怎样求解纵向振动的位移值,能不能具体说明下,要把模型给您吗?谢谢!
4楼2013-08-09 10:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ujnding

金虫 (小有名气)

引用回帖:
4楼: Originally posted by tianyi816 at 2013-08-09 10:34:16
您好!请问具体应该怎样求解纵向振动的位移值,能不能具体说明下,要把模型给您吗?谢谢!...

你具体描述一下你的问题,包括模型、约束,以及你要提取的数据。你可以看看ANSYS10.0机械设计高级应用实例这本书,比较适合初学者。
