[求助] fluent模拟对称问题

本人有以下问题困惑，希望高手解答！谢谢！
对称问题是要画出整个模型，还是画一半即可？
对于二维模型，可将其中一条边设为轴对称，是不是要保证模型在第一象限，以x为对称轴？

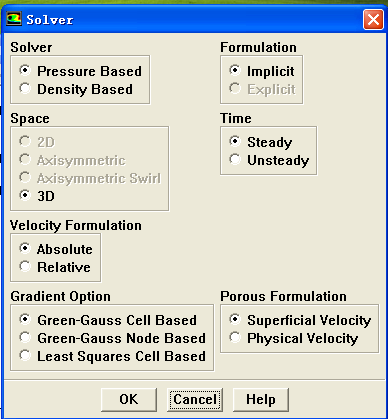

三维模型为何不能选对称呢？如图中space项所示？
fluent模拟对称问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
路在前方
1楼 2013-08-06 09:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)
英雄， 请区分symmetric和axisymmetric
赞一下 回复此楼
2楼2013-08-06 12:02:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taqdtj

木虫 (小有名气)
引用回帖:
2楼: Originally posted by gyctju at 2013-08-06 12:02:30
英雄， 请区分symmetric和axisymmetric

请问哪里可以设置symmetric吗？3d
赞一下 回复此楼
路在前方
3楼2013-08-06 12:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-06 22:45:13
对称问题画出一半就可以了。

二维问题，在边界条件里设置相应的对称条件，不用是x轴

三维问题的对称是在边界条件里边设置的。

楼主一定要弄清楚轴对称的三维问题可以简化为二维，部分对称问题可以化为面对称，这两个都要有相关的边界条件设置

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
4楼2013-08-06 13:49:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taqdtj

木虫 (小有名气)
引用回帖:
4楼: Originally posted by youy624 at 2013-08-06 13:49:50
对称问题画出一半就可以了。
二维问题，在边界条件里设置相应的对称条件，不用是x轴
三维问题的对称是在边界条件里边设置的。
楼主一定要弄清楚轴对称的三维问题可以简化为二维，部分对称问题可以化为面对称，这两个 ...

二维问题应该在图中所示space下选择axisymmetric吧！三维问题只能在边界条件里面设置对称面了！
赞一下 回复此楼
路在前方
5楼2013-08-06 16:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbn045

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-07 00:28:56
taqdtj: 金币+2, ★★★很有帮助 2013-08-07 08:20:15
2维模型 如果选axisymmetric 对称轴必须是x轴 而且几何体在第一象限 边界条件对称轴设为“axis”
赞一下(1人) 回复此楼
6楼2013-08-06 23:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
★ ★ ★
感谢参与，应助指数 +1
taqdtj: 金币+2, ★有帮助 2013-08-07 13:01:31
xiegangmai: 金币+1, 谢谢参与！ 2013-08-07 23:54:22
本帖内容被屏蔽
7楼2013-08-07 10:15:26
