[求助] 图纸上两个符号的含义

如图所示，这两个符号分别代表什么意思
图纸上两个符号的含义


图纸上两个符号的含义-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-05 14:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyf2578

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
介子纳须弥: 金币+2 2013-08-05 17:28:31

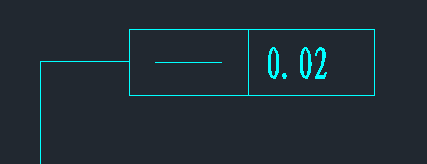

前一个是直线度
后一个标准不是很清楚
赞一下 回复此楼
yyf
2楼2013-08-05 15:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
介子纳须弥: 金币+3 2013-08-05 17:28:41

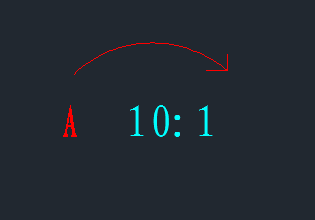

第二个应该是一个局部视图旋转放大10倍吧
赞一下(1人) 回复此楼
3楼2013-08-05 16:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715211229

木虫 (正式写手)
后面那个是表示视图旋转放置了
赞一下 回复此楼
我是蜗牛
4楼2013-08-05 20:01:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳光小镇

铜虫 (小有名气)
试图旋转放置的话，那个弯曲的箭头不是应该在A的上面吗
赞一下 回复此楼
5楼2013-08-06 11:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linc

金虫 (正式写手)

超级虫王
第一个符号是直线度的符号，参考一下《互换性与技术测量》；第二个符号还真没见过，看过这么多张图纸，国内的图纸也看过，国外的图纸也看过，还真没遇见过这种符号。
赞一下 回复此楼
6楼2013-08-08 14:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzp373

新虫 (小有名气)
第二个是局部放大比例
赞一下 回复此楼
7楼2013-08-15 14:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongbu

木虫 (正式写手)
第一个是局部放大视图，数字为放大比例，箭头为视图旋转放置方向。不过箭头一般指向视图名称，比例一般放在视图名称下面

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2013-08-15 19:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
