[求助] 网格打不出来怎么办

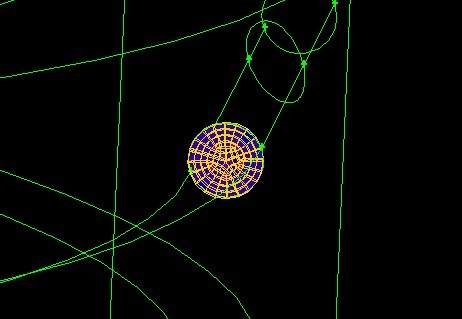

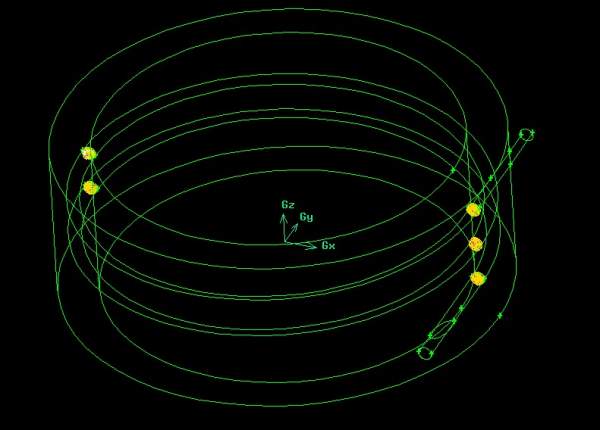

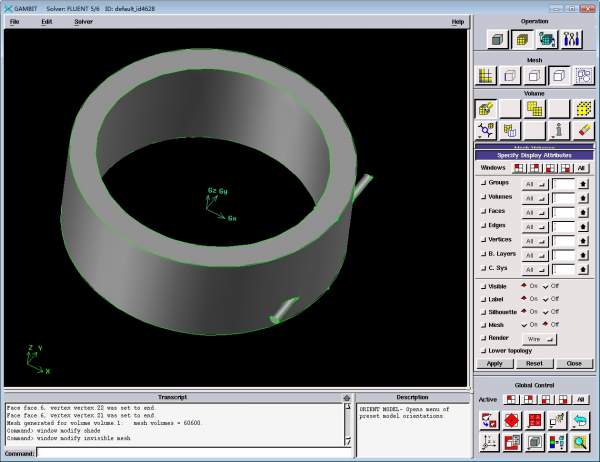

如下图,盘管打了结构化网格,已经打好了,但是在打盘管外侧的槽时用四面体居然都打不出来。报错说我的盘管面网格扭曲度大。但是我已经调到很小了,还是不行。求救各位大侠们,指点下我应该怎么打。弯曲盘管的网格真的要重新打么?
网格打不出来怎么办


网格打不出来怎么办-1


网格打不出来怎么办-2


网格打不出来怎么办-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-01 23:40:43
jim4576: 金币+5, ★★★很有帮助, 你好,你说先画线网格是先画盘管的线网格么?我的盘管已经画好了,你的意思是先对盘管打线网格然后重新打网格是么?生成边界层是什么意思? 2013-08-02 10:35:12
先画线网格,确定分布节点,这是决定网格扭曲度的基础,对槽生成边界层网格,盘管附近的节点变化距离不要太大,这样体网格就可以生成了……如果还不行就分区吧……
……
2楼2013-08-01 22:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jim4576

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by Scorpio007 at 2013-08-01 22:46:13
先画线网格,确定分布节点,这是决定网格扭曲度的基础,对槽生成边界层网格,盘管附近的节点变化距离不要太大,这样体网格就可以生成了……如果还不行就分区吧……

生成边界层是指?我的盘管内侧已经打了边界层。盘管外侧,也就是槽中,打的四面体。
3楼2013-08-02 10:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jim4576

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by Scorpio007 at 2013-08-01 22:46:13
先画线网格,确定分布节点,这是决定网格扭曲度的基础,对槽生成边界层网格,盘管附近的节点变化距离不要太大,这样体网格就可以生成了……如果还不行就分区吧……

你好,你说先画线网格是先画盘管的线网格么?我的盘管已经画好了,你的意思是先对盘管打线网格然后重新打网格是么?生成边界层是什么意思?
4楼2013-08-02 10:37:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-03 20:38:37
生成边界层的意思是画线网格的时候可以设置双向递增率,就是那个ratio,设置之后可以使网格渐变增加……
……
5楼2013-08-02 18:20:28
