应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 高温合金花絮额腐蚀
201/1返回列表
查看: 2135  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

deng_jiao

铜虫 (正式写手)

[交流] 高温合金花絮额腐蚀

今天腐蚀高温合金的金相，发现所有的样丶很脏！不知各种小黑点是“腐蚀产生的”、“磨样或抛光”、“还是里面残余的第二相”呢？之前有师兄说这应该是抛光的时候弄出来的，怎么去掉抛光过程中留下的小黑点呢？抛光完之后可以用肉眼在试样上看到小点，金相观察时有类似小颗粒的东西残留！

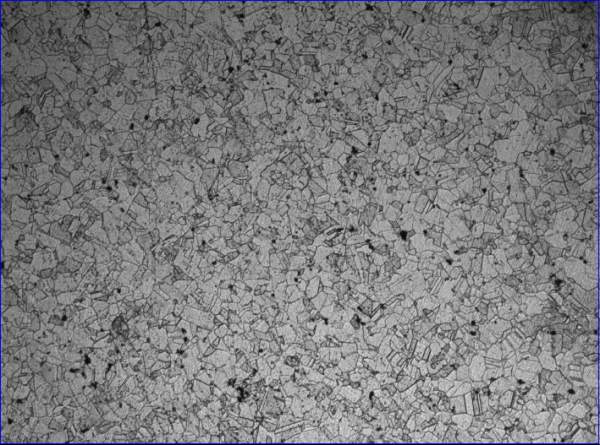

高温合金花絮额腐蚀

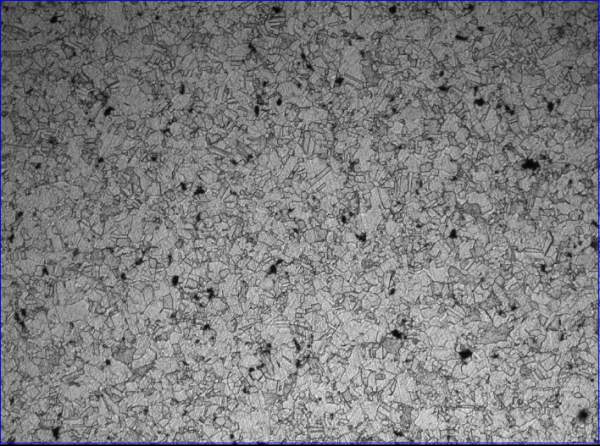

高温合金花絮额腐蚀-1

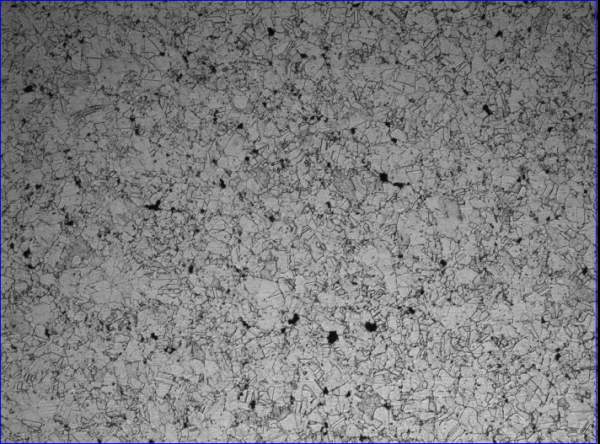

高温合金花絮额腐蚀-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-07-30 16:45:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

278977824

金虫 (正式写手)
引用回帖:
7楼: Originally posted by deng_jiao at 2013-07-30 18:47:52
锻态的GH4169，高温拉伸后金相靠近断口附近的金相！有想大的黑点可能是由于孔洞损伤导致的，但是很多晶粒内部有较多小的黑点！...

是烧结后锻造的还是熔炼铸锭锻造的？如果是烧结的，那在晶粒内部出现孔洞也是有可能的，因为烧结过程中多个颗粒通过烧结长大，晶界消失，形成较大的晶粒，但颗粒之间的空隙被烧结颈聚集到一起，存在于晶粒内部也是有可能的。一般如果颜色很深，且边界清晰明显的，不是第二相颗粒就是孔洞。抛光带来得污染物一般都颜色较浅，且边界比较模糊。希望能帮到你。
赞一下(1人) 回复此楼
13楼2013-07-31 11:12:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadingyi

木虫 (著名写手)
引用回帖:
18楼: Originally posted by deng_jiao at 2013-07-31 16:53:53
o，以前有听人说过，就是通过腐蚀来去掉划痕！将试样轻微腐蚀后，抛掉上面的一层，划痕也就跟着没有了！但是，腐蚀后再抛光，会不会对下次腐蚀金相有影响呢？有时候重做金相试验的时候，基本上都会用1000的砂纸磨掉 ...

腐蚀抛光有两个作用：一是抛光面更加平；二是金属被腐蚀后更容易去除。
前面的腐蚀，只要不是特别深，对后面应该没有什么影响！
赞一下(1人) 回复此楼
19楼2013-07-31 17:02:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

deng_jiao

铜虫 (正式写手)
然后晶粒间发现也有些差异，有的晶粒较黑，有的晶粒比较干净一点，是否是稍微过腐蚀了呢？？
赞一下 回复此楼
2楼2013-07-30 16:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

divil1987

新虫 (初入文坛)
★
deng_jiao(金币+1): 谢谢参与
引用回帖:
2楼: Originally posted by deng_jiao at 2013-07-30 16:46:15
然后晶粒间发现也有些差异，有的晶粒较黑，有的晶粒比较干净一点，是否是稍微过腐蚀了呢？？

使用新的抛光布试试，或者抛光前清洗抛光布。
赞一下 回复此楼
4楼2013-07-30 17:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

278977824

金虫 (正式写手)
★
deng_jiao(金币+1): 谢谢参与
你这是什么成分？粉冶高温合金还是熔炼的？粉冶的话出现这种情况基本就是孔洞，熔炼的的话与你的腐蚀有关。不过楼主的金相水平还是不错的，基本没划痕，很清楚。
赞一下 回复此楼
6楼2013-07-30 17:27:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by 278977824 at 2013-07-30 17:27:19
你这是什么成分？粉冶高温合金还是熔炼的？粉冶的话出现这种情况基本就是孔洞，熔炼的的话与你的腐蚀有关。不过楼主的金相水平还是不错的，基本没划痕，很清楚。

锻态的GH4169，高温拉伸后金相靠近断口附近的金相！有想大的黑点可能是由于孔洞损伤导致的，但是很多晶粒内部有较多小的黑点！
赞一下 回复此楼
7楼2013-07-30 18:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by divil1987 at 2013-07-30 17:04:28
使用新的抛光布试试，或者抛光前清洗抛光布。...

嗯！还是跟抛光有一定的关系的哦！
赞一下 回复此楼
8楼2013-07-30 18:48:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadingyi

木虫 (著名写手)
★
deng_jiao(金币+1): 谢谢参与
是否腐蚀之后抛光了？黑点都有点虚影，应该是外来物！换个干净的抛光布，不要用抛光剂，轻抛试试！
无划痕+镜面=楼主的功夫真的可以，赞一个！
赞一下 回复此楼
12楼2013-07-31 09:39:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
12楼: Originally posted by kadingyi at 2013-07-31 09:39:49
是否腐蚀之后抛光了？黑点都有点虚影，应该是外来物！换个干净的抛光布，不要用抛光剂，轻抛试试！
无划痕+镜面=楼主的功夫真的可以，赞一个！

腐蚀之后没有抛光呢！之前试过，一抛金相都没了！不用抛光剂划痕抛不掉，用的是金刚石抛光液，抛光后将布洗干净再用水抛了一会腐蚀出来还是有黑点！
赞一下 回复此楼
14楼2013-07-31 16:13:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
13楼: Originally posted by 278977824 at 2013-07-31 11:12:36
是烧结后锻造的还是熔炼铸锭锻造的？如果是烧结的，那在晶粒内部出现孔洞也是有可能的，因为烧结过程中多个颗粒通过烧结长大，晶界消失，形成较大的晶粒，但颗粒之间的空隙被烧结颈聚集到一起，存在于晶粒内部也是 ...

分析很到位呀！！！！
这个是拉伸断口附近的金相，有孔洞也挺正常的！而且经过了时效处理，但是变形温度超出了第二相的溶解温度，可能还是有残余吧！
赞一下 回复此楼
15楼2013-07-31 16:16:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyh718

至尊木虫 (文坛精英)
★
deng_jiao(金币+1): 谢谢参与
1111

[ 发自手机版 http://muchong.com/3g ]
回复此楼
16楼2013-07-31 16:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kadingyi

木虫 (著名写手)
引用回帖:
14楼: Originally posted by deng_jiao at 2013-07-31 16:13:39
腐蚀之后没有抛光呢！之前试过，一抛金相都没了！不用抛光剂划痕抛不掉，用的是金刚石抛光液，抛光后将布洗干净再用水抛了一会腐蚀出来还是有黑点！...

别用金刚石抛光液，只用赶紧的抛光布，腐蚀再抛光，再腐蚀再抛光，试试！
另，抛光之后金相肯定没有了！
赞一下 回复此楼
17楼2013-07-31 16:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
17楼: Originally posted by kadingyi at 2013-07-31 16:37:32
别用金刚石抛光液，只用赶紧的抛光布，腐蚀再抛光，再腐蚀再抛光，试试！
另，抛光之后金相肯定没有了！...

o，以前有听人说过，就是通过腐蚀来去掉划痕！将试样轻微腐蚀后，抛掉上面的一层，划痕也就跟着没有了！但是，腐蚀后再抛光，会不会对下次腐蚀金相有影响呢？有时候重做金相试验的时候，基本上都会用1000的砂纸磨掉一层再细磨-抛光呢！但是前面的腐蚀对后面造成影响！
赞一下 回复此楼
18楼2013-07-31 16:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LL0608

金虫 (正式写手)
★
deng_jiao(金币+1): 谢谢参与
楼主这是什么牌号的高温合金啊？怎么腐蚀出来的，我最近一直腐蚀不好，急急急啊。
赞一下 回复此楼
20楼2014-11-14 09:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
haixiawu3楼
2013-07-30 17:00   回复
deng_jiao(金币+1): 谢谢参与
chlq314101a5楼
2013-07-30 17:14   回复
deng_jiao(金币+1): 谢谢参与
deng_jiao9楼
2013-07-30 18:48   回复
引用回帖:
5楼: Originally posted by chlq314101a at 2013-07-30 17:14:09

deng_jiao10楼
2013-07-30 18:49   回复
引用回帖:
3楼: Originally posted by haixiawu at 2013-07-30 17:00:42

yingying158811楼
2013-07-30 22:09   回复
deng_jiao(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 deng_jiao 的主题更新
201/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 一志愿985，本科211，0817化学工程与技术319求调剂 +3 Liwangman 2026-03-15 3/150 2026-03-15 18:16 by JourneyLucky
[考研] 材料专硕326求调剂 +4 墨煜姒莘 2026-03-15 4/200 2026-03-15 11:02 by dyw
[考研] 289求调剂 +5 步川酷紫123 2026-03-11 5/250 2026-03-15 00:45 by kruisytel
[考研] 288求调剂 +4 奇点0314 2026-03-14 4/200 2026-03-14 23:04 by JourneyLucky
[考研] 本科南京大学一志愿川大药学327 +3 麦田耕者 2026-03-14 3/150 2026-03-14 20:04 by 外星文明
[考研] 材料与化工 323 英一+数二+物化，一志愿：哈工大 本人本科双一流 +4 自由的_飞翔 2026-03-13 5/250 2026-03-14 19:39 by hmn_wj
[考研] 材料与化工（0856）304求B区调剂 +7 邱gl 2026-03-10 11/550 2026-03-14 12:18 by 邱gl
[考研] 一志愿天大化工（085600）调剂总分338 +6 蔡大美女 2026-03-09 6/300 2026-03-14 02:46 by JourneyLucky
[考研] 293求调剂 +5 上班不着吉 2026-03-09 5/250 2026-03-14 02:37 by JourneyLucky
[考研] 求调剂，药学 +3 归零lbm 2026-03-09 5/250 2026-03-14 02:21 by JourneyLucky
[考研] 一志愿郑大070303，338分，求调剂 +4 dadawaf 2026-03-10 5/250 2026-03-14 01:20 by lsw010101
[考研] 306求调剂 +4 唐薏薏 2026-03-09 4/200 2026-03-14 01:19 by JourneyLucky
[考研] 0703求调剂 +7 jtyq001 2026-03-10 7/350 2026-03-14 01:06 by JourneyLucky
[考研] 307求调剂 +7 超级伊昂大王 2026-03-10 7/350 2026-03-14 00:49 by JourneyLucky
[考研] 279求调剂 +3 抓着星星的女孩 2026-03-10 3/150 2026-03-13 23:47 by userper
[考研] 0805，333求调剂 +3 112253525 2026-03-10 3/150 2026-03-13 23:42 by JourneyLucky
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考博] 福州大学杨黄浩课题组招收2026年专业学位博士研究生，2026.03.20截止 +3 Xiangyu_ou 2026-03-12 3/150 2026-03-13 09:36 by duanwu655
[考研] 083000环境科学与工程调剂 +8 mingmingry 2026-03-09 9/450 2026-03-11 10:23 by 沙漠之狐994
[考研] 一志愿：武汉理工，材料工程，英二数二 总分314 +3 2202020125 2026-03-10 4/200 2026-03-10 13:54 by xiongyaxuan
信息提示
关闭
请填处理意见
关闭
