应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 球墨铸铁的磨损机理
61/1返回列表
查看: 1088  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liuli19814

铁虫 (初入文坛)

[求助] 球墨铸铁的磨损机理

各位好，本人近期做了一组球墨铸铁QT600和40Cr为摩擦副的摩擦磨损试验，由于对磨损机理不是十分了解，想请各位大侠帮忙分析一下。以下为不同情况下的球墨铸铁磨损表面形貌的SEM图像。十分感谢！！
球墨铸铁的磨损机理

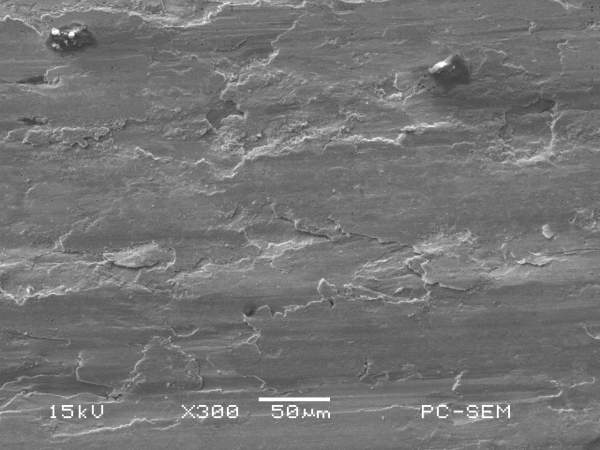

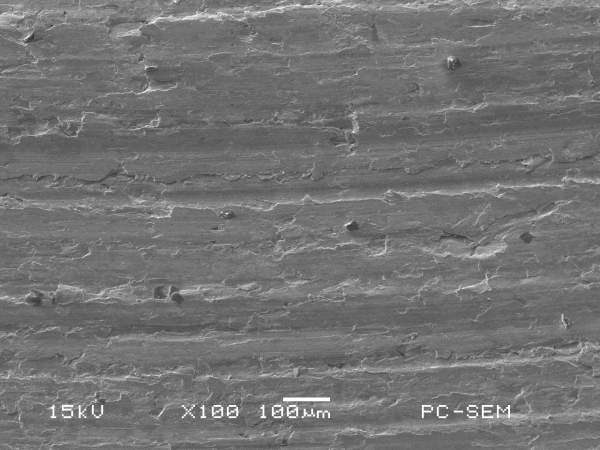

试样1 低倍.jpg


球墨铸铁的磨损机理-1
试样1 高倍.jpg


球墨铸铁的磨损机理-2

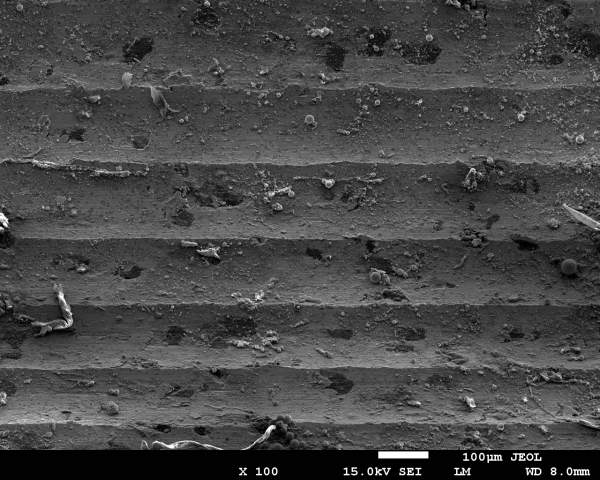

试样2 高倍


球墨铸铁的磨损机理-3
试样2 高倍.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
工作与生活，家人，兄弟，朋友，同事,陌生人
1楼 2013-07-25 13:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miketyson

金虫 (正式写手)

μ=f/N
有几个问题请楼主补充：
1）摩擦磨损形式：滑动？滚动？微动磨损？冲蚀磨损？磨粒磨损？有无润滑？试验时的环境温度？磨损了多长时间？
2）试验的载荷、速度、摩擦副的表面粗糙度。
3）试样1和2分别代表什么情况？

交代了以上信息有助于分析摩擦机理，否则只能凭经验猜测。
说说本人的看法：
图1
磨损形式像是滑动磨损。
磨损表面平整、光滑，此情况下摩擦系数应该较低，原因是加载时球墨铸铁中的石墨在摩擦热和应力作用下析出表面，起到润滑作用，应该是自润滑状态。
图2
磨损形式像是一排40Cr的滚珠滚过去的感觉，图4上的小球应该是球墨铸铁里面的石墨析出来了。

信息过少，不好分析。
赞一下 回复此楼
心静自然凉
2楼2013-07-27 00:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离兮落兮

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从磨痕SEM图看，应该是做的干滑动磨损实验。
   图1应是低载高速下的干磨损，主要作用机制是Delamination。
   图2应是高载低速，典型two-body grooving wear mechanism，另外有黏着和氧化迹象。
赞一下 回复此楼
3楼2013-07-27 20:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuli19814

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by miketyson at 2013-07-27 00:33:22
有几个问题请楼主补充：
1）摩擦磨损形式：滑动？滚动？微动磨损？冲蚀磨损？磨粒磨损？有无润滑？试验时的环境温度？磨损了多长时间？
2）试验的载荷、速度、摩擦副的表面粗糙度。
3）试样1和2分别代表什么情况 ...

谢谢！
试样1为干摩擦，滑动摩擦，粗糙度6.3
试样2为微动摩擦，粗糙度6.3，摩擦表面少量润滑油。
赞一下 回复此楼
工作与生活，家人，兄弟，朋友，同事,陌生人
4楼2013-07-29 07:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuli19814

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 离兮落兮 at 2013-07-27 20:36:32
从磨痕SEM图看，应该是做的干滑动磨损实验。
   图1应是低载高速下的干磨损，主要作用机制是Delamination。
   图2应是高载低速，典型two-body grooving wear mechanism，另外有黏着和氧化迹象。

请问试样二有疲劳磨损机理存在吗？
赞一下 回复此楼
工作与生活，家人，兄弟，朋友，同事,陌生人
5楼2013-07-29 07:48:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

miketyson

金虫 (正式写手)

μ=f/N

【答案】应助回帖

★ ★ ★ ★ ★
liuli19814: 金币+5, ★★★很有帮助 2013-07-29 10:07:32
引用回帖:
4楼: Originally posted by liuli19814 at 2013-07-29 07:45:20
谢谢！
试样1为干摩擦，滑动摩擦，粗糙度6.3
试样2为微动摩擦，粗糙度6.3，摩擦表面少量润滑油。...

信息明确了就好分析了。

图1，本人持原有观点，外加轻微犁沟，因40Cr硬度>球墨铸铁；
图2，少量润滑油，为边界润滑，整体为较为严重的磨粒磨损，“沟槽”为微动过程中产生磨屑无法排除在摩擦副之间反复碾压造成。图2高倍的右上角部分有少量的剥层，为疲劳或黏着磨损造成的物质转移，疲劳或黏着都有可能造成该现象。
图2高倍下的小球为润滑油。
另：图2低倍下很多明显的“黑斑”为何物？
赞一下 回复此楼
心静自然凉
6楼2013-07-29 09:41:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 liuli19814 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 306求0703调剂一志愿华中师范 +9 纸鱼ly 2026-03-21 10/500 2026-03-24 11:36 by 544594351
[基金申请] 请教下大家 2026年国家基金申请是双盲审吗？ +3 lishucheng1 2026-03-22 5/250 2026-03-24 08:22 by gltch
[考研] 085600材料与化工调剂 +7 A-哆啦Z梦 2026-03-23 12/600 2026-03-23 23:16 by 星空星月
[考研] 327求调剂 +5 prayer13 2026-03-23 5/250 2026-03-23 22:11 by 星空星月
[考研] 材料与化工考研调剂 +4 孅華 2026-03-22 4/200 2026-03-23 16:13 by 一休哥FU
[考研] 070300，一志愿北航320求调剂 +3 Jerry0216 2026-03-22 5/250 2026-03-23 09:16 by 。。堂堂
[考研] 352求调剂 +3 大米饭！ 2026-03-22 3/150 2026-03-22 23:28 by king123！
[考研] 一志愿西安交通大学材料工程专业 282分求调剂 +11 枫桥ZL 2026-03-18 13/650 2026-03-22 20:26 by edmund7
[考研] 311求调剂 +6 冬十三 2026-03-18 6/300 2026-03-22 20:18 by edmund7
[基金申请] 山东省面上项目限额评审 +4 石瑞0426 2026-03-19 4/200 2026-03-22 08:50 by Wei_ren
[考研] 广西大学材料导师推荐 +3 夏夏夏小正 2026-03-17 5/250 2026-03-21 22:20 by 金昊ML
[考研] 0805 316求调剂 +3 大雪深藏 2026-03-18 3/150 2026-03-21 18:55 by 学员8dgXkO
[考研] 一志愿深大，0703化学，总分302，求调剂 +4 七月-七七 2026-03-21 4/200 2026-03-21 18:20 by 学员8dgXkO
[考研] 266求调剂 +3 哇呼哼呼哼 2026-03-20 3/150 2026-03-21 16:46 by barlinike
[考研] 材料学学硕080502 337求调剂-一志愿华中科技大学 +4 顺顺顺mr 2026-03-18 5/250 2026-03-21 10:22 by luoyongfeng
[考研] 321求调剂 +9 何润采123 2026-03-18 11/550 2026-03-20 23:19 by JourneyLucky
[考研] 考研调剂求学校推荐 +3 伯乐29 2026-03-18 5/250 2026-03-20 22:59 by JourneyLucky
[考研] 材料学求调剂 +4 Stella_Yao 2026-03-20 4/200 2026-03-20 20:28 by ms629
[考研] 招收调剂硕士 +4 lidianxing 2026-03-19 12/600 2026-03-20 12:25 by lidianxing
[硕博家园] 湖北工业大学 生命科学与健康学院-课题组招收2026级食品/生物方向硕士 +3 1喜春8 2026-03-17 5/250 2026-03-17 17:18 by ber川cool子
信息提示
关闭
请填处理意见
关闭
