[交流] 【讨论】球墨铸铁与陶瓷配副时，在干摩擦条件下会不会发生粘着磨损？已有5人参与

» 猜你喜欢

请问哪里可以有青B申请的本子可以借鉴一下。已经有4人回复
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗已经有6人回复
孩子确诊有中度注意力缺陷已经有14人回复
三甲基碘化亚砜的氧化反应已经有4人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有5人回复
2025冷门绝学什么时候出结果已经有3人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有4人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复
AI论文写作工具：是科研加速器还是学术作弊器？已经有3人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

我买的那个陶瓷的filter比滤纸大，我该怎么把大的那一圈的眼儿堵上已经有8人回复
HGST (Westen Digital) SZ LTD 实验室工程师（可靠性，机械，电子，摩擦等相关方向）已经有11人回复
关于压制陶瓷中的一些问题已经有13人回复
关于压电陶瓷的电滞回线和介电温谱测试已经有5人回复
压电、铁电陶瓷——大场致应变怎么产生？？？？？？？？？已经有3人回复
玻璃陶瓷做了个红外，不知道怎么分析？求指教已经有8人回复
【求助】请问陶瓷粉与粘接剂混合在什么设备中进行？已经有27人回复
【求助】求助长柱中间带孔陶瓷成型，有经验的没经验的高手师傅同行都进来指导下已经有10人回复

路漫漫其修远兮，吾将上下东西南北中发白，所到之处无不披靡而求索！

1楼2011-04-12 16:01:52

沈阳的人

木虫 (正式写手)

应助: 4 (幼儿园)
金币: 4340.5
散金: 3
红花: 1
帖子: 415
在线: 93.5小时
虫号: 1232336
注册: 2011-03-14
性别: GG
专业: 金属材料的制备科学与跨学

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 02:17:29

那要看什么状态下的铸铁了？是退火态还是加工后的？石墨在大正压力下对减磨有很大的作用。但还是要实际实验了才知道结果

期待新的突破

2楼2011-04-12 21:31:02

wtw320

至尊木虫 (著名写手)

应助: 0 (幼儿园)
金币: 27447.3
帖子: 2839
在线: 352.6小时
虫号: 1250133
注册: 2011-03-30
性别: GG
专业: 金属基复合材料

引用回帖:

Originally posted by 沈阳的人 at 2011-04-12 21:31:02:
那要看什么状态下的铸铁了？是退火态还是加工后的？石墨在大正压力下对减磨有很大的作用。但还是要实际实验了才知道结果

我用的是铸态的球体，基体为珠光体+铁素体，实验后发现磨损面用金属转移层，形貌上是粘着磨损，但是有石墨在不应该粘着啊，解释不通啊~~

赞一下

路漫漫其修远兮，吾将上下东西南北中发白，所到之处无不披靡而求索！

3楼2011-04-12 22:10:51

sunjingxian

木虫 (正式写手)

应助: 1 (幼儿园)
金币: 5265.9
红花: 2
帖子: 362
在线: 89.6小时
虫号: 1155239
注册: 2010-11-25
专业: 零件成形制造

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 02:17:36

考虑一下摩擦时的产生的温度

半城烟雨

4楼2011-04-15 00:24:53

沈阳的人

木虫 (正式写手)

应助: 4 (幼儿园)
金币: 4340.5
散金: 3
红花: 1
帖子: 415
在线: 93.5小时
虫号: 1232336
注册: 2011-03-14
性别: GG
专业: 金属材料的制备科学与跨学

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 17:49:24

个人觉得，铸态的材料空隙率是不可避免的，一旦石墨的颗粒嵌入铸铁中的空隙，在正压力的作用与铸铁一起发生磨损。最好还是给个形貌图片吧！

期待新的突破

5楼2011-04-15 11:06:11

wyb1988

木虫 (正式写手)

应助: 20 (小学生)
金币: 3576.9
散金: 182
红花: 25
沙发: 2
帖子: 672
在线: 395.9小时
虫号: 1109419
注册: 2010-09-27
专业: 金属结构材料

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 17:49:29

我师兄做的也是铸态球墨铸铁和氧化铝陶瓷的磨损，随载荷的增加，磨损量是先升高后下降的，也就是说载荷较低时石墨没有形成润滑膜，起不到减摩作用，只有压力足够大，石墨才会被从表面挤出，形成一层润滑膜，这时磨损量会出现下降

6楼2011-04-15 12:53:30

wtw320

至尊木虫 (著名写手)

应助: 0 (幼儿园)
金币: 27447.3
帖子: 2839
在线: 352.6小时
虫号: 1250133
注册: 2011-03-30
性别: GG
专业: 金属基复合材料

引用回帖:

Originally posted by 沈阳的人 at 2011-04-15 11:06:11:
个人觉得，铸态的材料空隙率是不可避免的，一旦石墨的颗粒嵌入铸铁中的空隙，在正压力的作用与铸铁一起发生磨损。最好还是给个形貌图片吧！

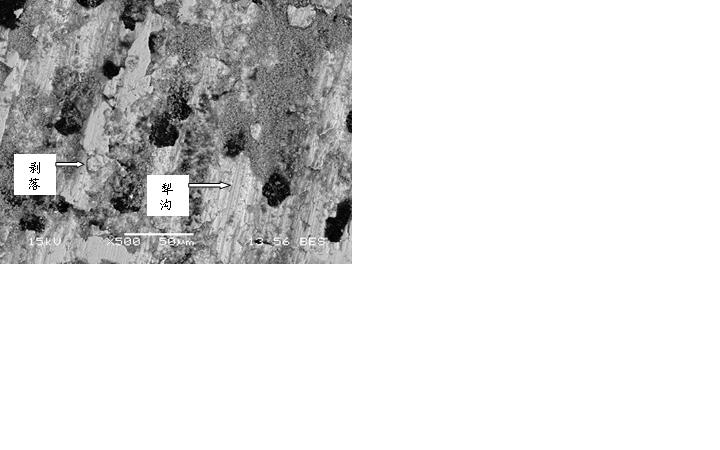

这是QT600的磨损面，压强大约4000Pa，算高不？

赞一下

路漫漫其修远兮，吾将上下东西南北中发白，所到之处无不披靡而求索！

7楼2011-04-15 15:17:10

haiwanxiu

木虫 (正式写手)

应助: 0 (幼儿园)
金币: 6848.9
散金: 1
红花: 1
帖子: 393
在线: 70.9小时
虫号: 341151
注册: 2007-04-08
性别: MM
专业: 结构陶瓷

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-15 17:49:57

引用回帖:

Originally posted by wtw320 at 2011-04-15 15:17:10:
这是QT600的磨损面，压强大约4000Pa，算高不？

4MPa的压力算很高了
我做过含石墨复合材料，剥落与石墨和基体界面结合强度有关
有犁沟或者粘着也很正常，石墨在磨损面上很难形成连续的润滑层，很多地方还是摩擦副的直接接触

8楼2011-04-15 17:22:14

沈阳的人

木虫 (正式写手)

应助: 4 (幼儿园)
金币: 4340.5
散金: 3
红花: 1
帖子: 415
在线: 93.5小时
虫号: 1232336
注册: 2011-03-14
性别: GG
专业: 金属材料的制备科学与跨学

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
imrsfb(金币+1): 谢谢交流！ 2011-04-16 13:49:15

是不是和石墨颗粒的粒度有关系啊？粒度小的话，更容易形成连续的润滑膜。粒度稍大的颗粒在滑动中垫补剥落和犁沟的铸铁。

期待新的突破

9楼2011-04-15 17:51:34

wtw320

至尊木虫 (著名写手)

应助: 0 (幼儿园)
金币: 27447.3
帖子: 2839
在线: 352.6小时
虫号: 1250133
注册: 2011-03-30
性别: GG
专业: 金属基复合材料

多谢各位的讨论和意见~~~

赞一下

路漫漫其修远兮，吾将上下东西南北中发白，所到之处无不披靡而求索！

10楼2011-04-15 20:28:46
