[求助]
请教功率开关电路中缓冲电路的问题
|
|

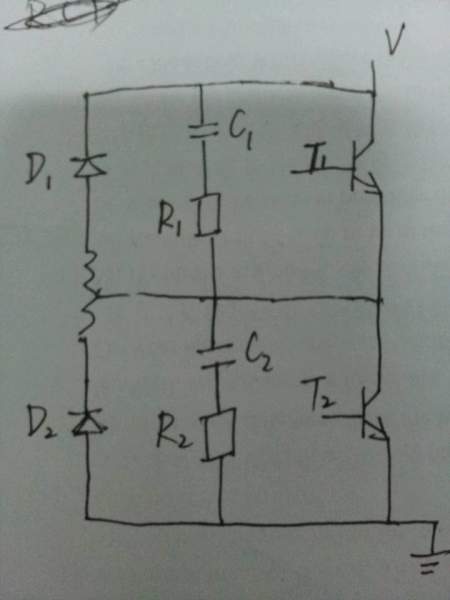

这是一个功率管开关电路，上下一致，2个功率管轮流导通，左边的是它的缓冲吸收电路，有没有哪位高手指点一下，这个吸收电路具体是怎么运行的！？详细的那种。 目前推测T1关断时电流经过D1,给C1充电，其他的时候电流是怎么走的？开通时C1怎么放电？  48e0a1eb7e7688be4b8a69a7a7fb4b9e.jpg [ Last edited by xihamiao on 2013-7-17 at 22:22 ] |
回复此楼» 猜你喜欢
080200机械工程257求调剂B区
已经有1人回复
-
华南农业大学工程学院蒋恩臣教授、许细薇教授团队招收化学、生物质领域硕士调剂生
已经有0人回复
-
机械工程论文润色/翻译怎么收费?
已经有226人回复
-
380，求调剂
已经有1人回复
-
学硕080200 315分 求调剂 2026年安徽省优秀毕业生
已经有0人回复
-
机械专硕求调剂
已经有0人回复
-
(Nuclear) Physics of Nuclear Reactors-Academic(2021)
已经有0人回复
-
(Nuclear) The fourth generation of nuclear reactors-Springer(2022)
已经有0人回复
-
Heat Transfer Principles and Applications-Elsevier (2020)
已经有1人回复
-
沈阳高校招收机械、控制类等相关专业研究生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助 等效电路拟合问题，求高手指点
已经有5人回复
- 电压敏感开关电路，请指教！
已经有5人回复
- 请教 废旧印制电路板层间粘结剂 的化学成分是什么？
已经有8人回复
- 想自己设计硬件电路并实现，想从零学起，请教高手指点，这方面最好最全的书是什么？
已经有10人回复
- 用Zsimpin等效电路拟合阻抗值的问题
已经有7人回复
- 【求助】请教，现在学习电路板设计用什么软件比较实用啊，：
已经有14人回复
- 【求助】求助高手交流阻抗图 拟合等效电路的问题
已经有19人回复
- 【求助】电路饱和问题
已经有8人回复
- 【求助】数字集成电路设计博士毕业要求的设计深度问题
已经有8人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
茉莉新西兰: 金币+3, 鼓励新虫应助 2013-07-20 22:50:11
xihamiao(茉莉新西兰代发): 金币+5 2013-07-21 19:36:18
感谢参与，应助指数 +1
茉莉新西兰: 金币+3, 鼓励新虫应助 2013-07-20 22:50:11
xihamiao(茉莉新西兰代发): 金币+5 2013-07-21 19:36:18
| 把两开关管左边的电路挪到右边就很清楚了。这个主要是针对感性负载的反压吸收。例如，感性负载接在推挽输出点（TI发射极和T2集电极连接点）与地之间时，T1打开过程中电流从电源正短经T1流向负载，而当T1突然截止时感性负载两端会产生很高的感应反向尖峰电压，下正上负，如果不加以消除T2就容易被击穿挂掉，D2及电位器下半电阻和C2及R2给这一反压提供瞬间电流回路，将该反向尖峰吸收掉，保护T2。同理，感性负载接在电源和推挽输出点时，T2突然截止时产生的反向尖峰电压下正上负，D1及电位器下半电阻和C1及R1提供瞬间电流回路，保护T1。 |
2楼2013-07-20 18:27:24
