[求助] 交流阻抗直线斜率

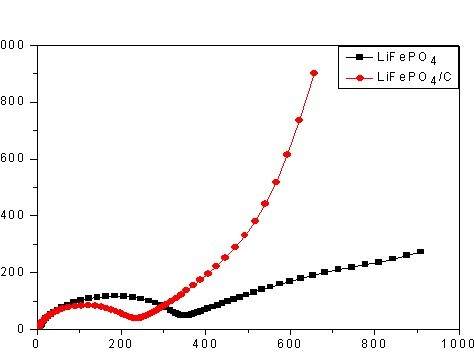

大家帮忙看看，纯相LFP和包碳LFP的低频区斜线一个向上，一个向下倾斜，咋解释呢，谢谢啦
交流阻抗直线斜率
回复此楼

» 收录本帖的淘帖专辑推荐

超级电容器及各种科研精华 Supercapacitor 超级电容器 电容器重要帖子
水系锂离子电池

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
似水的流年，挡不住青春飞扬的神采；似水的流年，阻不断生命无息的追求。
1楼 2013-07-09 10:58:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
扩散阻抗的斜率不仅与材料性质相关
还与电极的制作工艺有关
检查一下电极材料的配比、电极浆料、电极压实密度等是否一样？
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
2楼2013-07-09 11:11:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
确定你的测试电位和条件是一样的，从图中也能看出，通过包覆材料的导电性提高了。后面的曲线角度不同，不同条件下的电池电化学过程不相同，如果都相同的话，低于45度，应该有一定的弥散效应，可能还有电极电位外的另一变量，大于45度的话，应该存在一定的电容行为。就如楼上所说，确定你的条件再说吧
赞一下 回复此楼
3楼2013-07-09 12:46:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

longstop

金虫 (小有名气)
引用回帖:
3楼: Originally posted by lunfanfan at 2013-07-09 12:46:12
确定你的测试电位和条件是一样的，从图中也能看出，通过包覆材料的导电性提高了。后面的曲线角度不同，不同条件下的电池电化学过程不相同，如果都相同的话，低于45度，应该有一定的弥散效应，可能还有电极电位外的另 ...

还有一个主要的问题是 红色线低频区的直线斜率向上弯曲，有个变大的转折点，不知您有什么高见？按理说应该就是一条固定斜率的斜线，是么
赞一下 回复此楼
似水的流年，挡不住青春飞扬的神采；似水的流年，阻不断生命无息的追求。
4楼2013-07-09 21:24:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
反应了两个问题；
1,。低频时红线的阻抗小
2.高频时红线的扩散较好；

总的来说：包碳后，LFP的界面阻抗减小，扩散系数变大，性能变好了；
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2013-07-09 23:56:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lunfanfan

铁杆木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by longstop at 2013-07-09 21:24:50
还有一个主要的问题是 红色线低频区的直线斜率向上弯曲，有个变大的转折点，不知您有什么高见？按理说应该就是一条固定斜率的斜线，是么...

理论上来说，按照平面电极的半无限扩散阻抗模型，尾部应该是一个角度为45度的直线，这和你的阻抗测试和电池装配都有关，总得来说，红线末端明显大于45度，也可以说明该条件下是不太利于锂离子脱嵌的，存在一定的电容行为，通过等效电路拟合，应该能从拟合过数据中看出。如果那两者比较，我还是建议，两者要条件相同，才能比较，不然应该没什么太大意义。
赞一下(2人) 回复此楼
6楼2013-07-10 10:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

向日葵苗花儿

木虫 (正式写手)
引用回帖:
6楼: Originally posted by lunfanfan at 2013-07-10 10:46:44
理论上来说，按照平面电极的半无限扩散阻抗模型，尾部应该是一个角度为45度的直线，这和你的阻抗测试和电池装配都有关，总得来说，红线末端明显大于45度，也可以说明该条件下是不太利于锂离子脱嵌的，存在一定的电 ...

那如果是偏离了45，大于、小于各说明什么问题呢，说>45不利于脱嵌，就是不利于扩散的意思吗
赞一下 回复此楼
7楼2018-11-26 09:41:42
