[交流] 了解热管的交流一下 已有6人参与

目前在设计分离式重力热管,有一个疑惑,好多热管的蒸汽流动热阻都可以忽略,对于这种热管蒸汽流动热阻能忽略么,因为感觉冷凝段和蒸发段比较远(1m左右),工质会有比较大的温降。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
天也潇潇: 金币+2, 欢迎石版交流 2013-08-29 09:33:47
引用回帖:
7楼: Originally posted by zhanghainan1 at 2013-08-27 10:56:25
两侧都是风冷,冷凝风温20度,蒸发风温30度,功率大概4kW.个人感觉由于阻力比较大,整个热管不会等温。但是我们有要求10度的温差要散热4KW,如果本身不等温就只能有很小的散热了。

...

偶不接触热管久矣,印象中这种类型的热管内部流动压降会比较大,所以有温差是正常且合理的。推荐一本书,里面有讲到分离式热管的特点与设计。
《热管技术及其工程应用》,庄骏,张红 著,化学工业出版社
8楼2013-08-27 20:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zju_hm

新虫 (初入文坛)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
天也潇潇: 金币+1, 鼓励新虫交流 2013-07-08 21:44:36
流动压差比较小,温降也不会很大吧?你这个分离式热管系统这么大?
2楼2013-07-05 10:57:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghainan1

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by zju_hm at 2013-07-05 10:57:05
流动压差比较小,温降也不会很大吧?你这个分离式热管系统这么大?

冷凝和蒸发段都是风冷,是翅片管的,绕了好多弯,中间还有1米的连接管。不知道这位兄弟一般做的是多大的热管呢
3楼2013-08-13 14:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taohe_0203

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by zhanghainan1 at 2013-08-13 14:20:28
冷凝和蒸发段都是风冷,是翅片管的,绕了好多弯,中间还有1米的连接管。不知道这位兄弟一般做的是多大的热管呢...

能画个示意图么,或者设计的工作条件是什么样的,包括用哪些工质?
4楼2013-08-15 06:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zju_hm

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by zhanghainan1 at 2013-08-13 14:20:28
冷凝和蒸发段都是风冷,是翅片管的,绕了好多弯,中间还有1米的连接管。不知道这位兄弟一般做的是多大的热管呢...

都是小型的用于电子器件散热的。。你那个应用背景是什么?
5楼2013-08-15 12:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghainan1

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by zju_hm at 2013-08-15 12:50:01
都是小型的用于电子器件散热的。。你那个应用背景是什么?...

是给计算机机房里的机柜散热,也属于电子器件散热,只不过功率比较大,3-5KW.
6楼2013-08-27 10:40:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghainan1

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by taohe_0203 at 2013-08-15 06:55:00
能画个示意图么,或者设计的工作条件是什么样的,包括用哪些工质?...

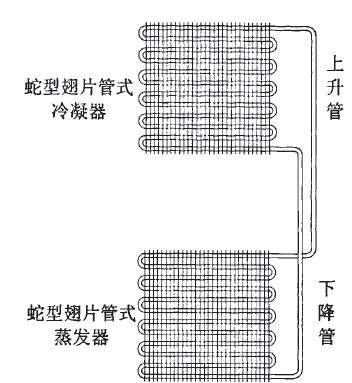

两侧都是风冷,冷凝风温20度,蒸发风温30度,功率大概4kW.个人感觉由于阻力比较大,整个热管不会等温。但是我们有要求10度的温差要散热4KW,如果本身不等温就只能有很小的散热了。
了解热管的交流一下

7楼2013-08-27 10:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanghainan1

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by 三个小石子 at 2013-08-27 20:35:10
偶不接触热管久矣,印象中这种类型的热管内部流动压降会比较大,所以有温差是正常且合理的。推荐一本书,里面有讲到分离式热管的特点与设计。
《热管技术及其工程应用》,庄骏,张红 著,化学工业出版社...

非常感谢!
9楼2013-08-28 08:52:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjc404

禁虫 (著名写手)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
天也潇潇: 金币+1, 鼓励新虫交流 2013-08-29 09:34:06
本帖内容被屏蔽

10楼2013-08-28 11:00:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
