[求助] matlab里哪个命令可以画一个直角梯形？

我打算在matlab里的一个区域，x：-150~150，y：-5~180里画一个直角梯形，-12.5，-5到-12.5,43到-8,42到-8,-5，怎么编程？谢谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
The girl who accompany you to the end, is always the best.
1楼2013-07-02 17:18:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cae9219

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
topwise007: 金币+8, ★★★很有帮助, 如果能填充一下颜色就更好啦。 2013-07-03 13:43:20
用plot就可以。

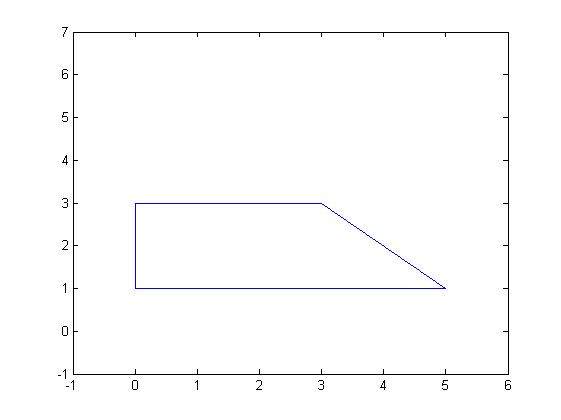

你要把你想画的4个点的坐标找出来，不要给长度。放在两个向量里，然后plot。 用下面的命令 就可以得到下边的图像。用五个点封闭，最后一点是起始点。

>> plot([0,0,3,5,0],[1,3,3,1,1])
>> axis([-1,6,-1,7]) %显示范围
matlab里哪个命令可以画一个直角梯形？
赞一下 回复此楼
2楼2013-07-03 12:55:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

topwise007

金虫 (著名写手)
引用回帖:
2楼: Originally posted by cae9219 at 2013-07-03 12:55:25
用plot就可以。

你要把你想画的4个点的坐标找出来，不要给长度。放在两个向量里，然后plot。 用下面的命令 就可以得到下边的图像。用五个点封闭，最后一点是起始点。

>> plot(,)
>> axis() %显示 ...

谢谢，这个方法我是知道的，就是不知道能不能fill，因为我想在里面填上颜色。
赞一下 回复此楼
The girl who accompany you to the end, is always the best.
3楼2013-07-03 13:41:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
topwise007: 金币+12, ★★★★★最佳答案 2013-07-29 16:20:33
引用回帖:
3楼: Originally posted by topwise007 at 2013-07-03 13:41:47
谢谢，这个方法我是知道的，就是不知道能不能fill，因为我想在里面填上颜色。...

可以用fill或patch命令：
CODE:
fill([0,0,3,5,0],[1,3,3,1,1],'r' )
axis([-1,6,-1,7]) %显示范围

或者：
CODE:
xdata = [0,0,3,5];
ydata = [1,3,3,1];
zdata = zeros(1,4);
patch(xdata,ydata,zdata,'r')
axis([-1,6,-1,7]) %显示范围
赞一下(1人) 回复此楼
明德厚学、求是创新
4楼2013-07-03 15:19:07
