[求助] Al合金的高分辨晶胞参数计算

求助，下面这个图，基体的晶面间距还勉强能标出来，但是如何算晶胞参数呢？ 如果能有高手能标出这个析出相的晶面间距，更是感激！析出相是单斜结构的。 不要是笼统的“内标法”这类的啊 ， 想求具体点的方法，多谢多谢

Al合金的高分辨晶胞参数计算

[ Last edited by zhongmuchun on 2013-7-1 at 20:09 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-01 20:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alala

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhongmuchun: 金币+5 2013-07-02 16:07:05
基体是沿[100]Al晶带轴的高分辨像，观察到的晶面为相互垂直的（020）和（002）面，面间距为2.02埃。可析出物的像不清楚，很难标定，而且看这个图像，不好确认这个位置确实有析出相出现。
赞一下 回复此楼
2楼2013-07-02 16:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongmuchun

新虫 (小有名气)
引用回帖:
2楼: Originally posted by alala at 2013-07-02 16:04:46
基体是沿Al晶带轴的高分辨像，观察到的晶面为相互垂直的（020）和（002）面，面间距为2.02埃。可析出物的像不清楚，很难标定，而且看这个图像，不好确认这个位置确实有析出相出现。

请问你怎么看出来“是沿[100]Al晶带轴，晶面为相互垂直的（020）和（002）面”，或者有推荐类似方法的文献也行
还有，我查到Al基体的面间距为2.86。 这和实测差距会不会太大了？
赞一下 回复此楼
3楼2013-07-02 16:10:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alala

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by zhongmuchun at 2013-07-02 16:10:07
请问你怎么看出来“是沿Al晶带轴，晶面为相互垂直的（020）和（002）面”，或者有推荐类似方法的文献也行
还有，我查到Al基体的面间距为2.86。 这和实测差距会不会太大了？...

如果你拍摄的是铝合金基体，那么这是很典型的<100>带轴高分辨像。Al的晶格参数是4.04， {020}面间距是2.02埃，应该没问题。不大理解你说的“我查到Al基体的面间距为2.86”，Al的面间距很多个啊，我们看到的是哪个，取决于观察方向
赞一下 回复此楼
4楼2013-07-02 16:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongmuchun

新虫 (小有名气)
引用回帖:
4楼: Originally posted by alala at 2013-07-02 16:31:24
如果你拍摄的是铝合金基体，那么这是很典型的<100>带轴高分辨像。Al的晶格参数是4.04， {020}面间距是2.02埃，应该没问题。不大理解你说的“我查到Al基体的面间距为2.86”，Al的面间距很多个啊，我们看到的是 ...

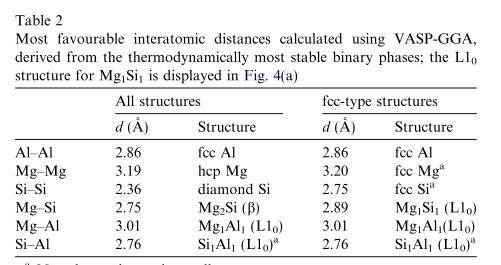

哦，是哦。我查的是一篇文章的，可惜不能上图，那里写的就是Al-Al ，d =2.86埃，fcc Al

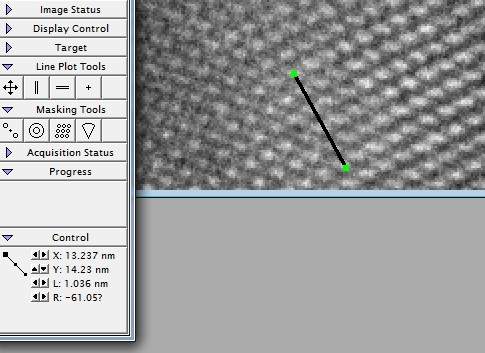

我刚才直接用DigitalMicrograph量了一下，5格平均下来是0.2072nm的样子，这个面间距不是要是倒数吗？就是1/0.2072才是面间距？不过我也很费解这样之后单位不对了。
赞一下 回复此楼
5楼2013-07-02 16:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongmuchun

新虫 (小有名气)
引用回帖:
4楼: Originally posted by alala at 2013-07-02 16:31:24
如果你拍摄的是铝合金基体，那么这是很典型的<100>带轴高分辨像。Al的晶格参数是4.04， {020}面间距是2.02埃，应该没问题。不大理解你说的“我查到Al基体的面间距为2.86”，Al的面间距很多个啊，我们看到的是 ...

上图
Al合金的高分辨晶胞参数计算-1


Al合金的高分辨晶胞参数计算-2
赞一下 回复此楼
6楼2013-07-02 16:49:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhongmuchun: 金币+10, ★★★很有帮助 2013-07-03 10:13:22
zhongmuchun: 金币+5, ★★★★★最佳答案 2013-07-03 10:14:17
zhongmuchun: 金币+10, ★★★★★最佳答案 2013-07-03 10:14:25
引用回帖:
5楼: Originally posted by zhongmuchun at 2013-07-02 16:47:59
哦，是哦。我查的是一篇文章的，可惜不能上图，那里写的就是Al-Al ，d =2.86埃，fcc Al
我刚才直接用DigitalMicrograph量了一下，5格平均下来是0.2072nm的样子，这个面间距不是要是倒数吗？就是1/0.2072才是面间距 ...

alala正解
你要先确定文献上的高分辨拍摄条件是否跟你的一致。从你的结果来看确实是典型的【001】轴的高分辨，如果你不确定的话可以在没有析出相的地方选个区域，做个FFT，然后标定。
我也同意alala关于面间距的说法，你应该确认下所说的 ‘文献上的d=2.86埃’ 是对应的哪个镜面，要知道 (100)和（111）面间距肯定不一样啊。
  如果是直接在高分辨的图片上量的话不用取倒数，只有在倒易空间里，也就是衍射斑点时候才用倒数，有个很笨的方法就是看你数据上的标尺，如果是 nm，那么量得多说就是多少，如果单位是 1/nm， 那么就要取倒数了
至于是否有析出相，貌似确实有。但是你析出相的原子排列结构没有像基体的那么清楚，而且具体材料的状态未知，如成分和热处理条件，文献中最普遍报道的析出相和基体间位相关系等等，很难进行判断。
  敢问楼主这是6系铝合金么？据我所知该系中强化相 beta-double prime是个Monoclinic结构的，其C轴平行于基体的 001方向
赞一下 回复此楼
7楼2013-07-02 19:14:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by zhongmuchun at 2013-07-02 16:49:18
上图


...

忘了看这里了，看来确实是6xxx铝合金，结合你给出的Mg/Si的比值和你所说的单斜结构，应该是强化相吧。不过你的高分辨结果质量不是很好，应该是样品有点太厚了，很难有说服力啊。如果要出文章的话还是要重新拍。
赞一下 回复此楼
8楼2013-07-02 19:18:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongmuchun

新虫 (小有名气)
引用回帖:
7楼: Originally posted by madaowo at 2013-07-02 19:14:41
alala正解
你要先确定文献上的高分辨拍摄条件是否跟你的一致。从你的结果来看确实是典型的【001】轴的高分辨，如果你不确定的话可以在没有析出相的地方选个区域，做个FFT，然后标定。
我也同意alala关于面间距的 ...

谢大神，终于理解了不用取倒数。

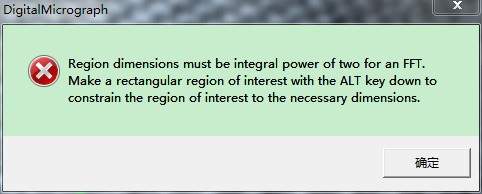

但是我用同样的软件 DigitalMicrograph 做FFT，会出现下面的情况。

另，我一直没找到这个FFT分析的教学文件，大神有的话能分享下不。
Al合金的高分辨晶胞参数计算-3
赞一下 回复此楼
9楼2013-07-03 10:20:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhongmuchun

新虫 (小有名气)
好吧，我已经发现了FFT的奥妙了。就是要按着“Alt"
赞一下(1人) 回复此楼
10楼2013-07-03 11:33:03
